Die Länge des zweiadrigen Kabels
an einem U -Anschluss darf maxi-
pn
mal 1000 m betragen, wenn ein
0,6 mm Kabel (mit verdrillten Ader-
paaren) verwendet wird. Jeder U
Anschluss hat eine Speiseleistung
von ca. 3 W.
U /RFP mit 1 U
pn
S int
0
2a 2b 1a 1b
1 2 3 4 5 6 7 8
RFP mit 2 U
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8

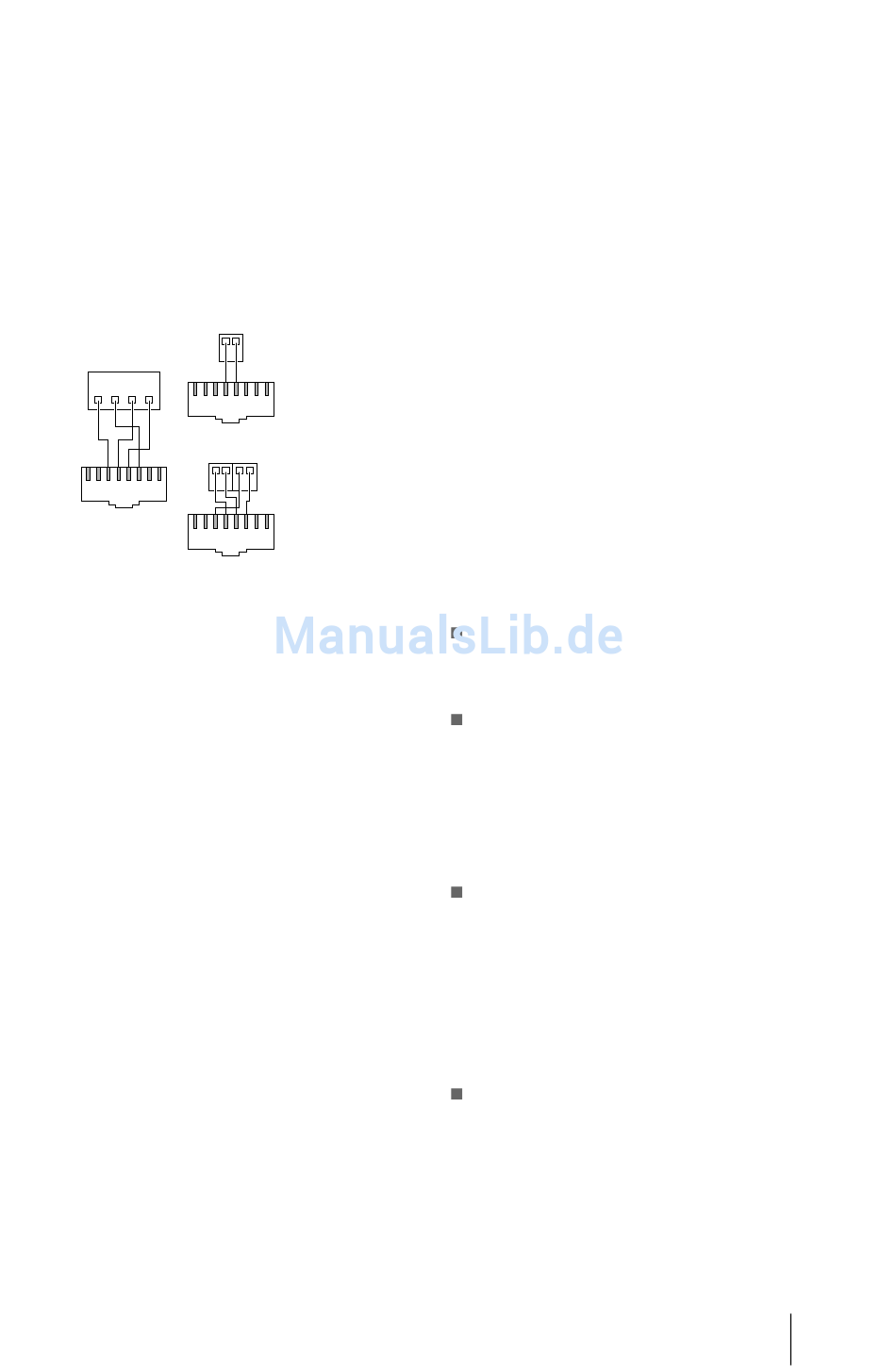

Pin-Belegung der S - und
0
U -Schnittstellen
pn
U -Adapter
pn
Der U -Adapter ist für die Verwen-
pn
dung mit den Systemtelefonen
OpenPhone 63 und OpenPhone 65
bestimmt. Wenn Sie an einem
U -Anschluss ein Systemtelefon
pn
OpenPhone 63 oder OpenPhone 65
betreiben, können Sie über den
U -Adapter an dieses Endgerät ein
pn
weiteres OpenPhone (61, 63 oder
65) anschließen.
a/b-Anschlüsse
Die a/b-Anschlüsse dienen zum
Betrieb analoger Endgeräte (z.B. Fax,
Modem oder analoge Telefone). Bei
Verwendung von zweiadrigen
0,6 mm Kabeln (mit verdrillten Ader-
Installation
-
pn
pn
pn
Belegung der Schnittstellen, Terminierung, Kabellänge
paaren) darf die maximale Kabel-
länge 1000 m betragen.
Wenn an a/b1 eine TFE angeschaltet
wird, müssen die auf den Abbildun-
gen Lage der Schnittstellen ab
Seite 14 mit „E" bezeichneten Schal-
ter geöffnet werden, um die Nieder-
frequenzspannung von der Speisung
zu entkoppeln (siehe auch der fol-
gende Abschnitt Aktor/Sensor).

Aktor/Sensor

Zum Betrieb einer Türfreisprechan-
lage benötigen Sie vier zweiadrige
Kabel:
ein Kabel zwischen Sprechan-
lage und der a/b-1-Schnittstelle,
ein Kabel zwischen Türöffner
und Aktor1-Schnittstelle (auf
den Abbildungen Lage der
Schnittstellen ab Seite 14 mit
TFE/TÖ gekennzeichnet),
ein Kabel zwischen TFE-Eingang
und der Aktor2-Schnittstelle
(auf den Abbildungen Lage der
Schnittstellen ab Seite 14 mit
TFE/TS gekennzeichnet) zur Ein-
schaltung des Verstärkers sowie
ein Kabel zur Verbindung zwi-
schen dem Klingeltaster und der
Sensor-Schnittstelle.
Benutzen Sie Türfreisprechanlagen,
welche die FTZ-Richtlinie 123D12
erfüllen.
