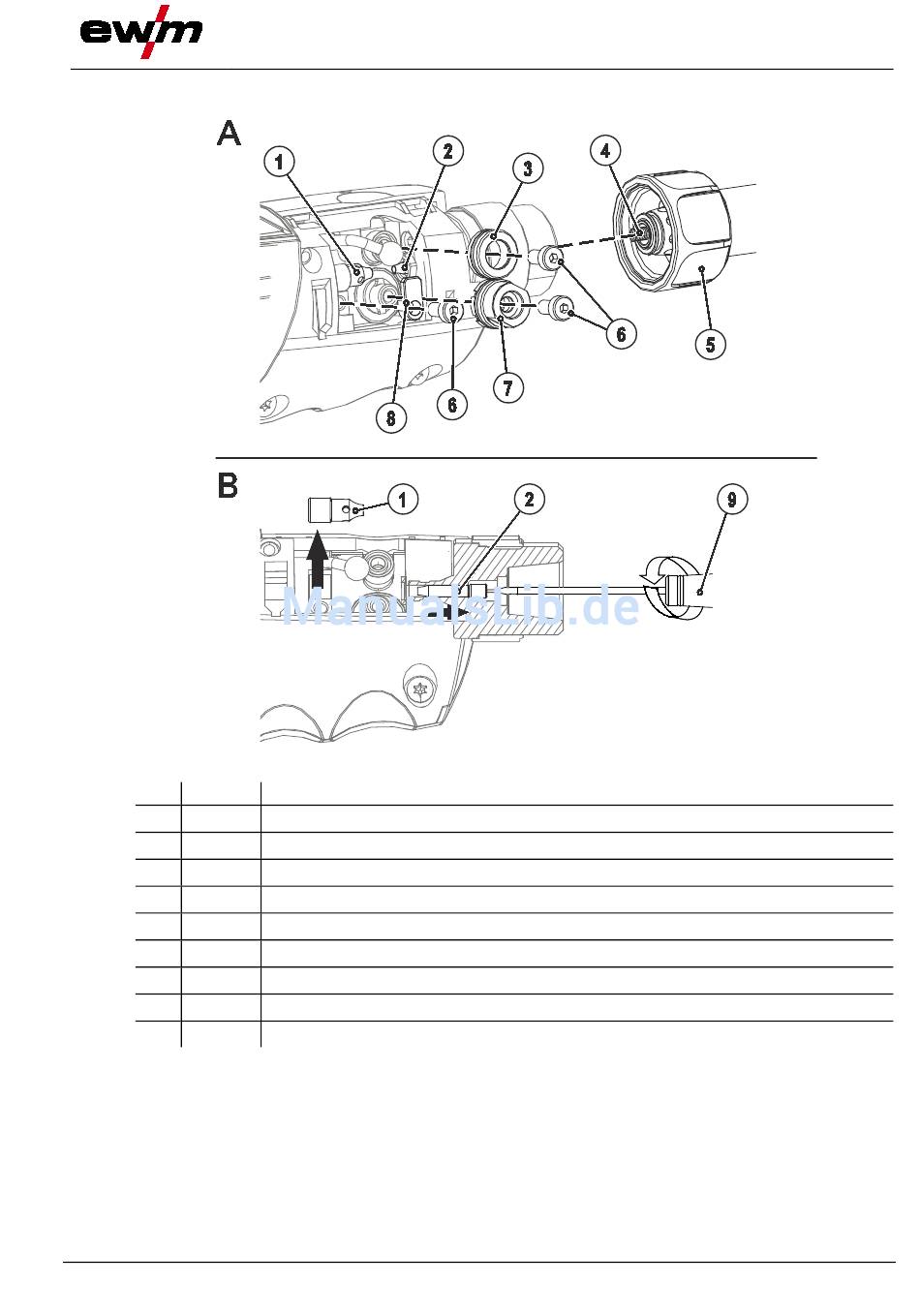

Drahteinlaufhülse / Drahtführungshülse wechseln
Pos. Symbol
1
2
3
4
5
6
7
8
9
•
Abdeckkappe entfernen.
•
Innensechskantschrauben lösen.
•
Drahtvorschubrollen entnehmen.
•
Niederhalter lösen und entfernen.
•
Drahteinlaufhülse entfernen.
•
Schweißbrennerhals vom Handgriff trennen.
•
Drahtführungshülse mit dem Schraubendreher lösen und zum Brennerhals hin rausnehmen.
•
Neue Verschleißteile montieren.
•
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
099-500108-EW500
18.12.2013
Beschreibung
0
Drahteinlaufhülse
Drahtführungshülse
Gegendruckrolle
Drahtführungsseele
Brennerhals
Innensechskantschraube
Antriebsrolle
Niederhalter
Schraubendreher
Aufbau und Funktion
Abbildung 5-13
Drahtführung konfektionieren
