Die Signalleuchten im unteren Teil der Brenneranzeige zeigen den aktuell gewählten Schweißparameter
an. Der entsprechende Parameterwert wird in der dreistelligen Anzeige dargestellt.
Nach dem Einschalten des Schweißgerätes wird für ca. 3 Sekunden die aktive JOB-Nummer in der
Anzeige dargestellt. Anschließend schaltet die Anzeige auf den durch die Gerätesteuerung
vorgegebenen Sollwert für Schweißstrom bzw. Drahtgeschwindigkeit um.
Im Up/Down-Betrieb wird bei Parameteränderungen der entsprechende Parameterwert in der Anzeige
dargestellt. Wird dieser Parameter länger als ca. 5 s nicht mehr verändert, schaltet die Anzeige wieder
auf die durch die Gerätesteuerung vorgegebenen Werte.
Pos. Symbol
1
2
A
3
4
V
5
JOB
Beispieldarstellungen für Schweißparameter in der Schweißdatenanzeige
Schweißparameter
Schweißstrom
Drahtgeschwindigkeit
Spannungskorrektur
Programme
JOB-Nummer
099-500108-EW500
18.12.2013
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Dreistellige Anzeige
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige").
Signalleuchte Darstellung Schweißstrom
Signalleuchte Darstellung Drahtgeschwindigkeit
Signalleuchte Darstellung Spannungskorrektur
Signalleuchte Darstellung JOB-Nummer
Gerätesteuerung - Bedienelemente

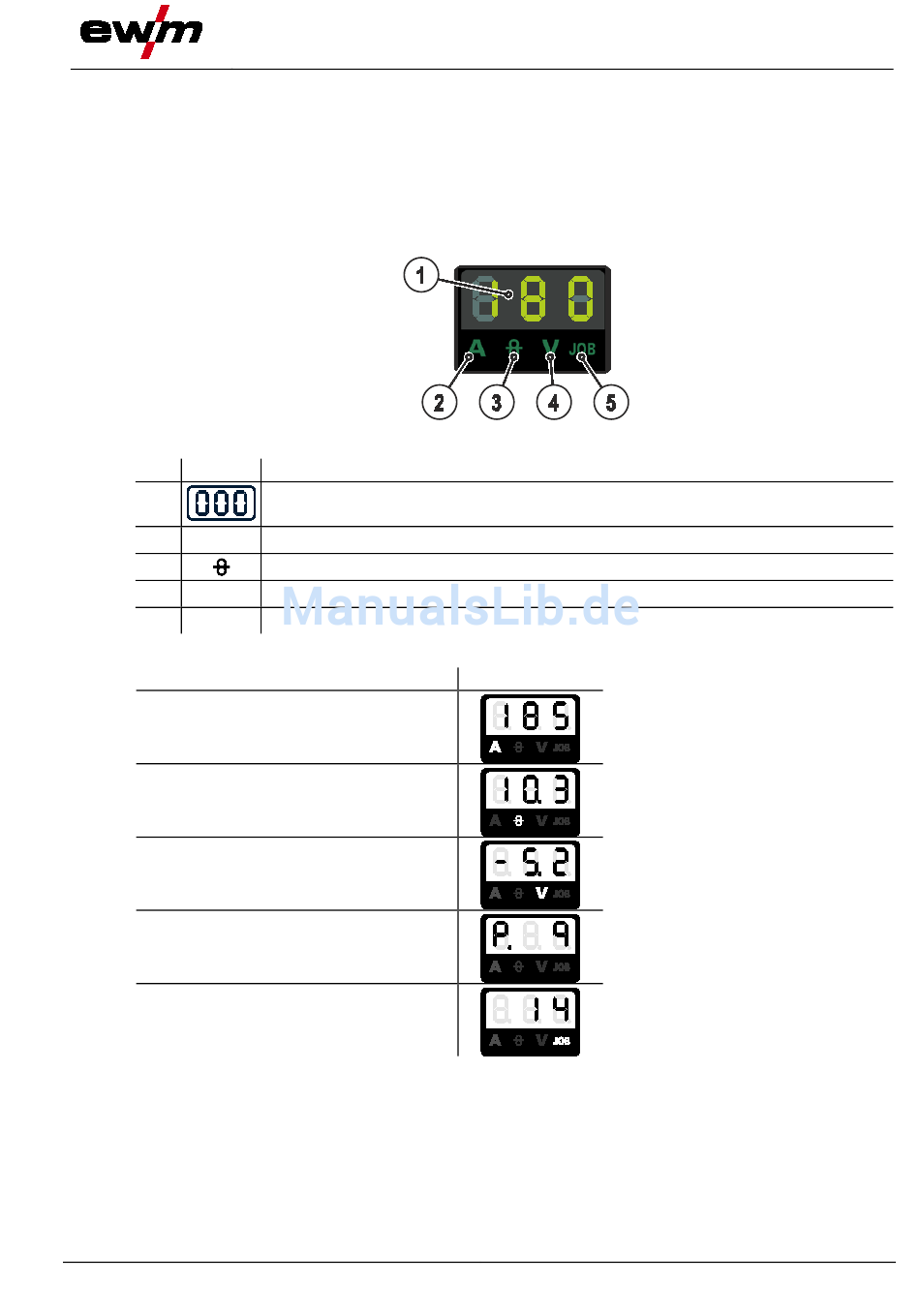

Abbildung 4-6
Darstellung
