Aufbau und Funktion
Drahtführung konfektionieren
Pos. Symbol
1
2
3
4
5
6
7
8
•
Brennerschlauchpaket gestreckt auslegen.
•
Abdeckkappe entfernen.
•
Gegendruckrolle auf geringste Vorspannung einstellen.
•
Drucktaste "Einfädeln" am Drahtvorschubgerät bzw. an der Stromquelle drücken.
•
Spannhebel hochziehen.
•
Drahtelektrode vorsichtig von der Drahteinlaufhülse über die Antriebsrolle in die Drahtführungshülse
einführen.
•
Anpressdruck über die „Einstellöffnung – Gegendruckrolle" mit Hilfe eines Innensechskantschlüssels
einstellen.
•
Gegendruck ist so einzustellen, dass sich beim Ziehen des Drahtes die Rollen bewegen. Bei
unzureichender Förderung die Umdrehung, um ¼ im Urzeigersinn, erhöhen!
•
Abdeckkappe montieren.
•
Schweißbrennertaster drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
34
Beschreibung
0
Drahtelektrode
Spannhebel
Innensechskantschlüssel, abgewinkelt SW 3
Einstellöffnung - Gegendruckrolle
Gegendruckrolle
Drahtführungshülse
Antriebsrolle
Drahteinlaufhülse

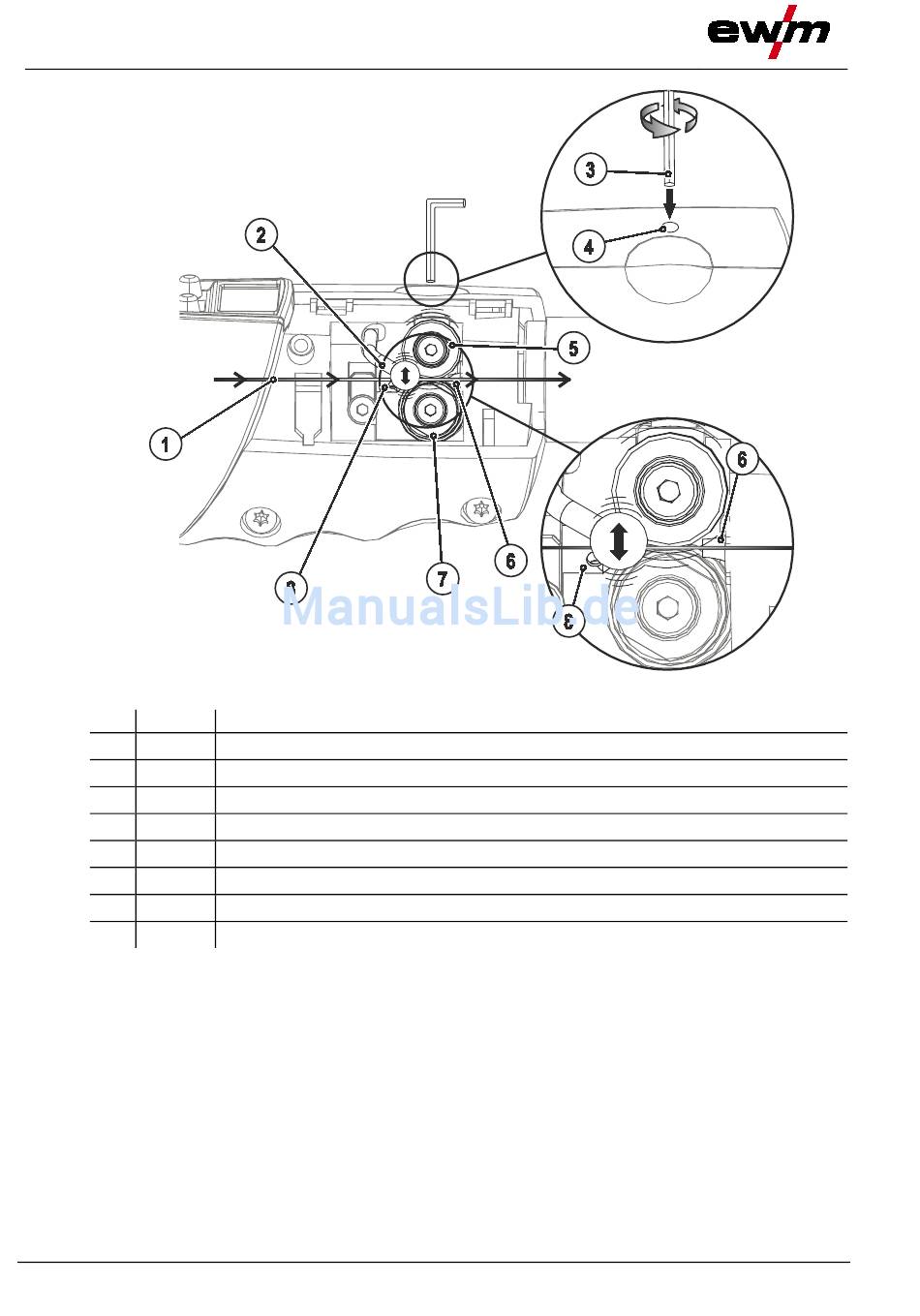

Abbildung 5-12
