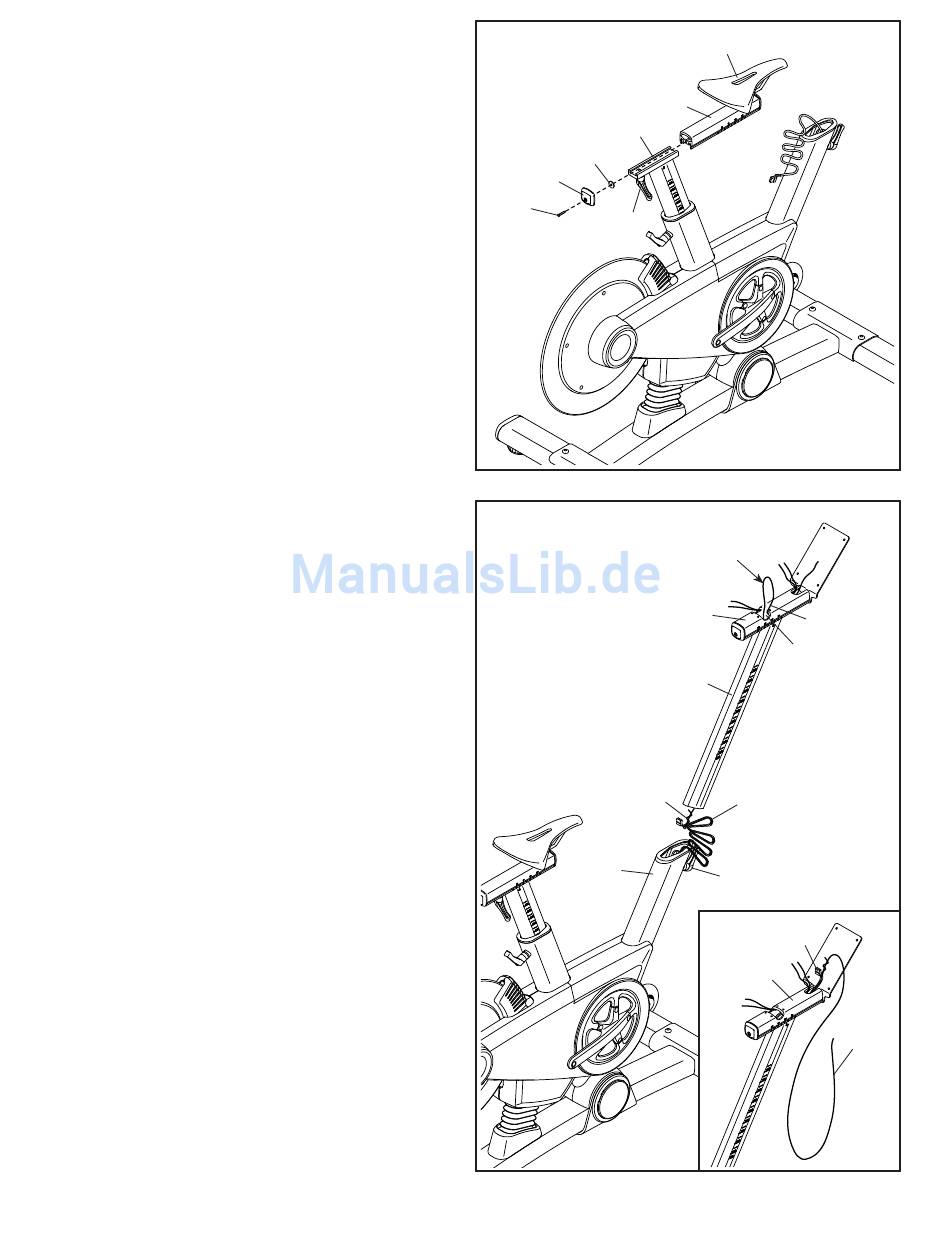

5. Anmerkung: Sie können Ihren eigenen
Sattel am Sattelträger (4) befestigen, falls
gewünscht. Lockern Sie die Befestigungsteile
(nicht abgebildet) unterhalb des Sattels (5)
und entfernen Sie den Sattel. Dann befesti-
gen Sie Ihren eigenen Sattel und ziehen die
Befestigungsteile wieder fest.
Richten Sie den Sattelträger (4) wie abgebildet
aus.
Lockern Sie den Einstellgriff (47) und schieben
Sie den Sattelträger (4) in die Sattelstütze (3).
Schieben Sie den Sattelträger in die gewünschte
Position und ziehen Sie den Einstellgriff fest.
Dann befestigen Sie eine M4 Unterlegscheibe
(54) und die Trägerabdeckung (91) mit einer M4
x 14mm Schraube (117) am Sattelträger (4).
6. Siehe Schritt 8. Falls die Griffstangenklemme
(28) und vier M6 x 16mm Schrauben (110)
am Griffstangenträger (105) vormontiert
sind, entfernen Sie diese und legen sie bis
Schritt 8 beiseite.
Lassen Sie eine zweite Person die Griffstangen-
stütze (6) an den Rahmen (2) halten.
Machen Sie den langen Kabelbinder (C) in der
Griffstangenstütze (6) ausfindig. Befestigen
Sie das untere Ende des langen Kabelbinders
am Hauptkabel (68). Als Nächstes machen Sie
denselben Kabelbinder im Zugangsloch (E) am
Griffstangenträger (105) ausfindig. Ziehen Sie
den Kabelbinder (D) nach oben, bis sich das
Ende des Hauptkabels im Zugangsloch befindet.
Siehe die eingefügte Abbildung. Als Nächstes
ziehen Sie am oberen Ende des langen Kabelb-
inders (C), bis das Hauptkabel (68) durch den
Griffstangenträger (105) wie abgebildet gezogen
wird. Dann binden Sie den langen Kabelbinder
los und werfen ihn weg.
Tipp: Vermeiden Sie es, das Hauptkabel (68)
einzuklemmen. Lockern Sie den gezeigten
Einstellgriff (47) und schieben Sie die Griffstan-
genstütze (6) in den Rahmen (2). Bewegen Sie
die Griffstangenstütze nach oben oder unten
in die gewünschte Position und ziehen Sie den
Einstellgriff fest.
5
3
54
91
117
47
6
Vermeiden Sie es,
das Hauptkabel
(68) einzuklemmen
2
9
5
4
D
105
C
E
6
C
68
47
68
105
C
