Serviceanleitung
XD4M
Etikettendrucker
Made in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAB XD4M

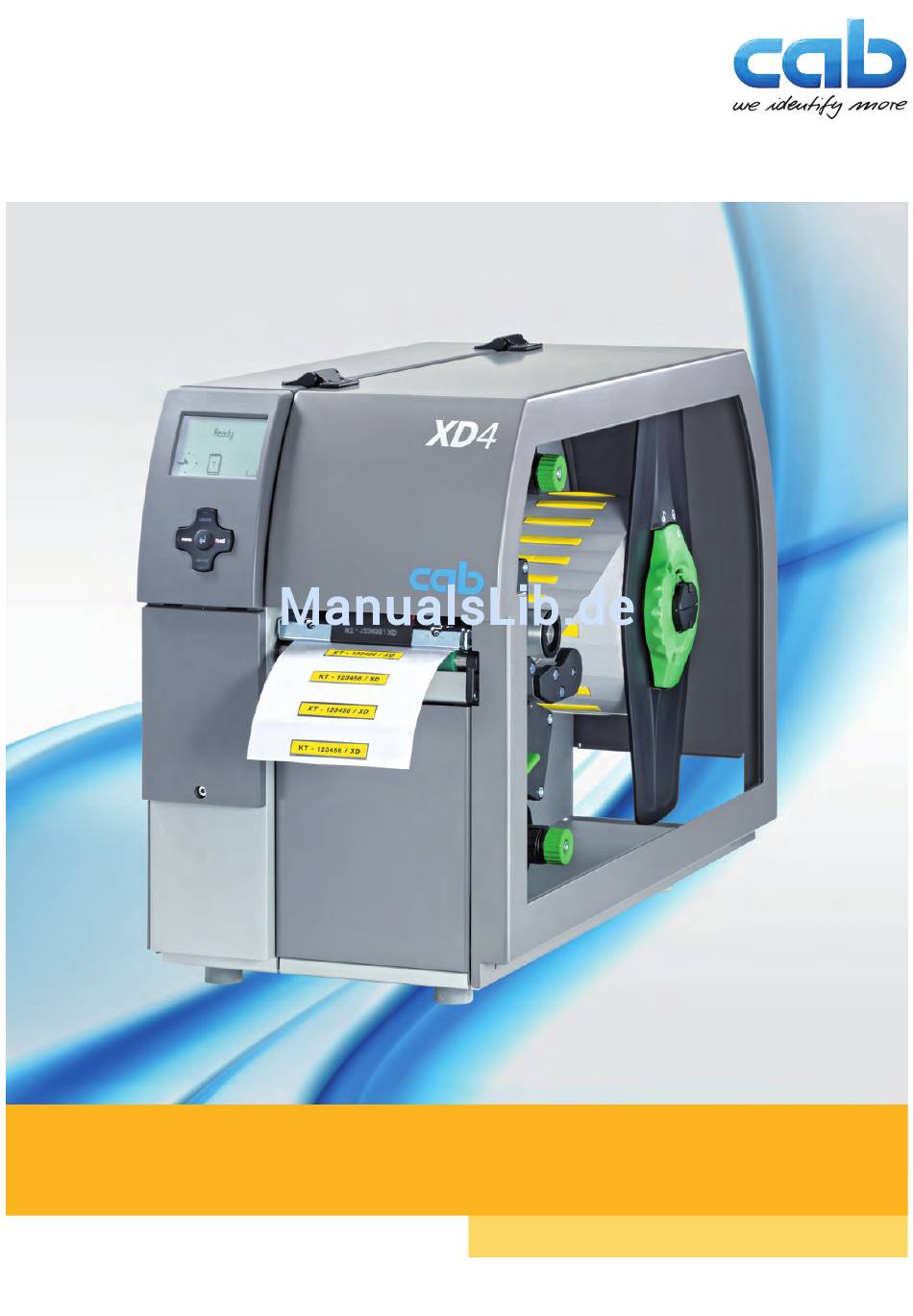

  • Seite 1 Serviceanleitung XD4M Etikettendrucker Made in Germany...
  • Seite 2 Warenzeichen von Apple Computer, Inc. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ......................... 4 Hinweise ..............................4 Allgemeine Sicherheit ..........................4 Schutzvorrichtungen ..........................5 Umgang mit Elektrizität ..........................5 Verhalten bei Unfällen ..........................5 Reinigung ..............................6 Reinigung durch den Bediener ......................... 6 Reinigung der Etikettenlichtschranke ....................... 6 Baugruppen wechseln ........................... 7 Werkzeuge und Testmaterial ........................
  • Seite 4: Wichtige Informationen

    Wichtige Informationen Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann.
  • Seite 5: Schutzvorrichtungen

    Wichtige Informationen Schutzvorrichtungen Warnung! Verletzungsgefahr bei fehlenden oder fehlerhaften Schutzvorrichtungen.  Nach den Wartungsarbeiten sämtliche Schutzvorrichtungen (Abdeckungen, Sicherheitshinweise, Erdungskabel, etc.) anbringen.  Fehlerhafte und unbrauchbar gewordene Teile austauschen. Schutzbrille tragen bei: • Ein- oder Ausschlagen von Stiften oder ähnlichen Teilen mit einem Hammer. •...
  • Seite 6: Reinigung

    Reinigung Reinigung durch den Bediener Die folgenden Reinigungsarbeiten sind in der “Bedienungsanleitung“ beschrieben: • Gerät reinigen • Druckkopf reinigen • Druckwalze reinigen Reinigung der Etikettenlichtschranke 6 9 m Bild 1 Etikettenlichtschranke reinigen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat.
  • Seite 7: Baugruppen Wechseln

    Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung) und Testmaterial: • Prüfkörper Transferfolienwickler (cab Artikel-Nummer: 5534199) • Etiketten 110x68 (cab Artikel-Nummer: 5556478) für Einstellungen der Druckmechanik Handelsübliche Werkzeuge: • Kreuzschlitz-Schraubendreher, Größe 1 • Sechskantschlüssel 1,5 mm und 2 mm •...
  • Seite 8: Druckkopf Wechseln

    Baugruppen wechseln Druckkopf wechseln Ein Druckkopftausch kann ohne Feinjustage am Drucker durchgeführt werden. Ein Wechsel des Druckkopfs ist notwendig bei Verschleiß. 1 Zwischenplatte 2 Steckverbindung 3 Steckverbindung 4 Schraube 5 Druckleiste 6 Mitnehmer 7 Druckkopf Bild 3 Aufbau des Druckkopfs Warnung! Druckkopf erzeugt erhebliche Wärme an der Druckleiste.
  • Seite 9 Baugruppen wechseln 1 Schraube 2 Kopfwinkel 3 Sechskantschlüssel 4 Hebel 5 Steckverbinder 1 Druckkopf 6 Steckverbinder 2 Druckkopf 7 Druckkopf Bild 4 Druckkopfwechsel Hinweis! Die Demontage/Montage wird nachfolgend für den oberen Druckkopf beschrieben. Die Arbeitsschritte gelten gespiegelt ebenso für den unteren Druckkopf. Druckkopf ausbauen 1.
  • Seite 10: Druckwalze Wechseln

    Baugruppen wechseln Druckwalze wechseln Lagerplatine abbauen 1. Hebel (1) in Gegenuhrzeigerrichtung und/oder Hebel (2) in Uhrzeigerrichtung drehen, um den Druckkopf von der Druckwalze weg zu schwenken. 2. Zu bedruckendes Material und Transferfolie aus dem Drucker nehmen.  Bedienungsanleitung 3. Schrauben (3) an Lagerplatine (4 / 5) mit Sechskantschlüssel lösen.
  • Seite 11: Rutschkupplungen Wechseln

    Baugruppen wechseln Rutschkupplungen wechseln Die Aufwickler für die Transferfolie sind mit Rutschkupplungen in den Hauptantrieb eingekoppelt. Die Abwickler der Transferfolie werden im Druckbetrieb mit Rutschkupplungen gebremst. Der Austausch einer Rutschkupplung ist notwendig, wenn sich diese nicht mehr einstellen lässt  4.1 auf Seite Zum Austausch eines Wicklers ist der Aus- und Einbau der Rutschkupplung ebenfalls erforderlich.
  • Seite 12: 12 3 Baugruppen Wechseln

    Baugruppen wechseln Rutschkupplung am Transferfolienaufwickler montieren 1 Bund des Riemenrads 2 Wicklerachse 3 Kupplungsscheiben 4 Rutschkupplung 5 Sicherungsring Bild 9 Rutschkupplung an den Transferfolienaufwicklern 1. Kupplung (4) auf die Wicklerachse (2) schieben. 2. Aussparungen in den Kupplungsscheiben (3) zu den Führungen im Bund des Riemenrads (1) ausrichten. 3.
  • Seite 13: Etikettenlichtschranke Wechseln

    Baugruppen wechseln Etikettenlichtschranke wechseln Hinweis! Eine Verschmutzung der Etikettenlichtschranke kann zur Fehlfunktion führen. Prüfen Sie deshalb vor dem Austausch der Etikettenlichtschranke, ob sie verschmutzt ist und reinigen Sie sie. Reinigung der Etikettenlichtschranke wird im Abschnitt 2.2, Seite 6 dieser Serviceanleitung beschrieben. Gefahr! Lebensgefahr durch Stromschlag! ...
  • Seite 14: Führung Und Spindel Tauschen

    Baugruppen wechseln Führung und Spindel tauschen Hinweis! Beide Führungen sind über einen Zahnriemen miteinander gekoppelt. Bei der Montage ist unbedingt darauf zu achten, dass die oberen und die unteren Führungen genau in einer Flucht liegen, da sonst das Material aus dem Druckbereich läuft. Hinweis! Die Führungen mit Spindel werden vormontiert und eingestellt, mit einer Transportsicherung geliefert.
  • Seite 15 Baugruppen wechseln 5. Schrauben (8) der jeweiligen Lagerplatine (7a) oder (7b) herausschrauben und die Lagerplatine entfernen. 6. Zu wechselnde Führung mit Spindel aus dem Profile (4a) oder (4b) herausziehen. 7. Überprüfen ob die verbleibende Führung maximal zusammengedreht ist. Notfalls das Riemenrad im Gehäuse mit der Hand drehen.
  • Seite 16: Leiterplatte Cpu Wechseln

    Baugruppen wechseln Leiterplatte CPU wechseln Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Leiterplatte CPU ausbauen 1. Wenn möglich, Druckerkonfiguration auf einer Compact- Flash-Karte speichern  Konfigurationsanleitung. 2.
  • Seite 17: Netzteil Wechseln

    Baugruppen wechseln Netzteil wechseln Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Netzteil ausbauen 1. Drucker vom Netzanschluss trennen. 2. Leiterplatte CPU ausbauen  3.8 auf Seite 16 3.
  • Seite 18: Einstellungen

    Einstellungen Wickelmomente messen und einstellen Die Aufwickler für die Transferfolie sind mit Rutschkupplungen in den Hauptantrieb eingekoppelt. Die Abwickler der Transferfolie werden im Druckbetrieb mit Rutschkupplungen gebremst. Die korrekte Einstellung der Drehmomente dieser Rutschkupplungen ist notwendig für: • Eine exakte Mitnahme der Transferfolien beim Materialtransport •...
  • Seite 19 Einstellungen Bild 18 Wickelmoment an den Transferfolienwicklern messen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1. Drucker vom Netzanschluss trennen. 2. Rückwand demontieren.  3.2 auf Seite 7 3.
  • Seite 20: Wickelmomente Einstellen

    Einstellungen 4.1.2 Wickelmomente einstellen Das Wickelmoment eines Wicklers kann am Rändelring der entsprechenden Rutschkupplung geändert werden. Die Nummern auf dem Rändelring stehen für die Größe des Wickelmoments: • Wert 1: Kleinstes Wickelmoment • Wert 7: Größtes Wickelmoment Der aktuelle Einstellwert wird durch die Nummer angezeigt, die sich an den Positionen der beiden Arretierlaschen befindet.
  • Seite 21: Druckmechanik Einstellen

    Einstellungen Druckmechanik einstellen Eine grundlegende Justage der Druckmechanik, die über die formatbezogenen Einstellungen hinausgeht, ist nur dann erforderlich, wenn die Druckkopf-Baugruppe demontiert oder Teile in diesem Bereich ausgetauscht wurden. Davon ausgenommen ist der Austausch des Druckkopfes, nach dem eine Neujustage in der Regel nicht notwendig ist.
  • Seite 22: Druckkopfposition Einstellen

    Einstellungen 4.3.1 Druckkopfposition einstellen Für ein optimales Druckbild sind folgende Einstellungen des Druckkopfs notwendig : • Heizzeile zum höchsten Punkt der Druckwalze ausrichten. In dieser Stellung ist die Druckbildschwärzung am intensivsten. • Parallelität waagerechter Linien zur Etikettenkante einstellen. Achtung! Beschädigung der Druckkopf-Baugruppe. Der Versuch einer Druckkopf-Justage bei festgezogenen Befestigungsschrauben (3) kann zu Defekten an der Druckkopf-Baugruppe führen.
  • Seite 23: Kopfandruck Einstellen

    Einstellungen 4.3.2 Kopfandruck einstellen Der Kopfandruck kann mit den Schrauben (1a) bzw. (1b) an der Innen- bzw. Außenseite des Druckkopfes verändert werden. Eine Erhöhung des Kopfandrucks führt auf der entsprechenden Seite zu einer Verbesserung der Druckbild- schwärzung und zu einer Verschiebung des Folienlaufs in die entsprechende Richtung. Bild 22 Kopfandruck einstellen 1.
  • Seite 24: Transferfolienlauf Einstellen

     In der Druckerkonfiguration die Heizenergie auf 0 zurückstellen  Konfigurationsanleitung.  Einstellung mit Hilfe der Testfunktion Testgitter ( Konfigurationsanleitung) oder einem ähnlichen Druck- muster nochmals überprüfen. Mit cab-Standardmaterial ( 3.1 auf Seite 7) muss der Testausdruck konturenscharfe Linien und Schwarzflächen ohne Fehlstellen zeigen.
  • Seite 25: Riemenspannung Einstellen

    Einstellungen Riemenspannung einstellen Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1 Schrauben für Justage des Spannblechs 2 Spannblech kpl. mit Rolle 3 Hauptantrieb 4 Riemen : Transferfolienaufwickler 5 Riemen : Hauptantrieb - Druckwalzen Bild 24...
  • Seite 26: Kopfschalter Einstellen

    Einstellungen Kopfschalter einstellen Der Kopfschalter verhindert einen Druckbetrieb bei geöffnetem Druckkopf. Der Kopfschalter muss justiert werden, wenn trotz verriegeltem Druckkopf die Fehlermeldung Kopf abgeklappt im Display erscheint. Gefahr! Lebensgefahr durch Stromschlag!  Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat.
  • Seite 27: Fehlersuche Und Fehlerbehebung

    Fehlersuche und Fehlerbehebung Ausfall von Gerätefunktionen Funktionsfehler Mögliche Behebung Kein Materialtransport Elektrische Verbindungen zwischen LP CPU und Motor überprüfen Antriebsmechanik überprüfen Riemenspannung überprüfen LP CPU wechseln Motor wechseln Kein Druckbild bei Steckverbindungen am Druckkopf prüfen Materialtransport Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen Druckkopf wechseln LP CPU wechseln Prüfen, ob LED1 (grün) auf der LP CPU leuchtet ...
  • Seite 28: Hardwarefehler

    Fehlersuche und Fehlerbehebung Hardwarefehler Fehlermeldung Ursache Behebung A/D-Wandler def. Fehler auf Leiterplatte CPU Leiterplatte CPU wechseln FPGA defekt Fehler auf Leiterplatte CPU Leiterplatte CPU wechseln Setup ungültig Fehler auf Leiterplatte CPU Leiterplatte CPU wechseln Spannungsfehler Spannung der Batterie auf der Leiterplatte CPU wechseln Leiterplatte CPU zu niedrig Motorspannung zu niedrig...
  • Seite 29: Blockschaltbild

    Blockschaltbild Bild 26 Blockschaltbild Teil 1...
  • Seite 30 Blockschaltbild Druckkopf CON 3 CON 6 5959304 LP Verteiler best. 5959307 Nr.3 Kopfschalter Leiterplatte CPU-X2 mont. 5959308 LP Transferband- sensor 5959303 5959309 Etiketten- 5959302 lichtschranke 5959308 LP Transferband- sensor 5959307 Kopfschalter CON 2 CON 5 Druckkopf Bild 27 Blockschaltbild Teil2 Drucker Seriennummer Nr.
  • Seite 31: Belegungsplan Leiterplatte Cpu

    Belegungsplan Leiterplatte CPU Bild 28 Belegungsplan LP CPU - Bestückungsseite...
  • Seite 32 Belegungsplan Leiterplatte CPU Bild 29 Belegungsplan LP CPU - Lötseite mit Messpunkten...
  • Seite 33: Stichwortverzeichnis

    Stichwortverzeichnis Aufwickler ......... 11 Netzteil..........17 Blockschaltbild ........29 Prüfung ..........24 Bombierung ........24 Bremse ..........12 Reinigung ...........6 Riemen: Hauptantrieb-Druckwalzen .25 Riemen: Transferbandaufwickler ..25 Belegungsplan ......31 Riemenrad ........14 Messpunkte ........32 Riemenspannung ......25 Wechsel ........16 Rückwand ...........7 Rutschkupplung ........ 11 Druckkopfposition ......22 Druckkopftausch .........8 Schutzvorrichtungen ......5 Druckmechanik .........21 Seriennummer...
