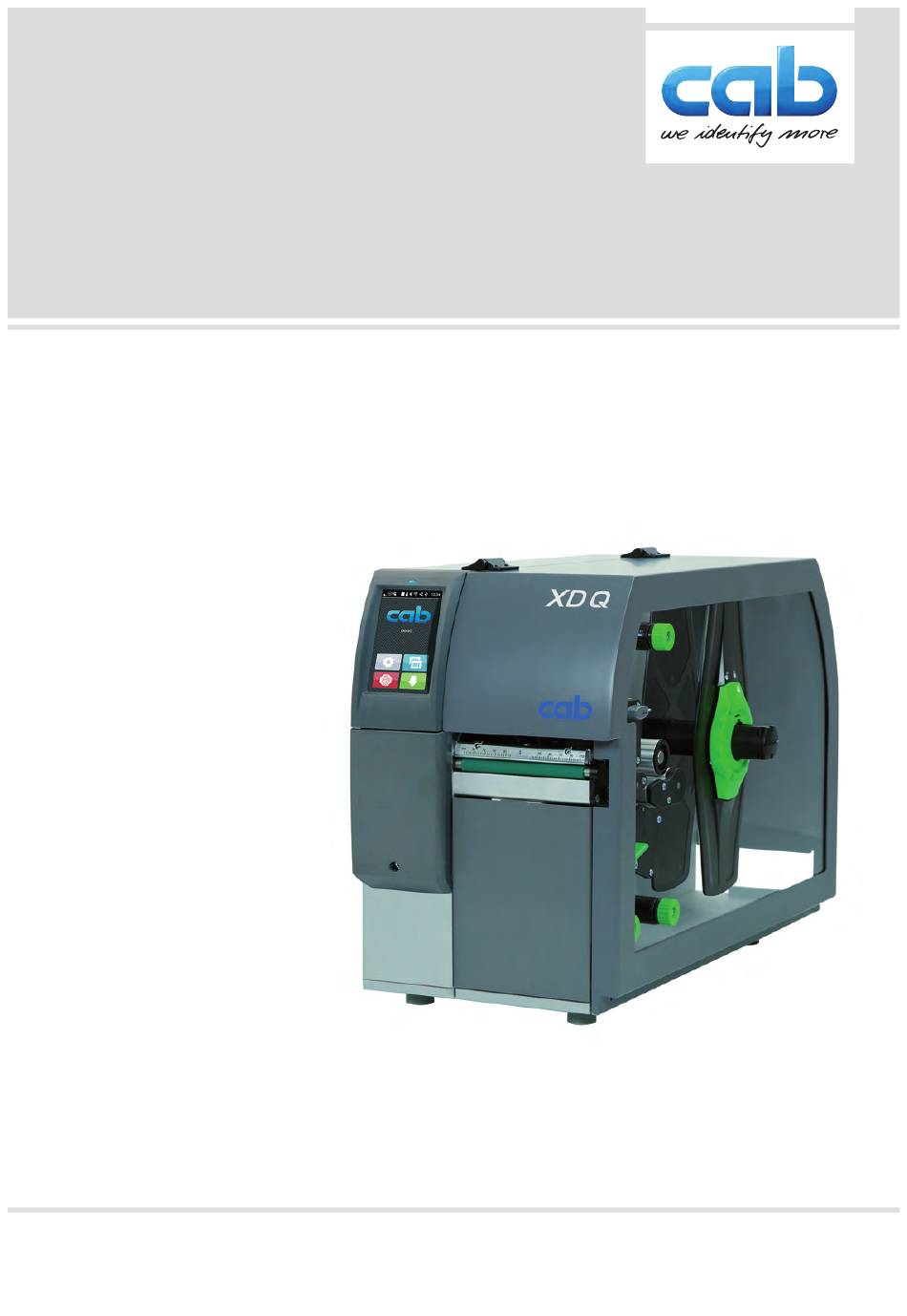

- Seite 1 Betriebsanleitung Etikettendrucker XD Q MADE IN GERMANY...
- Seite 2 Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Umwelt ..............................5 Installation .............................. 6 Geräteübersicht ............................6 Gerät auspacken und aufstellen ......................8 Gerät anschließen ............................ 8 2.3.1 An Stromnetz anschließen ......................... 8 2.3.2 An Computer oder Computernetzwerk anschließen................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise • Das Gerät ist für Stromnetze mit Wechselspannung von 100 V bis 240 V ausgelegt. Es ist nur an Steckdosen mit Schutzleiterkontakt anzuschließen. • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) •... -
Seite 6: Installation
Installation Geräteübersicht 1 LED "Gerät eingeschaltet" 2 Display 3 Peripherieschnittstelle 4 Klappe 5 Deckel 6 Randsteller innen 7 Randsteller außen 8 Rollenhalter 9 Transferfolienabwickler oben 10 Transferfolienaufwickler oben 11 Druckmechanik 12 Transferfolienabwickler unten 13 Transferfolienaufwickler unten Bild 1 Übersicht 14 Schneidemesser CSQ 402 oder Perforationsmesser PSQ 403 Bild 2 Geräteversion mit Messer... - Seite 7 Installation 15 Umlenkung für Transferfolie oben 16 Kopfwinkel mit Druckkopf oben 17 Andrucksystem 18 Zugwalze 19 Druckwalze oben 20 Führungen oben 21 Abreißkante 22 Rastbolzen 23 Umlenkrolle 24 Etikettenlichtschranke 25 Sechskantschlüssel 26 Hebel zur Druckkopfverriegelung oben 27 Knopf zur Einstellung der Führungen Bild 3 Druckmechanik - obere Druckbaugruppe 24 Etikettenlichtschranke...
-
Seite 8: Gerät Auspacken Und Aufstellen
Installation Gerät auspacken und aufstellen Etikettendrucker aus dem Karton heben. Etikettendrucker auf Transportschäden prüfen. Drucker auf ebener Unterlage aufstellen. Transportsicherungen aus Schaumstoff im Druckkopfbereich entfernen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Etikettendrucker • Netzkabel • USB-Kabel •... -
Seite 9: Touchscreen-Display
Touchscreen-Display Mit dem Touchscreen-Display kann der Anwender den Betrieb des Druckers steuern, zum Beispiel: • Druckaufträge unterbrechen, fortsetzen oder abbrechen, Druckparameter einstellen, z. B. Heizenergie des Druckkopfs, Druckgeschwindigkeit, Konfiguration der Schnitt- • stellen, Sprache und Uhrzeit ( Konfigurationsanleitung), Stand-alone-Betrieb mit Speichermedium steuern ( Konfigurationsanleitung), •... - Seite 10 Touchscreen-Display Bei bestimmten Software- oder Hardware-Konfigurationen erscheinen zusätzliche Symbole im Startbildschirm: Drucken auf Anforderung Drucken auf Anforderung Direkter Schnitt ohne Druckauftrag im Druckauftrag bei angeschlossenem Messer Optionale Schaltflächen im Startbildschirm Bild 7 Start des Drucks inkl. Spenden, Auslösung eines direkten Schnitts ohne Schneiden o.Ä.
-
Seite 11: Navigieren Im Menü
Touchscreen-Display Navigieren im Menü Start-Ebene Auswahl-Ebene Parameter-/Funktions-Ebene Bild 9 Menüebenen Zum Sprung ins Menü in der Start-Ebene drücken. Thema in der Auswahl-Ebene wählen. Verschiedene Themen besitzen Unterstrukturen mit weiteren Auswahl-Ebenen. erfolgt ein Rücksprung zur übergeordneten Ebene, mit ein Rücksprung zur Start-Ebene. ... -
Seite 12: Material Einlegen
Material einlegen Hinweis! Für Einstellungen und einfache Montagen den mitgelieferten Sechskantschlüssel verwenden, der sich im oberen Teil der Druckmechanik befindet. Weitere Werkzeuge sind für die hier beschriebenen Arbeiten nicht erforderlich. Rollenmaterial einlegen 4.1.1 Material auf Rollenhalter positionieren Bild 11 Rollenmaterial einlegen 1. -
Seite 13: Material In Druckmechanik Einlegen
Material einlegen 4.1.2 Material in Druckmechanik einlegen Bild 12 Materiallauf 1. Materialstreifen von ca. 50 cm Länge von der Rolle abwickeln und gemäß Bild 12 zur Druckmechanik führen. 2. Rastbolzen (6) ziehen. Das Andrucksystem (1) schwenkt nach oben. 3. Hebel (8) gegen den Uhrzeigersinn und Hebel (10) im Uhrzeigersinn drehen, um beide Druckköpfe anzuheben. 4. -
Seite 14: Etikettenlichtschranke Einstellen
Material einlegen 4.1.3 Etikettenlichtschranke einstellen Bild 14 Etikettenlichtschranke einstellen Die Etikettenlichtschranke (2) ist werkseitig zur Mitte des Materials ausgerichtet und kann z.B. bei Verwendung von Material mit Reflexmarken oder Stanzungen quer zur Laufrichtung verschoben werden. Bei eingeschaltetem Drucker leuchtet an der Sensorposition eine gelbe LED. ... -
Seite 15: Transferfolie Einlegen
Material einlegen Transferfolie einlegen Hinweis! Beim direkten Thermodruck keine Transferfolie einlegen, und ggf. schon eingelegte Transferfolie entfernen. Bild 17 Transferfolie einlegen Bild 18 Transferfolienlauf 1. Vor dem Einlegen der Transferfolie Druckköpfe reinigen ( 6.3 auf Seite 20). 2. Hebel (6) in Gegenuhrzeigerrichtung drehen, um den oberen Druckkopf anzuheben. 3. -
Seite 16: Transferfolienlauf Einstellen
Material einlegen Transferfolienlauf einstellen Faltenbildung im Transferfolienlauf kann zu Druckbildfehlern führen. Zur Vermeidung von Faltenbildung können die Transferfolienumlenkachsen justiert werden. Hinweis! Die Justage lässt sich am besten während des Druckbetriebs ausführen. Bild 19 Transferfolienlauf oben einstellen Bild 20 Transferfolienlauf unten einstellen 1. -
Seite 17: Druckbetrieb
Druckbetrieb Hinweis zum Schutz der Druckköpfe Achtung! Beschädigung der Druckköpfe durch unsachgemäße Behandlung! Heizelemente der Druckköpfe nicht mit Fingern oder scharfen Gegenständen berühren. Darauf achten, dass sich keine Verunreinigungen auf dem Material befinden. Auf glatte Materialoberflächen achten. Raue Materialien wirken wie Schmirgel und reduzieren die Lebensdauer der Druckköpfe. -
Seite 18: Vermeidung Von Materialverlusten
Druckbetrieb Vermeidung von Materialverlusten Achtung! Materialverlust! Die Druckinformation für einen Abschnitt wird an zwei in Materialtransportrichtung verschiedenen Orten und damit zu unterschiedlichen Zeiten auf das Material aufgebracht. Dies führt bei jeder Unterbrechung des kontinuierlichen Druckbetriebs zu folgendem Verhalten : • An der Unterseite bedrucktes Material wird zur Komplettierung des Drucks zum oberen Druckkopf geschoben, ohne dass das nachfolgende Material bereits an der Unterseite bedruckt wird. -
Seite 19: Vermeidung Von Datenverlusten
Druckbetrieb Vermeidung von Datenverlusten Achtung! Datenverlust! Beim Auftreten behebbarer Fehler werden die Abschnitte, die vor dem Fehler vom unteren Druckkopf fertiggestellt, aber vom oberen Druckkopf nicht komplettiert wurden, nicht wiederholt. Die Daten dieser Abschnitte sind für den Drucker nicht mehr verfügbar. ... -
Seite 20: Reinigung
Reinigung Reinigungshinweise Gefahr! Lebensgefahr durch Stromschlag! Vor allen Wartungsarbeiten Drucker vom Stromnetz trennen. Der Drucker erfordert nur sehr wenig Pflegeaufwand. Wichtig ist die regelmäßige Säuberung der Thermodruckköpfe. Dies garantiert ein gleichbleibend gutes Druckbild und trägt maßgeblich dazu bei, einen vorzeitigen Verschleiß der Druckköpfe zu verhindern. Sonst beschränkt sich die Wartung auf eine monatliche Reinigung des Gerätes. -
Seite 21: Reinigung
Reinigung Etikettenlichtschranke reinigen Achtung! Beschädigung der Lichtschranke! Keine scharfen oder harten Gegenstände oder Lösungsmittel zur Reinigung der Lichtschranke verwenden. Die Etikettensensoren können durch Papierstaub verschmutzen. Dadurch kann die Etikettenanfangs- oder Druckmarkenerkennung beeinträchtigt werden. Bild 21 Etikettenlichtschranke reinigen 1. Etiketten und Transferfolie aus dem Drucker nehmen. 2. -
Seite 22: Fehlerbehebung Fehleranzeige
Fehlerbehebung Fehleranzeige Beim Auftreten eines Fehler erscheint im Display eine Fehleranzeige: Bild 22 Fehleranzeigen Die Fehlerbehandlung ist von der Art der Fehlers abhängig 7.2 auf Seite 23. Zur Fortsetzung des Betriebs werden in der Fehleranzeige folgende Möglichkeiten angeboten: Wiederholen Nach Beseitigung der Fehlerursache wird der Druckauftrag fortgesetzt. -
Seite 23: Fehlermeldungen Und Fehlerbehebung
Fehlerbehebung Fehlermeldungen und Fehlerbehebung Fehlermeldung Ursache Behebung Andrucksystem Andrucksystem an der Zugwalze nicht Andrucksystem schließen. offen geschlossen Barcode zu groß Barcode zu groß für den zugewiesenen Barcode verkleinern oder verschieben. Bereich des Etiketts Barcodefehler Ungültiger Barcode-Inhalt, z. B. alphanu- Barcode-Inhalt korrigieren. merische Zeichen in numerischem Barcode Datei nicht gef. - Seite 24 Fehlerbehebung Fehlermeldung Ursache Behebung Material zu dick Abbrechen drücken. Messer schneidet Material nicht durch, kann aber in Ausgangsstellung Material wechseln. zurückkehren Messer blockiert Messer bleibt undefiniert im Material Drucker ausschalten. stehen Verklemmtes Material entnehmen. Drucker einschalten. Druckauftrag neu starten. Material wechseln. Messer ohne Funktion Drucker aus- und einschalten.
-
Seite 25: Problembehebung
Problembehebung Problem Ursache Behebung Transferfolie knittert Transferfolienumlenkung nicht justiert Transferfolienlauf einstellen 4.3 auf Seite 16 Kopfandrucksystem nicht justiert Kopfandrucksystem einstellen 4.1.4 auf Seite 14 Transferfolie zu breit Transferfolie verwenden, die nur wenig breiter ist als das Etikett. Druckbild weist Verwi- Druckkopf verschmutzt Druckkopf reinigen ... -
Seite 26: Material Materialmaße
Material Materialmaße Bild 23 Materialmaße Maß Benennung Maße in mm Etikettenbreite 10 - 110 Etikettenabstand > 2 Materialbreite Trägermaterial, Endlosmaterial 4 - 114 ≤ 114 Schrumpfschlauch konfektioniert Schrumpfschlauch endlos, flachgepresst 4 - 85 ≥ 0 Linker Rand ≥ 0 Rechter Rand 0,05 - 0,6 Dicke Etikett 0,05 - 0,16... -
Seite 27: Gerätemaße
Material Gerätemaße Durchlichtsensor & Reflexsensor Druckkopf unten Druckkopf oben Schneidkante Bild 24 Gerätemaße Maß Benennung Maße in mm Abstand Druckzeile Druckkopf oben - Schneidkante Messer 48,6 mit Schneidemesser CSQ 62,0 mit Stapelmesser ST400 Druckbreite 105,7 Abstand Durchlicht- und Reflexsensor - Mitte Materiallauf -53 - ±0 d.h. -
Seite 28: Maße Für Reflexmarken
Material Maße für Reflexmarken Maße für Reflexmarken Bild 25 Maß Benennung Maße in mm ≥ 20 Druckzonenhöhe Druckzonenabstand > 2 Vorschub > 7 Breite der Reflexmarke > 5 Höhe der Reflexmarke 3 - 10 Abstand Marke - Mitte Materiallauf -53 - ±0 = Abstand Durchlicht- und Reflexsensor - Mitte Materiallauf vom Sensor ermittelter Druckzonenanfang Vorderkante Marke... -
Seite 29: Maße Für Stanzungen
Material Maße für Stanzungen Bild 26 Maße für Stanzungen Maß Benennung Maße in mm ≥ 20 Druckzonenhöhe Druckzonenabstand > 2 Vorschub > 7 Breite der Stanzung > 5 Höhe der Stanzung 2 - 10 Abstand Stanzung - Mitte Materiallauf -53 - ±0 = Abstand Durchlicht- und Reflexsensor - Mitte Materiallauf vom Sensor ermittelter Druckzonenanfang bei Durchlichterkennung Hinterkante Stanzung... -
Seite 30: Zulassungen
Zulassungen Hinweis zur EU-Konformitätserklärung Die Etikettendrucker der XD Q-Serie entsprechen den einschlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen der EU-Richtlinien: Richtlinie 2014/35/EU betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter • Spannungsgrenzen • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und •... -
Seite 31: Stichwortverzeichnis
Stichwortverzeichnis Reinigungshinweise......20 Rollenmaterial einlegen ....12 Anschließen ........8 RS232-Schnittstelle ......18 Aufstellen ..........8 Auspacken ..........8 Servicearbeiten........5 Sicherheitshinweise ......5 Bedienfeld...........9 Stanzungen ........29 Bestimmungsgemäßer Gebrauch..4 Stromversorgung ........5 Datenverlust ........19 Transferfolie einlegen .......15 Druckkopf Transferfolienlauf einstellen ....16 Beschädigung ......17 Reinigung ........20 Druckwalze reinigen ......20 Umgebung ..........5 Umweltgerechte Entsorgung ....5 Einschalten .........8 USB-Device-Schnittstelle ....7... - Seite 32 Diese Seite wurde absichtlich frei gelassen.
