Vorderer Weinberg 26
• D-71522 Backnang •
3

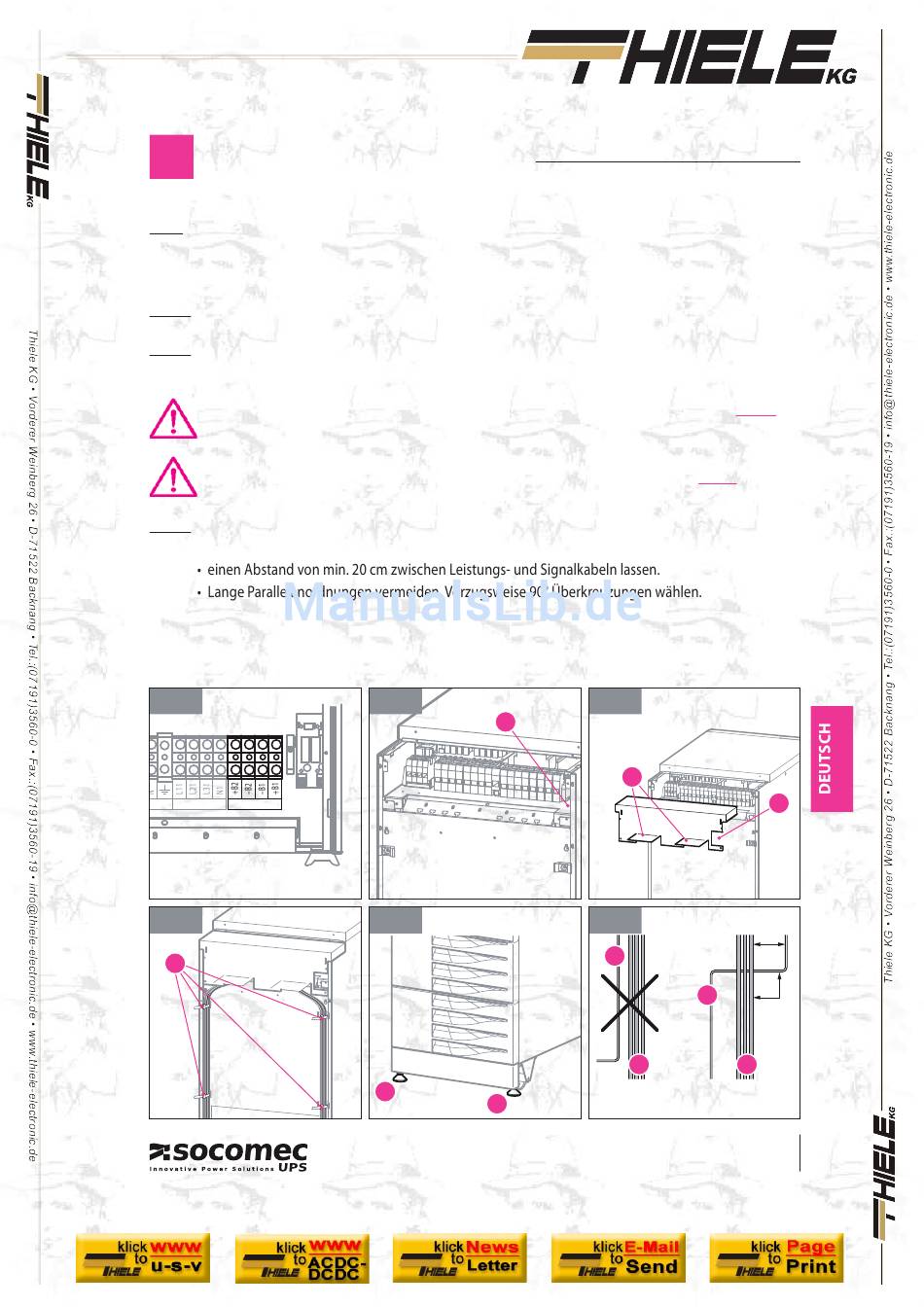

AUSPACKEN UND INSTALLIEREN
3.5-9 Ggf. die Kabel der externen Batterien an die mit "EXTERNAL BATTERY" +B2, -B2, -B1, +B1 bezeichneten
Klemmen anschließen (siehe den Abschnitt 3.10). Ggf. die Power Share Kabel an die mit "POWER SHA-
RE" L15, L25, L35, N5 bezeichneten Klemmen anschließen.
3.5-10 Ggf. vorhandene Signalkabel (RS232, Relaiskontakte für Signale etc.) von der Vorderseite durch Kanal A
3.5-11 Das vorgestanzte Teil C entfernen und das Teil B zum Durchführen der Kabel herausbrechen. Nach
erfolgter Verkablung die Klemmenleisten-Abdeckung mit den vier Schrauben wieder anbringen.
Die Kabel mit den entsprechenden am Gehäuse vorbereiteten Haken D wie in Abb. 3.5-12 ge-
zeigt fixieren, damit sie die Luftschlitze nicht versperren.
Nach Abschluss der Verkablung die USV mit den Stellfüßen E fixieren, wie in Abb. 3.5-13 gezeigt.
3.5-14 HINWEIS.
Bei Installation auf einem Doppelboden wie z.B. in einem Datenverarbeitungsraum):
3.5-9
PLY
AUX MAINS SUPPLY
EXTERNAL BATTERY
3.5-12
A
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
3.5-10
3.5-13
E
E
MASTERYS BC
3.5-11
A
B
3.5-14
B
A
A. Cavi di potenza
B. Cavi di segnale
von 15 bis 40 kVA
C
20 cm
90°
B
A
15
IOMMASBCXX03-DE_01
