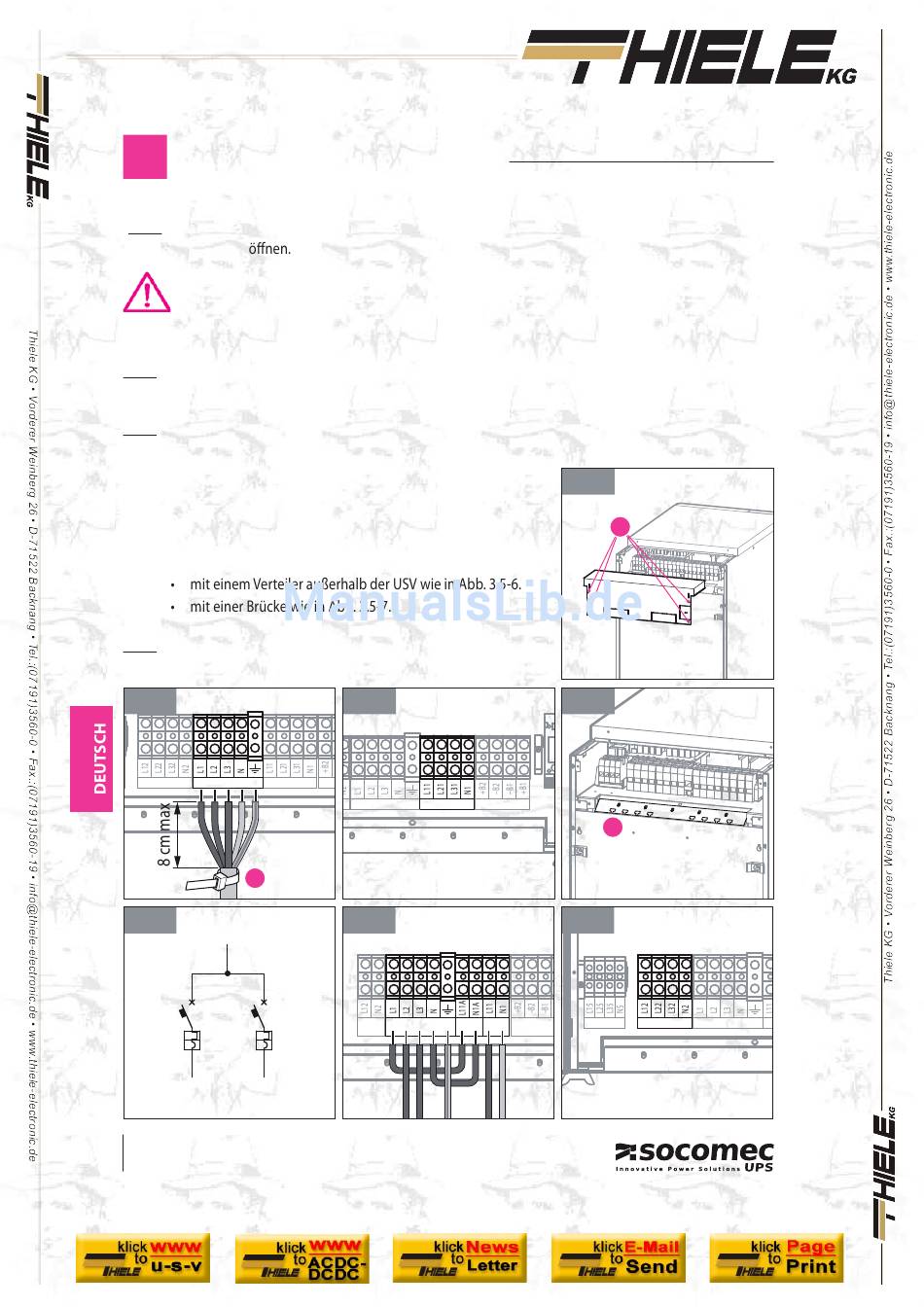

AUSPACKEN UND INSTALLIEREN
3.5-2 Die Schutzplatte der Klemmenleiste auf der Rückseite der USV durch Entfernen der vier Befestigungs-
schrauben A
Die Klemmenleiste stellt die vollständigste Version einschließlich aller Optionen dar. In den
Grundmodellen oder in Versionen mit internen Batterien sind weniger Klemmen vorhanden.
Deshalb die genaue Bezeichnung jeder einzelnen Klemme beachten. Nach Anschließen die Ka-
bel mit Schellen C an den Haken B (siehe Abb. 3.5-3 und Abb. 3.5-5) fixieren.
3.5-3 Den Erdleiter an die Klemme mit dem entsprechenden Symbol anschließen. Die Eingangskabel an die
mit "MAINS SUPPLY" L1, L2, L3, N bezeichneten Klemmen anschließen (dabei Drehfeld beachten).
3.5-4 Ggf. die Kabel des getrennten Hilfsnetzes an die mit "AUX MAINS SUPPLY" L11, L21, L31, N1 bezeich-
neten Klemmen anschließen (dabei Drehfeld beachten).
Bei 15-20 kVA USVs mit einphasigem Ausgang muss das ge-
trennte Hilfsnetz unbedingt an die dedizierte Klemmenleiste
angeschlossen werden. Wenn für den Bypass kein getrenntes
Netz zur Verfügung steht, sollte die Versorgung auf eine der bei-
den folgenden Arten vom Hauptnetz abgezweigt werden.
3.5-8 Die Ausgangskabel an die mit "OUTPUT" L12, L22, L32, N2 be-
zeichneten Klemmen anschließen.
