4
BETRIEBSARTEN
4.3 BETRIEB MIT MANUELLEM BYPASS.
Wenn der manuelle Bypass aktiviert wird, werden die Verbraucher vom Netz versorgt, während die USV de
facto von der Versorgung ausgeschlossen ist und abgeschaltet werden kann.
Diese Betriebsart ist bei Wartung der Gruppe (z.B. vorbeugender Austausch von Batterien) von Nutzen. Da die
Verbraucher weiterhin versorgt sind, können an der Maschine nötige Kundendienstarbeiten vorgenommen
werden, ohne die Verbraucher abzuschalten.
4.4 BETRIEB MIT EXTERNEM MANUELLEM BYPASS (optional).
Der externe manuelle Bypass kann in der allgemeinen Verteilung bei der Installation der USV oder auf Anfrage
in einem Gehäuse zur Wandmontage eingebaut werden.
Wenn für die USV ein Hilfsnetzeingang vorgesehen ist, muss der Trennschalter Q2 an diesen Eingang ange-
schlossen werden und der Eingang des Hauptnetzes muss in der Verteilung geschaltet werden.
Wenn der manuelle Bypass mit der entsprechenden Prozedur aktiviert wird, wird die Last direkt vom Hilfsnetz
versorgt, während die USV praktisch freigeschaltet ist und abgeschaltet werden kann.
kann, ohne die Versorgung der Verbraucher abzuschalten.

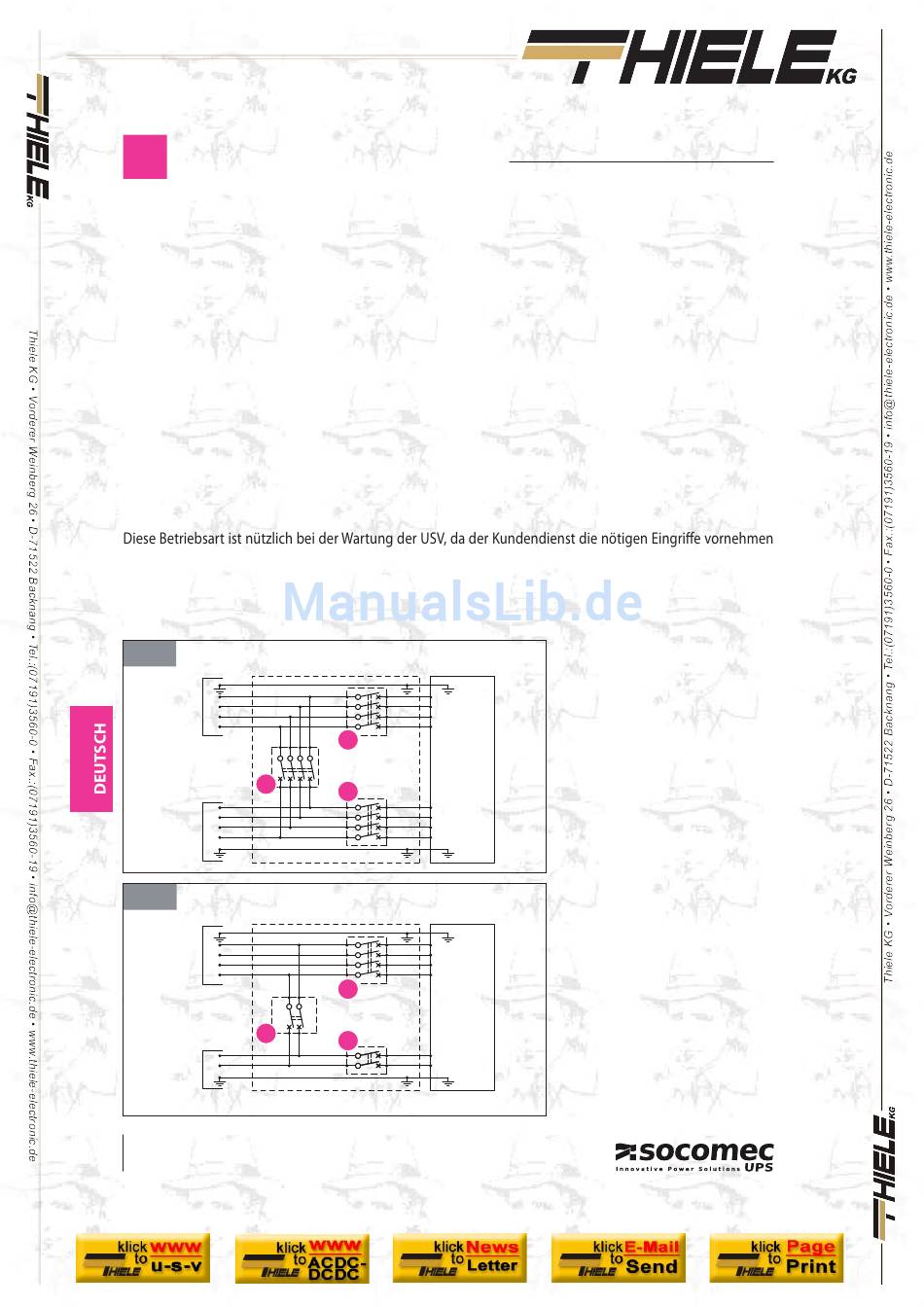

Schaltplan mit externen Bypass.
4.4-1
Dreiphasiger Ein-/Ausgang für UPS 3/3.
L1
Mains
L2
L3
N
L1
L2
L3
Load
N
4.4-2
Dreiphasiger Eingang/einphasiger Ausgang für USV 3/1.
L1
Mains
L2
L3
N
Lo
N
Load
20
IOMMASBCXX03-DE_01
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
Q2
Q1
Q3
Q2
Q1
Q3
MASTERYS BC
L1
L2
IN
L3
N
UPS
L1
L2
OUT
L3
N
L1
L2
IN
L3
N
UPS
Lo
OUT
Q1 Bypassschalter.
N
Q2 Eingangsschalter USV.
Q3 Ausgangsschalter USV.
von 15 bis 40 kVA
