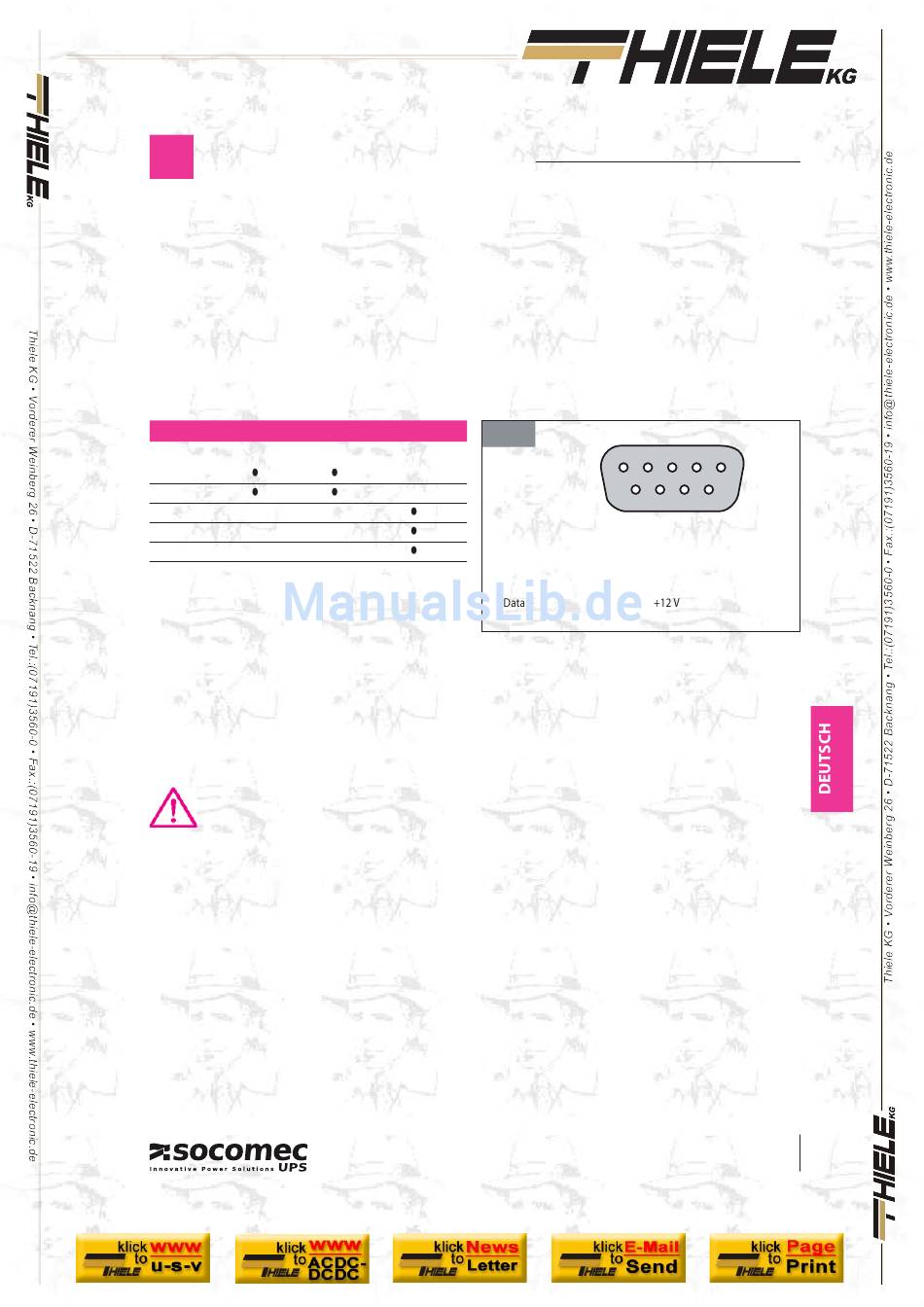

8
KOMMUNIKATION
8.1 Kommunikation auf mehreren Ebenen.
Die MASTERYS™ Modelle können gleichzeitig mehrere Kommunikationskanäle (seriell, Kontakte, Ethernet)
verwalten. Die beiden standardmäßig bei allen Modellen vorhandenen Erweiterungssteckplätze können die
verschiedenen optionalen Karten und das Zubehör für Signalübertragung aufnehmen. Dies gibt Masterys eine
große Schnittstellen-Flexibilität auch nach der Installation. Die Aufrüstungen können während des Betriebs
und auch ohne Spezialtechniker vorgenommen werden.
Die folgende Tabelle zeigt die möglichen Verbindungen zwischen den Kommunikationskanälen der USV und
externen Einrichtungen.
3 Kommunikations-ebenen
ADC card
2
NetVision
card
UniVision pro
Remote Panel
1
BMS
1
Building Management System.
2
Ethernet Adapter mit Web/SNMP 10/100Mb Funktion
(verlangt für T-Service via Web)
Da alle Kanäle voneinander unabhängig sind, können mehrere Verbindungen gleichzeitig aufgebaut werden,
um die verschiedene Signalübertragungsniveaus und Fern¬über¬wachungen zu realisieren.
Siehe Abschnitt 10 Optionen, um die Funktionen der in den Steckplätzen installierbaren Karten im einzelnen
beurteilen zu können.
Achtung!
Es können nicht gleichzeitig zwei NetVision Karten angeschlossen werden
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
Slot 1
Slot 2
RS 232/485
MASTERYS BC
8.1-1
5
4
9
8
Legende pin RS232/485 C1
1 Nicht verbunden
6 Data −
2 RX für RS232
7 Reserviert
3 TX für RS232
8 Nicht verbunden
4
9
5 GND für RS232
von 15 bis 40 kVA
3
2
1
7
6
33
IOMMASBCXX03-DE_01
