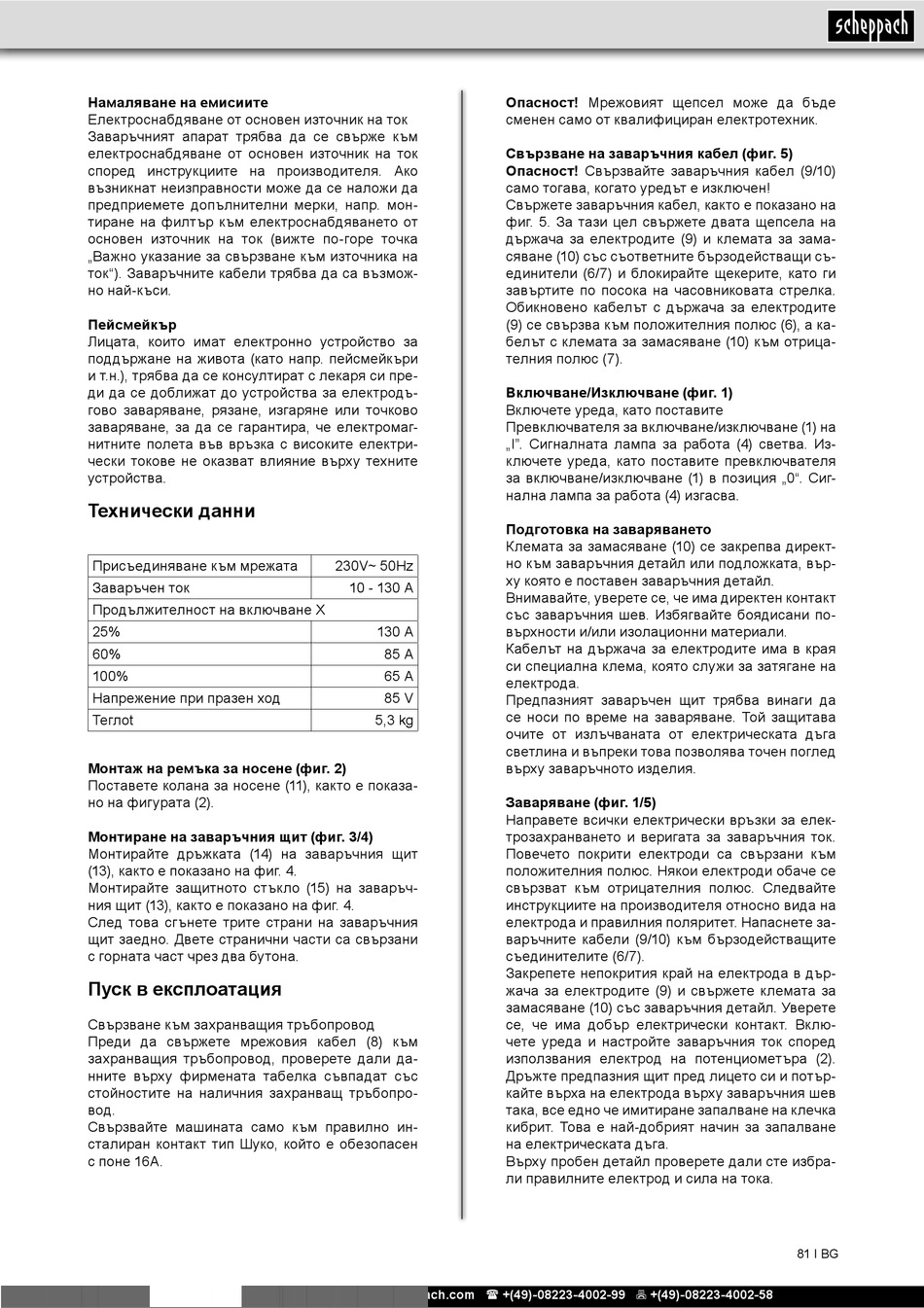

Намаляване на емисиите
Електроснабдяване от основен източник на ток
Заваръчният апарат трябва да се свърже към
електроснабдяване от основен източник на ток
според инструкциите на производителя. Ако
възникнат неизправности може да се наложи да
предприемете допълнителни мерки, напр. мон-
тиране на филтър към електроснабдяването от
основен източник на ток (вижте по-горе точка
„Важно указание за свързване към източника на
ток"). Заваръчните кабели трябва да са възмож-
но най-къси.
Пейсмейкър
Лицата, които имат електронно устройство за
поддържане на живота (като напр. пейсмейкъри
и т.н.), трябва да се консултират с лекаря си пре-
ди да се доближат до устройства за електродъ-
гово заваряване, рязане, изгаряне или точково
заваряване, за да се гарантира, че електромаг-
нитните полета във връзка с високите електри-
чески токове не оказват влияние върху техните
устройства.
Технически данни
Присъединяване към мрежата
Заваръчен ток
Продължителност на включване X
25%
60%
100%
Напрежение при празен ход
Теглоt
Монтаж на ремъка за носене (фиг. 2)
Поставете колана за носене (11), както е показа-
но на фигурата (2).
Монтиране на заваръчния щит (фиг. 3/4)
Монтирайте дръжката (14) на заваръчния щит
(13), както е показано на фиг. 4.
Монтирайте защитното стъкло (15) на заваръч-
ния щит (13), както е показано на фиг. 4.
След това сгънете трите страни на заваръчния
щит заедно. Двете странични части са свързани
с горната част чрез два бутона.
Пуск в експлоатация
Свързване към захранващия тръбопровод
Преди да свържете мрежовия кабел (8) към
захранващия тръбопровод, проверете дали да-
нните върху фирмената табелка съвпадат със
стойностите на наличния захранващ тръбопро-
вод.
Свързвайте машината само към правилно ин-
сталиран контакт тип Шуко, който е обезопасен
с поне 16A.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Опасност! Мрежовият щепсел може да бъде
сменен само от квалифициран електротехник.
Свързване на заваръчния кабел (фиг. 5)
Опасност! Свързвайте заваръчния кабел (9/10)
само тогава, когато уредът е изключен!
Свържете заваръчния кабел, както е показано на
фиг. 5. За тази цел свържете двата щепсела на
държача за електродите (9) и клемата за зама-
сяване (10) със съответните бързодействащи съ-
единители (6/7) и блокирайте щекерите, като ги
завъртите по посока на часовниковата стрелка.
Обикновено кабелът с държача за електродите
(9) се свързва към положителния полюс (6), а ка-
белът с клемата за замасяване (10) към отрица-
телния полюс (7).
Включване/Изключване (фиг. 1)
Включете уреда, като поставите
Превключвателя за включване/изключване (1) на
„I". Сигналната лампа за работа (4) светва. Из-
ключете уреда, като поставите превключвателя
за включване/изключване (1) в позиция „0". Сиг-
нална лампа за работа (4) изгасва.
Подготовка на заваряването
Клемата за замасяване (10) се закрепва директ-
но към заваръчния детайл или подложката, вър-
230V~ 50Hz
ху която е поставен заваръчния детайл.
10 - 130 A
Внимавайте, уверете се, че има директен контакт
със заваръчния шев. Избягвайте боядисани по-
130 A върхности и/или изолационни материали.
Кабелът на държача за електродите има в края
85 A
си специална клема, която служи за затягане на
65 A
електрода.
85 V
Предпазният заваръчен щит трябва винаги да
се носи по време на заваряване. Той защитава
5,3 kg
очите от излъчваната от електрическата дъга
светлина и въпреки това позволява точен поглед
върху заваръчното изделия.
Заваряване (фиг. 1/5)
Направете всички електрически връзки за елек-
трозахранването и веригата за заваръчния ток.
Повечето покрити електроди са свързани към
положителния полюс. Някои електроди обаче се
свързват към отрицателния полюс. Следвайте
инструкциите на производителя относно вида на
електрода и правилния поляритет. Напаснете за-
варъчните кабели (9/10) към бързодействащите
съединителите (6/7).
Закрепете непокрития край на електрода в дър-
жача за електродите (9) и свържете клемата за
замасяване (10) със заваръчния детайл. Уверете
се, че има добър електрически контакт. Вклю-
чете уреда и настройте заваръчния ток според
използвания електрод на потенциометъра (2).
Дръжте предпазния щит пред лицето си и потър-
кайте върха на електрода върху заваръчния шев
така, все едно че имитиране запалване на клечка
кибрит. Това е най-добрият начин за запалване
на електрическата дъга.
Върху пробен детайл проверете дали сте избра-
ли правилните електрод и сила на тока.
81 І BG
