4.4 Anschluss eines Handsets

An die Anschlüsse HS1 und HS2 kann jeweils ein kabelgebundenes Handset angeschlossen werden.
Ihr Funkgerät wird mit allen erforderlichen Teilen für eine vollständige Handset-Station geliefert
(kabelgebundenes Handset, Adapterkabel und passiver Lautsprecher). Zusätzliche Komponenten
können erworben werden, um eine sekundäre Handset-Station einzurichten.

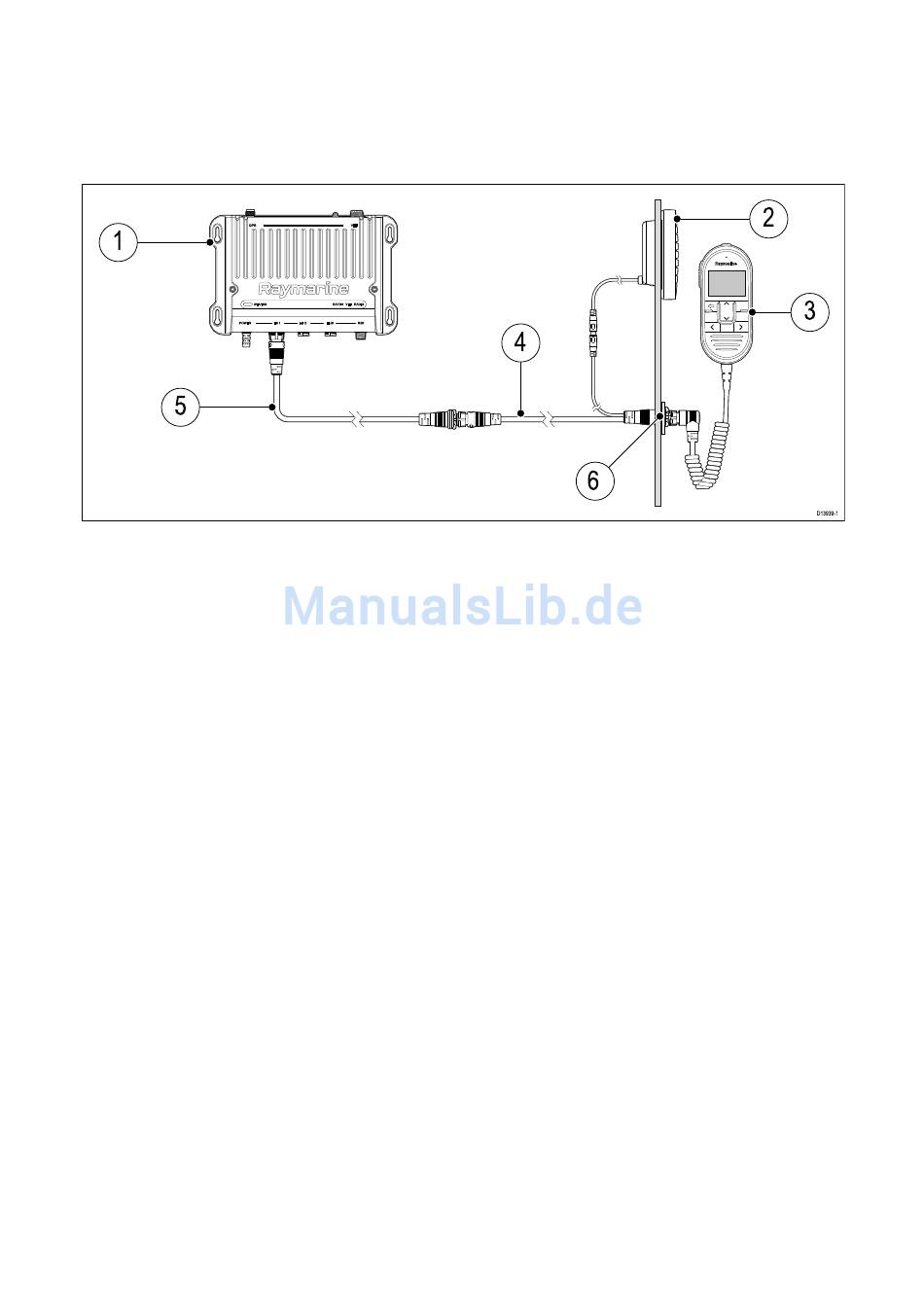

1. Basisstation
2. Passiver Lautsprecher (1 Lautsprecher im Lieferumfang erhalten, auch als Zuberhörteil A80542
erhältlich)
3. Kabelgebundenes Handset (1 Handset im Lieferumfang erhalten, auch als Zuberhörteil A80289
erhältlich)
4. Adapterkabel für Handset-Station mit RCA-Audiostecker, 40 cm (1,3 Fuß) (1 Kabel im Lieferumfang
erhalten, auch als Zuberhörteil A80297 erhältlich)
5. Verlängerungskabel für kabelgebundenes Handset (verfügbare optionale Zubehörteile: A80290
– 5 m, A80291 – 10 m und A80292 – 15 m)
6. Fixierschrauben für Plattenmontage (1 Satz im Lieferumfang enthalten, auch als Zubehörteil
R70438 erhältlich)

Anschluss von Handsets und Kabeln

Gehen Sie wie nachfolgend beschrieben vor, um Handsets und Kabel miteinander zu verbinden.
1. Schrauben Sie die Staubkappe (falls verwendet) vom betreffenden Anschluss ab.
2. Achten Sie darauf, dass der Stecker und der Anschluss korrekt ausgerichtet sind.
3. Stellen Sie sicher, dass der Stecker vollständig eingesteckt ist, bevor Sie ihn feststellen.
4. Ziehen Sie die Sperrmanschette fest, indem Sie sie im Uhrzeigersinn drehen.
Handset-Verlängerungskabel
Die Kabel einer Handset-Station können über zertifizierte Verlängerungskabel verlängert werden.
Dabei sollte die maximale Kabellänge vom Handset zum Basisstation 50 m (164 Fuß) nicht
überschreiten.
