1. Wählen Sie einen freien, ebenen Bereich für die Montageplatte aus.
2. Positionieren Sie die Montageplatte am gewünschten Ort und markieren Sie mit einem Bleistift
die Position der Schraubenlöcher und der Kabelöffnung.
3. Bohren Sie die Löcher mit einem Bohreinsatz geeigneter Größe.
4. Schneiden Sie die Kabelöffnung mit einer Lochsäge von 25 mm (1 Zoll) Durchmesser aus.
5. Führen Sie das Anschlussende des Kabels durch die Öffnung in der Montageoberfläche.
6. Setzen Sie die Dichtung auf das Anschlussende auf.
7. Platzieren Sie die Montageplatte auf dem Anschlussende, so dass ihre vertiefte Seite von der
Montageoberfläche weg deutet.
8. Setzen Sie das Ringende der Trageschleife auf den Anschluss auf und achten Sie dabei darauf,
dass die Trageschleife in der Vertiefung auf der Montageplatte sitzt.
9. Drehen Sie die Haltemutter auf den Stecker und ziehen Sie sie mit einem
21-mm-Schraubenschlüssel (13/16 Zoll) fest. Achten Sie jedoch darauf, die Kunststoffmutter nicht
zu fest anzuziehen.
10. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben an der Montageoberfläche.
11. Schließen Sie den Handset/Fistmic-Stecker an den Kabelanschluss an und drehen Sie die
Feststellmanschette im Uhrzeigersinn fest.

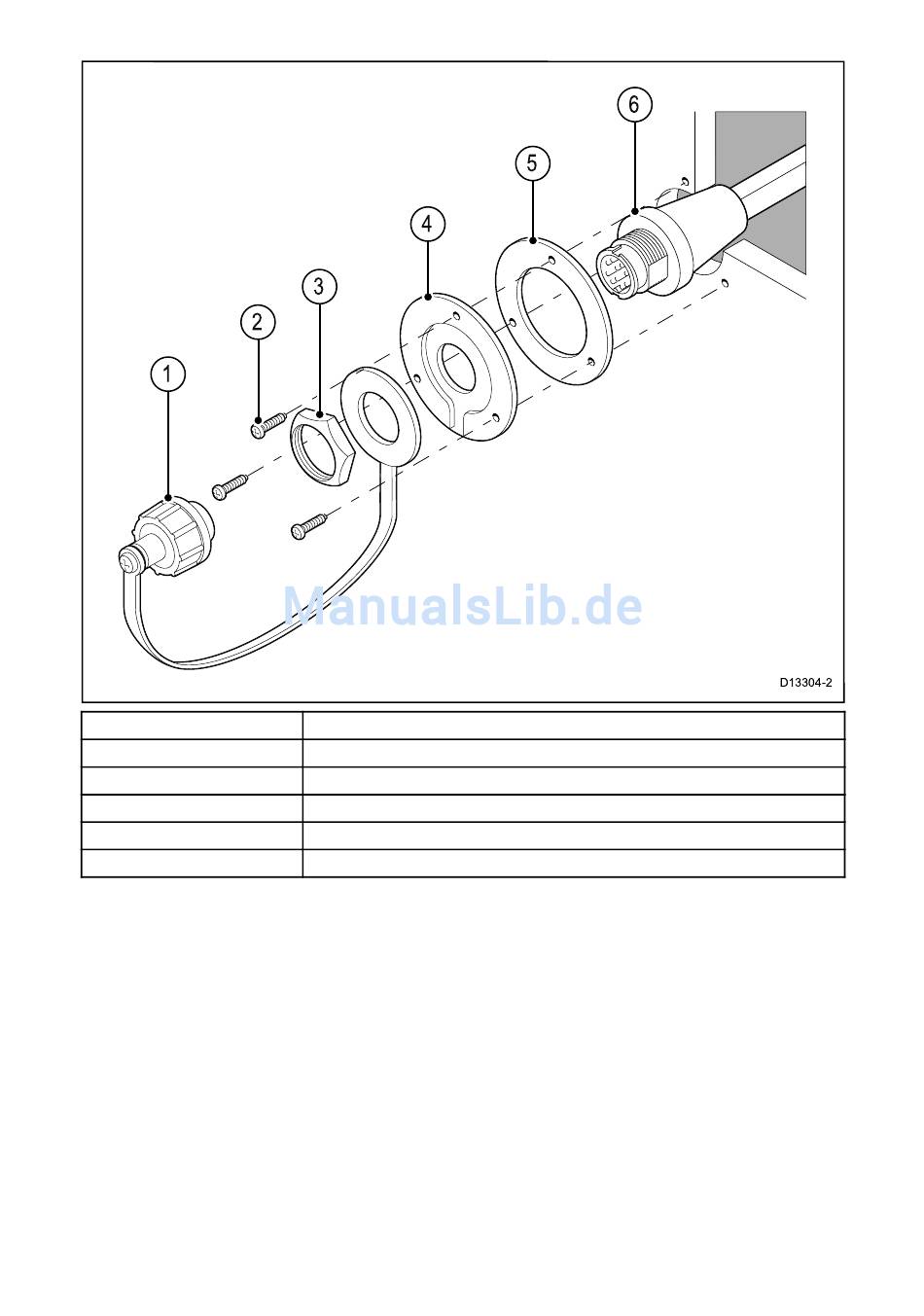

Installation
Spritzfeste Staubkappe mit Trageschleife
Fixierschrauben (3)
Haltemutter
Montageplatte
Dichtung
Verlängerungskabel
