12. Schließen Sie das andere Ende des Kabels an den entsprechenden Anschluss der Basisstation
oder an ein weiteres Verlängerungskabel an.
Hinweis:
Die Größe des verwendeten Bohreinsatzes sowie das Drehmoment für das Festziehen der
Fixierschrauben hängen vom Materialtyp und der Dicke der Montageoberfläche ab.

Montage des WLAN-Hubs

Stellen Sie vor Beginn der Montage Folgendes sicher:
• Ihr ausgewählter Montageort erfüllt die in diesem Dokument beschriebenen Anforderungen.
• Sie haben die speziellen Anforderungen an Montageorte für kabellose Geräte in Betracht gezogen.
• Über dem Hub oder an einer seiner Seiten ist genügend Platz für die Antenne verfügbar.
• Sie haben den korrekten Betrieb des Geräts am geplanten Montageort getestet.

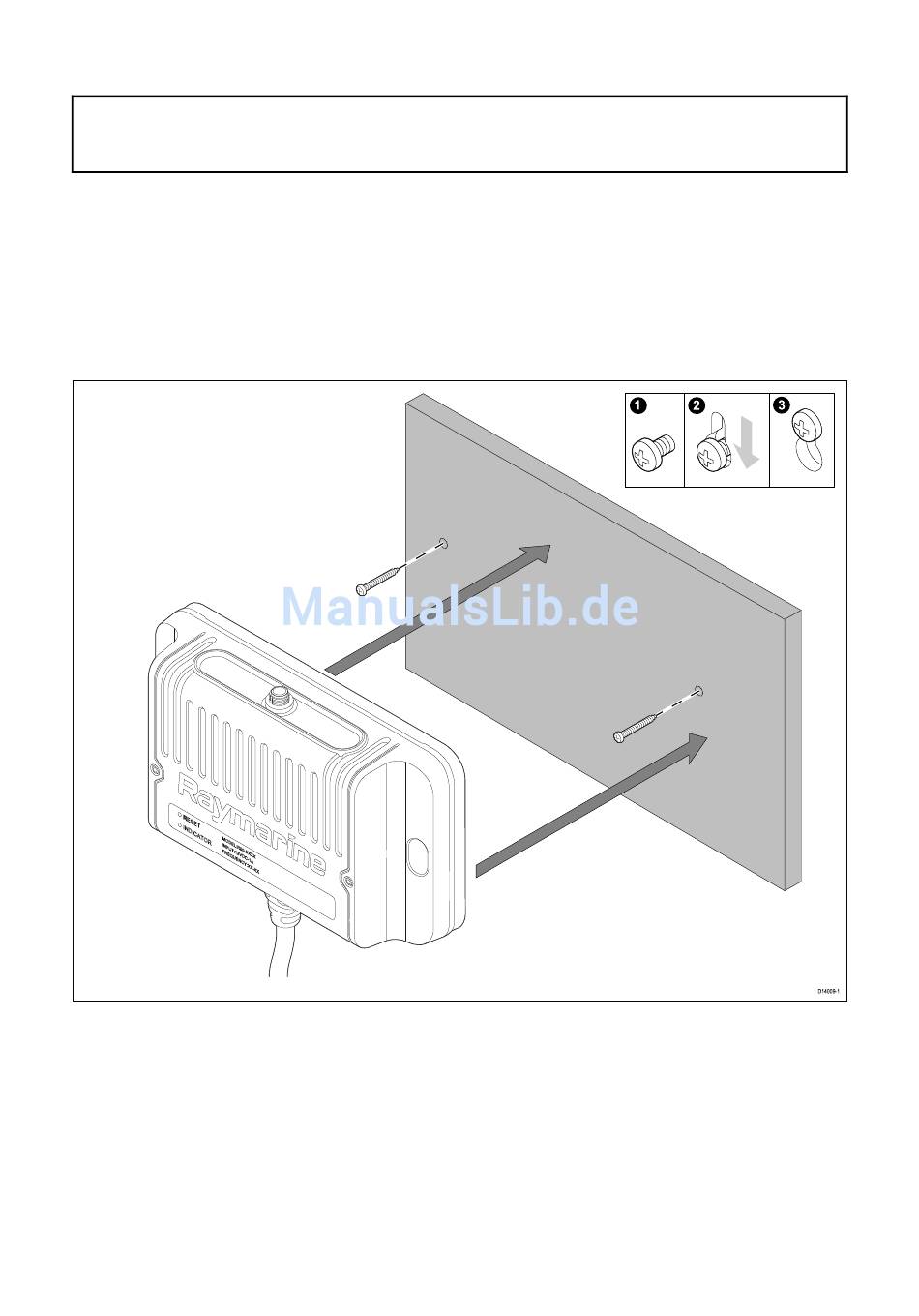

1. Markieren Sie anhand der mitgelieferten Montageschablone die Position der Schraubenlöcher
auf der Montageoberfläche.
2. Bohren Sie die Schraubenlöcher mit einer Bohrmaschine und einem geeigneten Bohreinsatz.
3. Drehen Sie die Befestigungsschrauben etwa zur Hälfte in die Löcher auf der Montagefläche ein.
4. Setzen Sie den WLAN-Hub auf die Befestigungsschrauben auf und drücken Sie den Hub nach
unten, um ihn in Position einzurasten.
5. Ziehen Sie die Schrauben fest.
6. Schließen Sie die Antenne an die Oberseite des Hubs an.
