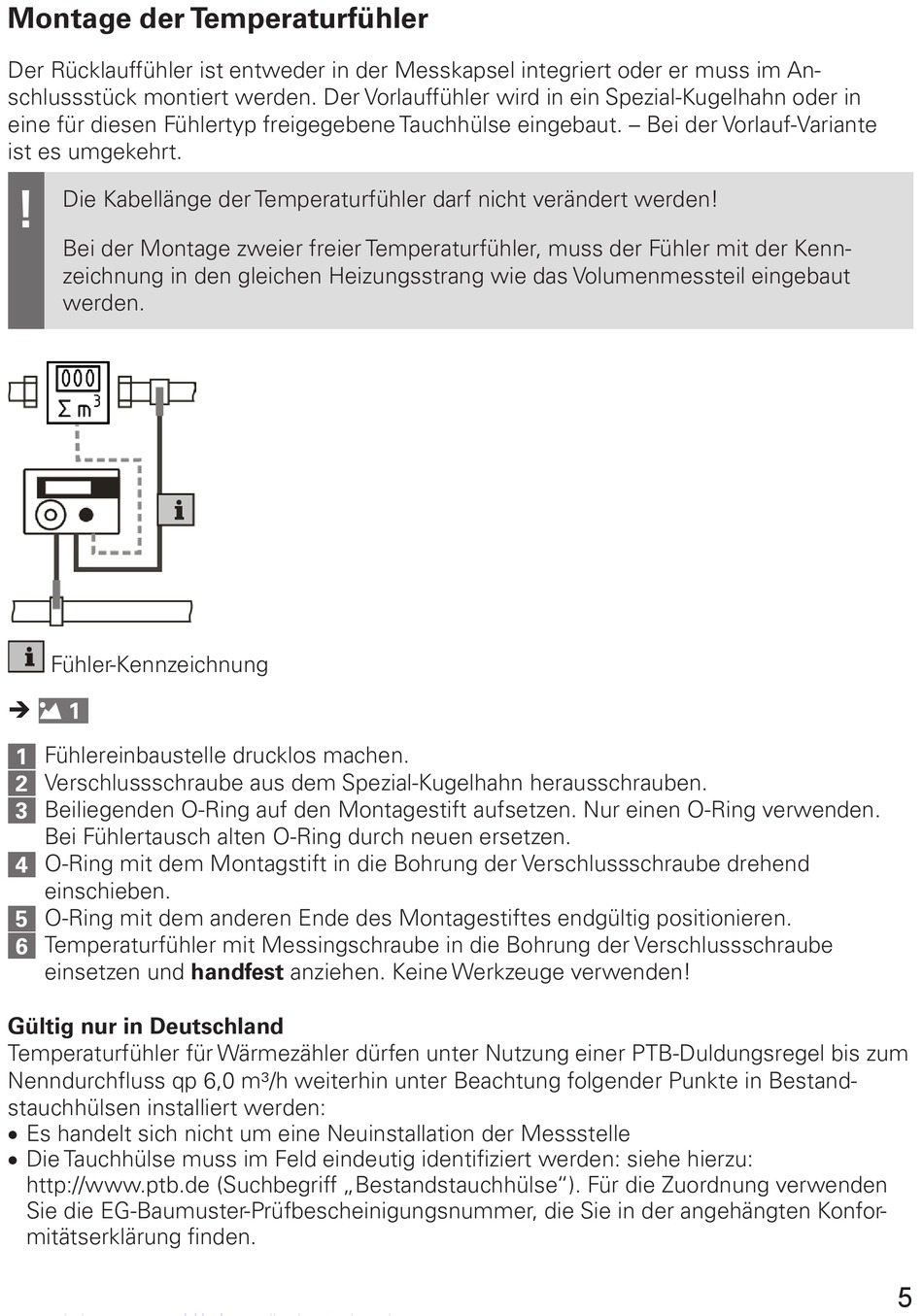

Montage der Temperaturfühler
Der Rücklauffühler ist entweder in der Messkapsel integriert oder er muss im An-
schlussstück montiert werden. Der Vorlauffühler wird in ein Spezial-Kugelhahn oder in
eine für diesen Fühlertyp freigegebene Tauchhülse eingebaut. – Bei der Vorlauf-Variante
ist es umgekehrt.
!
Die Kabellänge der Temperaturfühler darf nicht verändert werden!
Bei der Montage zweier freier Temperaturfühler, muss der Fühler mit der Kenn-
zeichnung in den gleichen Heizungsstrang wie das Volumenmessteil eingebaut
werden.
Fühler-Kennzeichnung
1

1 Fühlereinbaustelle drucklos machen.
2 Verschlussschraube aus dem Spezial-Kugelhahn herausschrauben.
3 Beiliegenden O-Ring auf den Montagestift aufsetzen. Nur einen O-Ring verwenden.
Bei Fühlertausch alten O-Ring durch neuen ersetzen.
4 O-Ring mit dem Montagstift in die Bohrung der Verschlussschraube drehend
einschieben.
O-Ring mit dem anderen Ende des Montagestiftes endgültig positionieren.
5
Temperaturfühler mit Messingschraube in die Bohrung der Verschlussschraube
6
einsetzen und handfest anziehen. Keine Werkzeuge verwenden!
Gültig nur in Deutschland
Temperaturfühler für Wärmezähler dürfen unter Nutzung einer PTB-Duldungsregel bis zum
Nenndurchfluss qp 6,0 m³/h weiterhin unter Beachtung folgender Punkte in Bestand-
stauchhülsen installiert werden:
• Es handelt sich nicht um eine Neuinstallation der Messstelle
• Die Tauchhülse muss im Feld eindeutig identifiziert werden: siehe hierzu:
http://www.ptb.de (Suchbegriff „Bestandstauchhülse"). Für die Zuordnung verwenden
Sie die EG-Baumuster-Prüfbescheinigungsnummer, die Sie in der angehängten Konfor-
mitätserklärung finden.
