3.4 Regelungsklemmenanschlüsse
Zugriff auf die Benutzerregelungsklemmen erfolgt über einen steckbaren 11-poligen
Klemmenleiste. Alle Klemmen sind galvanisch isoliert, um direkte Verbindung mit
anderen Geräten zu ermöglichen.
Hauptversorgungsspannung (bis 250Vac max) darf nur an Klemmen 10 und
11 angeschlossen werden, da sonst permanenter Schaden entsteht.
Alle anderen Eingänge können bis zu 30V überstehen .
Die Funktionalität der Ein- und Ausgänge kann durch den Benutzer konfiguriert werden.
Alle Betriebsmodi können über die Parametersätze eingestellt werden.
Vom +24V-Ausgang sind bis zu 100mA und vom Analogausgang bis zu 20mA erhätlich.

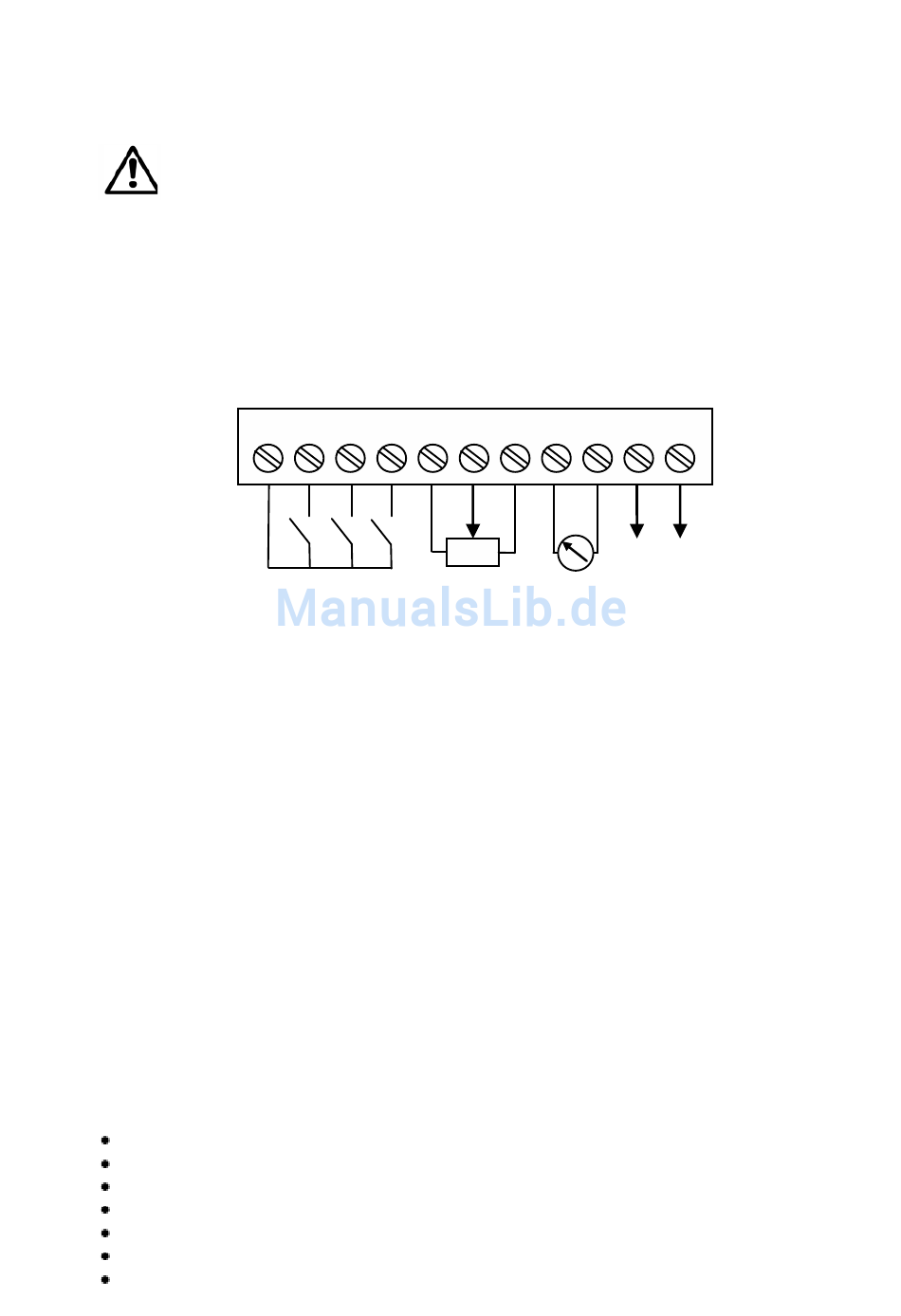

Die Regelungsklemmen sind wie folgt definiert:
Klemme 1:
Klemme 2:
Klemme 3:
Klemme 4:
Klemme 5:
Klemme 6:
Klemme 7:
Klemme 8:
Klemme 9:
Klemme 10:
Klemme 11:
Wichtige Regelungsklemmeninformation :
Maximale Eingangsspannung an jeder Klemme 30V dc, ausser Klemmen 10 und 11
Alle Ausgänge sind kurzschlussgesichert
Empohlener Potentiometerwiderstand: 10k Ohm
Reaktionszeit digitaler Eingänge < 8ms
Reaktionszeit bipolare Analogeingang < 16ms. Auflösung +/-12 bit (0.025%)
Reaktionszeit zweiter Analogeingang < 16ms. Auflösung +11 bit (0.05%)
Reaktionszeit analoger / digitaler Ausgang < 16ms. Auflösung 8 bit (0.25%)
1
2
3
4
5
+24V, 100mA Benutzerausgang.
Digitaler Eingang 1, Positive Logik. „Logik 1" bei Vin > 8V
Digitaler Eingang 2, Positive Logik. „Logik 1" bei Vin > 8V
2. digitaler Ausgang : 0 / 24V, 10mA max
2. Analogeingang, 11-bit (0.05%). 0..10V, 0..20mA, 4..20mA.
Digitaler Eingang 3, positive logic. „Logik 1" bei Vin > 8V
+24V, 100mA Referenz-Ausgang. Zur Anwendung mit
Potentiometer
Bipolare Analogeingang, +/-12-bit (0.025%).
Konfigurierbar : 0..24V, 0..10V, -10V...10V, -24V...24V
0V. Mit Klemme 9 verbunden
Analogausgang, 8-bit (0.25%). 0..10V, 4..20mA.
Digitaler Ausgang : 0 / 24V, 20mA max
0V. Mit Klemme 7 verbunden
Benutzerrelaisausgang. Freie Kontakte. 30Vdc 5A, 250Vac 6A
Benutzerrelaisausgang. Freie Kontakte. 30Vdc 5A, 250Vac 6A
6
7
8
9
10 11
9
