Hydraulische Anbindung
8
Hydraulische Anbindung
VORSICHT
Wir empfehlen den A2 F mit Schwerkraftbremsen aus
Kunststoff auszurüsten. Diese sind für Betriebstemperatu-
ren von maximal 95 °C geeignet.
8.1
Hydraulische Systemanbindung
INFORMATION
Nachfolgend ist eine Auswahl der am häufigsten installier-
ten Anlagenschemata zusammengestellt. Die gezeigten
Anlagenschemata sind beispielhaft und ersetzen keines-
falls die sorgfältige Anlagenplanung. Weitere Schemata
entnehmen Sie bitte unserer Homepage.
Kurz-Bez.
1
Kaltwasserverteilnetz
2
Warmwasserverteilnetz
3
Heizung Vorlauf
4
Heizung Rücklauf
5
Mischerkreis
7
Rückschlagklappe, Rückflussverhinderer
7a
Zirkulationsbremsen
3UV DHW/
3‑Wege-Verteilventil (Warmwasser/Heizung)
3UV1
3UVB1
3‑Wege-Mischventil (Heizung/Interner Kesselkreis)
CW
Kaltwasser
DHW
Warmwasser
DS
Drucksensor
FLS
FlowSensor - Durchfluss- und Vorlauftemperatur-
messung
H
H
... H
Heizkreise
1,
2
m
MAG
Membranausdehnungsgefäß
MIX
3‑Wege-Mischer mit Antriebsmotor
MK1
Mischergruppe mit Hocheffizienzpumpe
MK2
Mischergruppe mit Hocheffizienzpumpe (PWM-ge-
regelt)
P
Kesselkreispumpe
K
P
Mischerkreispumpe
Mi
RoCon BF
Regelung A2 F
RoCon M1
Regelung Mischerkreis
SV
Sicherheitsüberdruckventil
t
Außentemperaturfühler
AU
t
Speichertemperaturfühler
DHW
t
Vorlauftemperaturfühler Mischerkreis
Mi
t
Vorlauftemperaturfühler
V1
t
Interner Mischerfühler
V2
t
Rückluaftemperaturfühler
R
Tab. 8-1
Kurzbezeichnungen in Hydraulikplänen
Installations- und Betriebsanleitung
44
Bedeutung

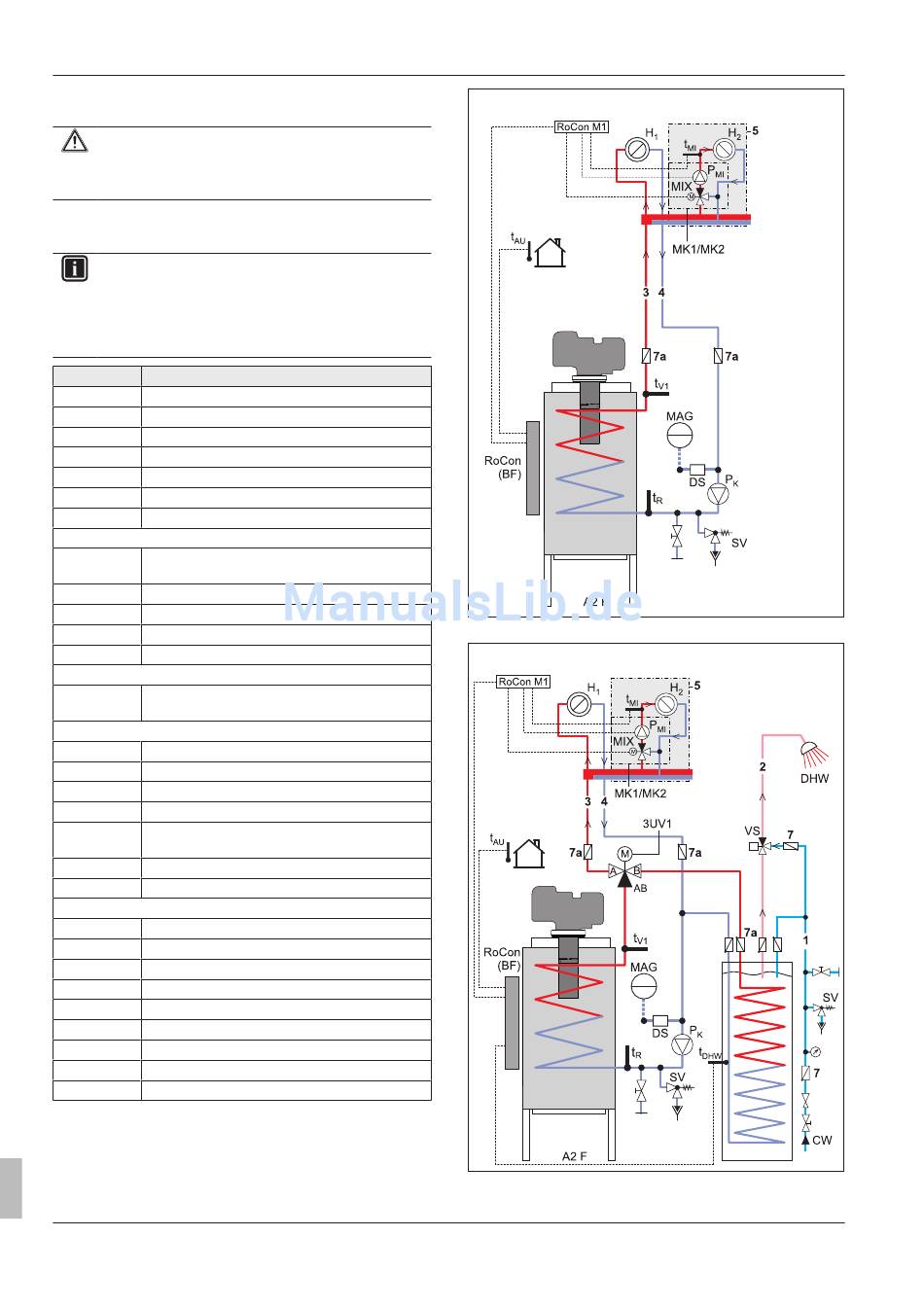

Bild 8-1
Anschlussschema A2 F mit Serienausstattung
Bild 8-2
Anschlussschema A2 F mit Ventil Kit
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
