4
Aufstellung und Installation
Durch einen sich ändernden Widerstandswert wird die aktuelle Be-
triebsart umgestellt
(Tab.
4-11). Die Umstellung der Betriebsart wirkt
nur so lange, wie der externe Schaltkontakt geschlossen ist.
Die Betriebsart wirkt auf den Direktkreis des A2 F, sowie auf alle
weiteren Heizkreise, welche optional an dieses Gerät angeschlossen
sind.
Die im Display der Regelung angezeigte Betriebsart kann dabei von
der in Drehschalterstellung
Eine durch den externen Schaltkontakt aktivierte Betriebsart, wird im
Display der Regelung durch "EXT.", gefolgt vom Symbol der Be-
triebsart angezeigt (siehe Betriebsanleitung der Regelung).
Sind Sonderfunktionen wie z. B. "Handbetrieb" aktiviert, wird der
Eingang nicht ausgewertet.

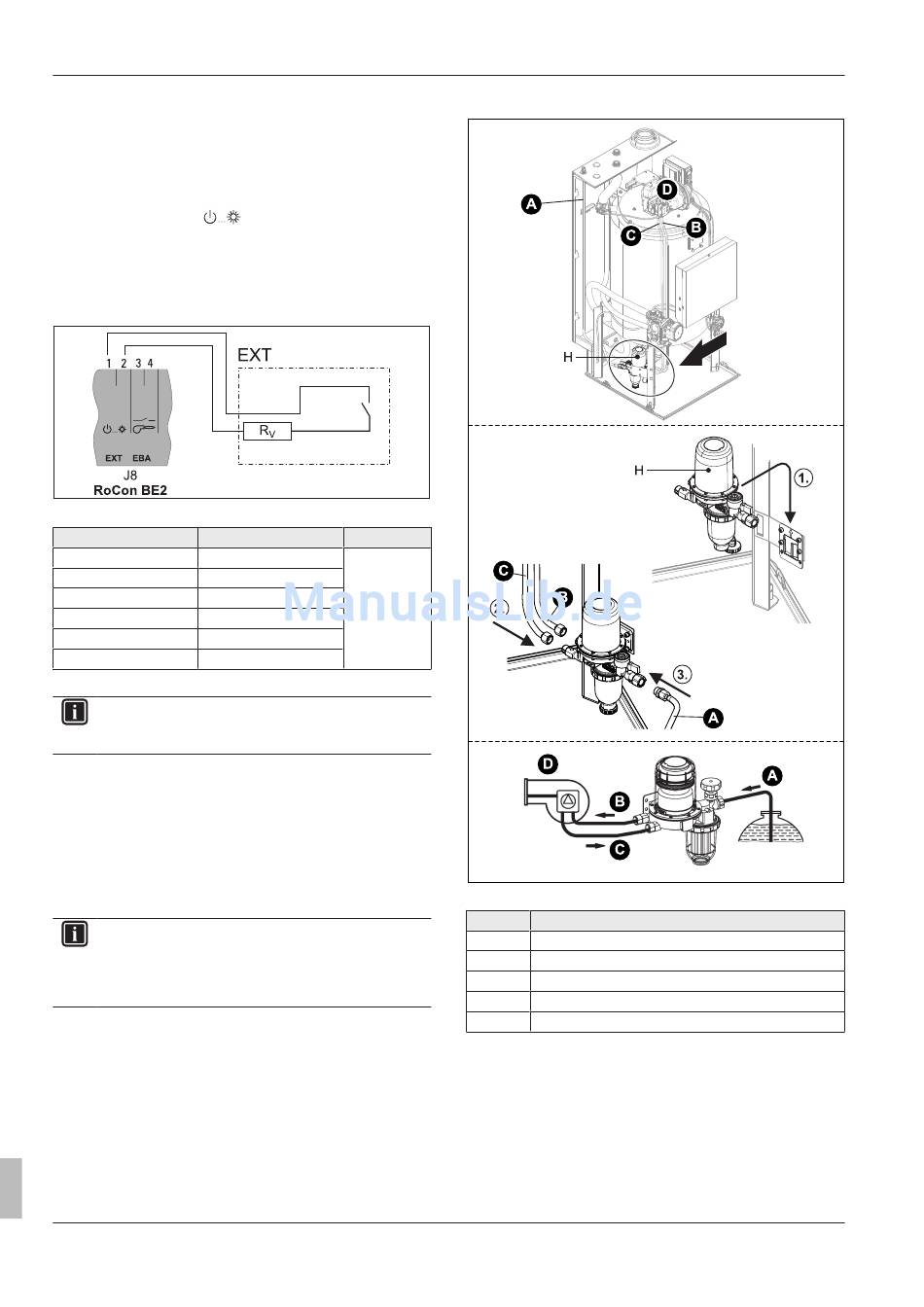

Bild 4-17
Anschluss EXT-Schaltkontakt
Betriebsart
Widerstand RV
Bereitschaft
Heizen
Absenken
Sommer
Automatik 1
Automatik 2
Tab. 4-11 Widerstandswerte zur Auswertung des EXT-Signals
INFORMATION
Bei Widerstandswerten größer dem Wert für „Automatik 2",
wird der Eingang nicht berücksichtigt.
4.8
Ölleitung anschließen
4.8.1
Wichtige Hinweise zum Ölanschluss
Ölanschluss
▪ Den Ölanschluss gemäß den örtlichen Vorschriften (DIN 4755) im
Einstrangsystem mit einem saugseitig eingebauten Entlüftungsöl-
filter ausführen.
INFORMATION
Um einen maximalen Wirkungsgrad zu erzielen und den
Wartungsaufwand gering zu halten, empfehlen wir die Ver-
wendung von Heizöl EL schwefelarm. Bioheizöl kann bei-
gemischt werden.
Installations- und Betriebsanleitung
26
aktivierten Betriebsart abweichen.
Toleranz
< 680 Ω
± 5%
1200 Ω
1800 Ω
2700 Ω
4700 Ω
8200 Ω
4.8.2
Ölfilter anschließen
Bild 4-18
Ölfilter anschließen
Pos.
Bezeichnung
A
Heizölleitung
B
Heizöl-Saugleitung
C
Heizöl-Rücklaufleitung
D
Ölbrenner
H
Ölfilter
Tab. 4-12 Legende zu
Bild 4-18
1
Ölfilter (Pos. H) einhängen
2
Heizöl-Saugleitung (Pos. B) und Heizöl-Rücklaufleitung des Öl-
brenners (Pos. D) anschließen. Dabei beachten, dass Heizöl-
Saugleitung und Heizöl-Rücklaufleitung nicht vertauscht werden.
3
Heizölleitung (Pos. A) anschließen.
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
