7 Ölbrenner
7 Ölbrenner
7.1

Aufbau und Kurzbeschreibung

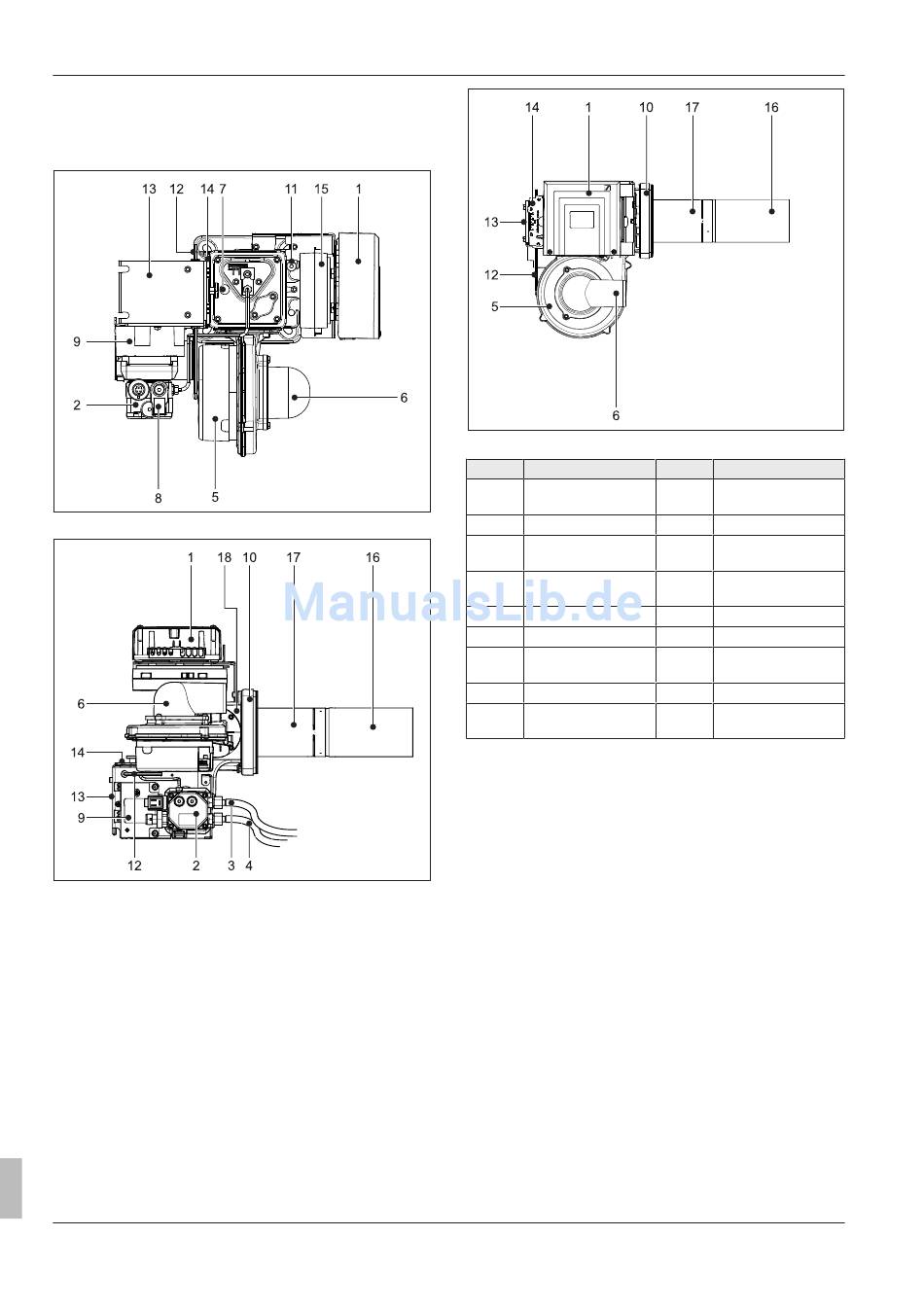

Bild 7-1 A2 F Ölbrenner – Ansicht von oben
Bild 7-2 A2 F Ölbrenner - Seitenansicht von links
Installations- und Betriebsanleitung
36
Bild 7-3 A2 F Ölbrenner - Seitenansicht von rechts
Pos. Bezeichnung
1 Ölfeuerungsautomat
2 Ölpumpe
3 Heizöl-Saugleitung
4 Heizöl-Rücklaufleitung 13
5 Brennergebläse
6 Zuluftanschluss
7 Gebläsedruck-Mess-
stutzen
8 Magnetventil
9 Zündtrafo mit Flamm-
überwachung
Tab. 7-1 Legende zu Bild 7-1
Der serienmäßig eingebaute Blaubrenner entspricht in Aufbau und
Funktion der EN 267. Der Brenner ist im Bajonettprinzip auf dem
Brennerflansch eingerastet und mit einer Serviceschraube gesichert.
Die Konstruktion des Brennerkopfes mit interner Abgasrezirkulation
ermöglicht eine stickoxidarme Verbrennung mit hohem Wirkungs-
grad. Das Brennerrohr ist fest im Brennerflansch montiert.
Ölvorwärmung
Das Heizöl wird während der Startphase vorgewärmt. Dazu schaltet
die Kesselregelung zunächst die Düsenstangenheizung ein. Sobald
die Ölvorwärmtemperatur erreicht ist, gibt der Thermostat der Dü-
senstangenheizung den Programmablauf frei. Die Aufheizzeit bei
Kaltstart beträgt 2 – 3 min.
Ablauf Feuerungsprogramm
Das Feuerungsprogramm wird vom Feuerungsautomaten über-
wacht. Es läuft in folgenden Schritten ab:
1 Ölvorwärmung.
2 Elektromotor läuft an, Vorbelüftung.
3 Zündung schaltet ein.
4 Magnetventil öffnet.
5 Flammenbildung.
6 Zündung schaltet aus.
7 Brenner läuft in Startlast (ca. 57 %).
8 Stabilisierungszeit läuft, danach Modulation auf Sollwerte.
Pos. Bezeichnung
10 Brennerflansch mit
Dichtung
11 Serviceschraube
12 Service-Innensechs-
kantschlüssel
Halter für Serviceposi-
tion
14 Einstelllehre
15 Ölpumpen-Steuergerät
16 Rezirkulationsrohr
17 Brennerrohr
18 Düsenstockdeckel
bis Bild 7-3
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
