Pos.
Bezeichnung
A
Ansicht von vorne
B
Ansicht von hinten
1
Bedienteil RoCon B1
2
Steckanschluss für Kommunikationskabel
3
Kommunikationskabel
Tab. 6-3
Legende zu
Bild 6-2
1
Rastnasen durch leichtes Einschieben eines kleinen Flach-
schraubendrehers an einer Seite des Bedienteils entriegeln
6-2, Pos. 1) und Bedienteil nach vorn herausziehen.
2
Zum vollständigen Ausbau, das Kommunikationskabel
Pos. 3) auf der Rückseite des Bedienteils ausstecken.
Bedienteil einbauen
▪ Kommunikationskabel auf Rückseite des Bedienteils
Pos. 2) einstecken.
▪ Bedienteil in den Schaltfeldausschnitt einschieben, bis die Rastna-
sen wieder verriegeln.
6.3
Kabel austauschen
GEFAHR: STROMSCHLAGGEFAHR
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
▪ Vor Beginn der Arbeiten an Kabeln diese von der
Stromversorgung trennen (externen Hauptschalter
ausschalten, Sicherung trennen) und gegen unbeabsich-
tigtes Wiedereinschalten sichern.
Die Anschlusskabel können entweder am Kesselschaltfeld oder an
den jeweiligen Bauteilen gelöst werden.
▪ Die Kabel der geräteinternen Komponenten sind unlösbar mit den
Platinensteckern verbunden. Sie sind am jeweiligen Bauteil lösbar
mit Steckern verbunden.
▪ Die Kabel externer Komponenten (z. B. Außentemperaturfühler)
oder von nicht zum Lieferumfang gehörenden Bauteilen werden
an den Platinensteckern mit Schraubklemmen angeschlossen.
Kabel wechseln
1
Kesselverkleidung abnehmen (siehe
2
Kesselschaltfeld öffnen (siehe
3
Zugentlastung des betroffenes Fühler- oder Anschlusskabel ent-
fernen und Kabel herausheben.
4
Den zugehörigen Stecker von der Schaltplatine abziehen, ggf.
Kabel vom Platinenstecker abklemmen.
5
Anderes Kabelende vom Bauteil trennen (Steckverbindung lösen
oder Kabel abklemmen).
6
Kabel ersetzen. Dabei auf den richtigen Kabelquerschnitt ach-
ten.
Das neue Kabel in der umgekehrten Reihenfolge einbauen. Dabei
beachten:
▪ Technische Spezifikationen des neuen Kabels muss den Werten
des ersetzten Kabels entsprechen (z. B. Leitungsquerschnitt).
▪ Die Platinenstecker sind form- und farbcodiert. Stecker nicht mit
Gewalt aufstecken.
▪ Zugentlastung wieder herstellen.
6.4
Fühler austauschen
Die meisten geräteinternen Fühler und Sensoren
getauscht werden, ohne das Kesselschaltfeld öffnen zu müssen.
Zum Abnehmen der Kesselverkleidung siehe
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
(Bild
(Bild
6-2,
(Bild
6-2,
Kap.
4.10).
Kap.
4.7.1).
(Bild
6-3) können
Kap.
4.10.
6
Regelung und elektronische Bauteile
GEFAHR: STROMSCHLAGGEFAHR
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
▪ Vor Beginn der Arbeiten an dem A2 F diesen von der
Stromversorgung trennen (Sicherung, Hauptschalter
ausschalten) und gegen unbeabsichtigtes Wiederein-
schalten sichern.

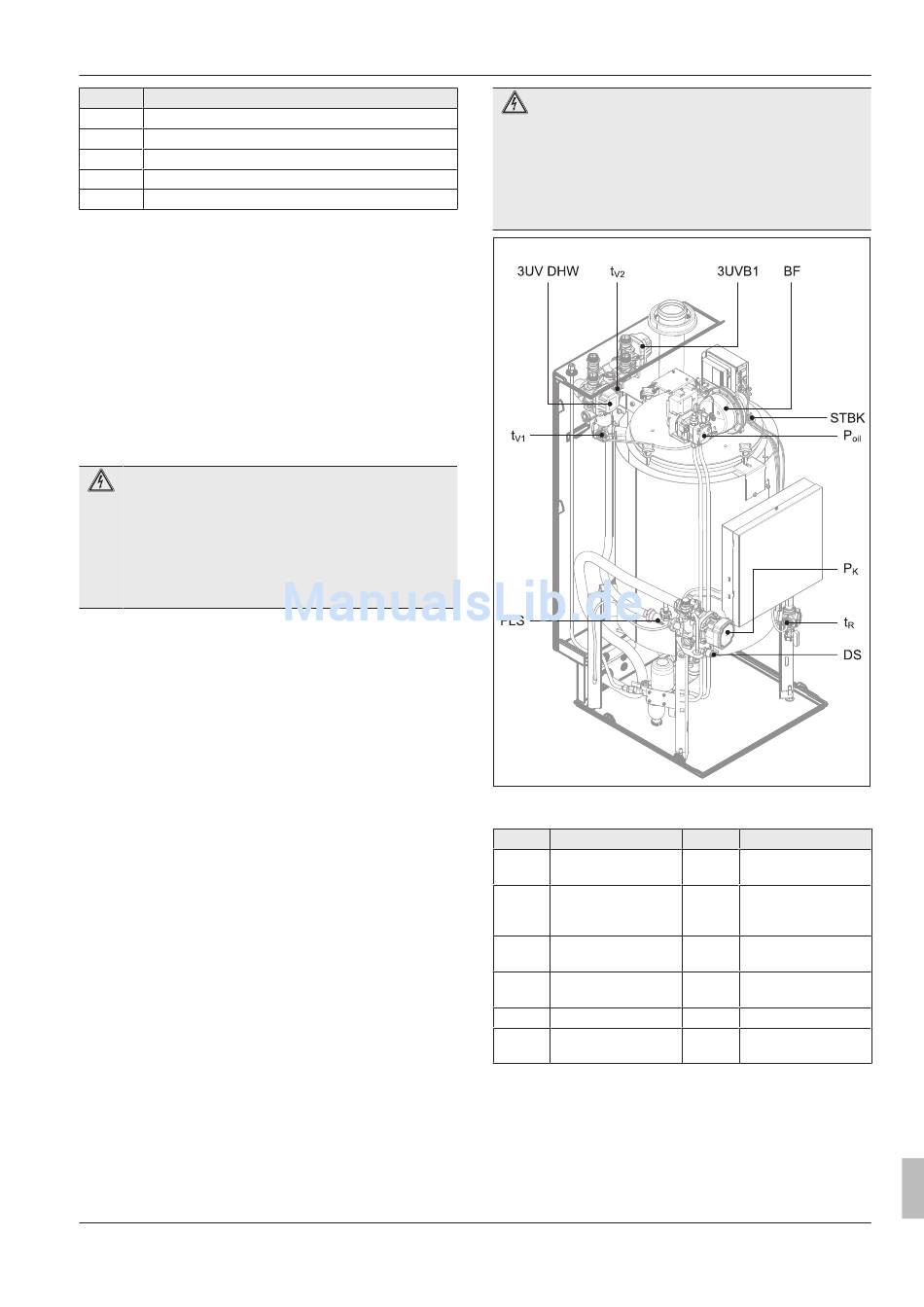

Bild 6-3
Lage der Sensoren und Motoren am Kessel (Vollaus-
stattung mit montiertem Smart start Kit)
Pos.
Bezeichnung
t
Vorlauftemperaturfüh-
v1
ler (Kesselkreis)
t
Interner Mischerfühler
v2
= Vorlauftemperatur-
fühler (Heizkreis)
t
Rücklauftemperatur-
R
fühler (Kesselkreis)
P
Heizungsumwälzpum-
K
pe
BF
Brennergebläse
STBK
Sicherheitstemperatur-
begrenzer
Tab. 6-4
Legende zu
Bild 6-3
Pos.
Bezeichnung
P
Ölpumpe
Oil
DS
Drucksensor
FLS
Durchflusssensor
3UV
3‑Wege-Verteilventil
DHW
3UVB1
3 Wege-Mischventil
Installations- und Betriebsanleitung
