1
Abblaseleitung und Membranausdehnungsgefäß gemäß
EN 12828 anschließen.
▪ Eventuell ausströmender Dampf oder Heizungswasser müssen
über eine geeignete, mit stetigem Gefälle ausgeführte Abblase-
leitung frostsicher, gefahrlos und beobachtbar abgeleitet wer-
den können.
▪ Ein ausreichend dimensioniertes und für die Heizungsanlage
voreingestelltes Membranausdehnungsgefäß anschließen. Zwi-
schen Wärmeerzeuger und Sicherheitsventil darf sich keine hy-
draulische Absperrung befinden.
▪ Membranausdehnungsgefäß an zugänglicher Stelle platzieren
(Wartung, Teileaustausch).
▪ Leitungsführung so ausführen, dass nach Montage die Gehäu-
seteile des A2 F problemlos eingesetzt werden können.
INFORMATION
Zwischen Wärmeerzeuger und Membranausdehnungsge-
fäß darf sich keine vom Anlagenbetreiber bedienbare hy-
draulische Absperrung befinden. Die für den Anschluss ei-
nes integrierten Membranausdehnungsgefäßes (Zubehör)
vorgesehene Stelle
(Bild 3-3
Auslieferzustand nicht verschlossen. Sollte das Membran-
ausdehnungsgefäß außerhalb des Wärmeerzeugers ange-
schlossen werden, muss diese Stelle bauseits abgedichtet
werden.
1
Rohrleitungen sorgfältig gegen Wärmeverluste und zur Vermei-
dung von Kondensatbildung dämmen (Dämmstärke mindestens
20 mm).
–
Wassermangelsicherung: Die Druck- und Temperaturüber-
wachung des A2 F schaltet den Öl-Brennwertkessel bei
Wassermangel sicher ab und verriegelt ihn. Bauseitig ist kei-
ne zusätzliche Wassermangelsicherung notwendig.
–
Schäden durch Ablagerungen und Korrosion vermei-
den: Anforderungen an das Heizungswasser beachten (sie-
he
Kap.
1.2.5).
4.6.2
Kondensatablauf anschließen
Das bei der Abkühlung der Verbrennungsgase im Kessel und im Ab-
gassystem entstehende Kondensat hat einen pH-Wert von 1,8 – 3,7.
Es muss, ggf. entsprechend den Richtlinien der Abwassertechni-
schen Vereinigung (DWA A251) vor der Einleitung in die öffentliche
Kanalisation neutralisiert werden.
INFORMATION
Abhängig von den Bestimmungen der kommunalen Ab-
wassernutzung kann auf die Neutralisation verzichtet wer-
den, wenn der Brennwertkessel ausschließlich mit Heizöl
EL schwefelarm betrieben wird.
Das Kondensat wird über den am Abgasbogen unter dem Kessel-
körper montierten Kondensatsiphon geleitet und anschließend an
die Kanalisation abgeführt.
Sofern das Kondensat vor Einleitung in die Kanalisation neutralisiert
werden muss, kann anstelle des Kondensatsiphons eine Kondensat
Box (Zubehör) in den Kessel eingebaut werden.
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
und
3-4, Pos. 25) ist im
4
Aufstellung und Installation

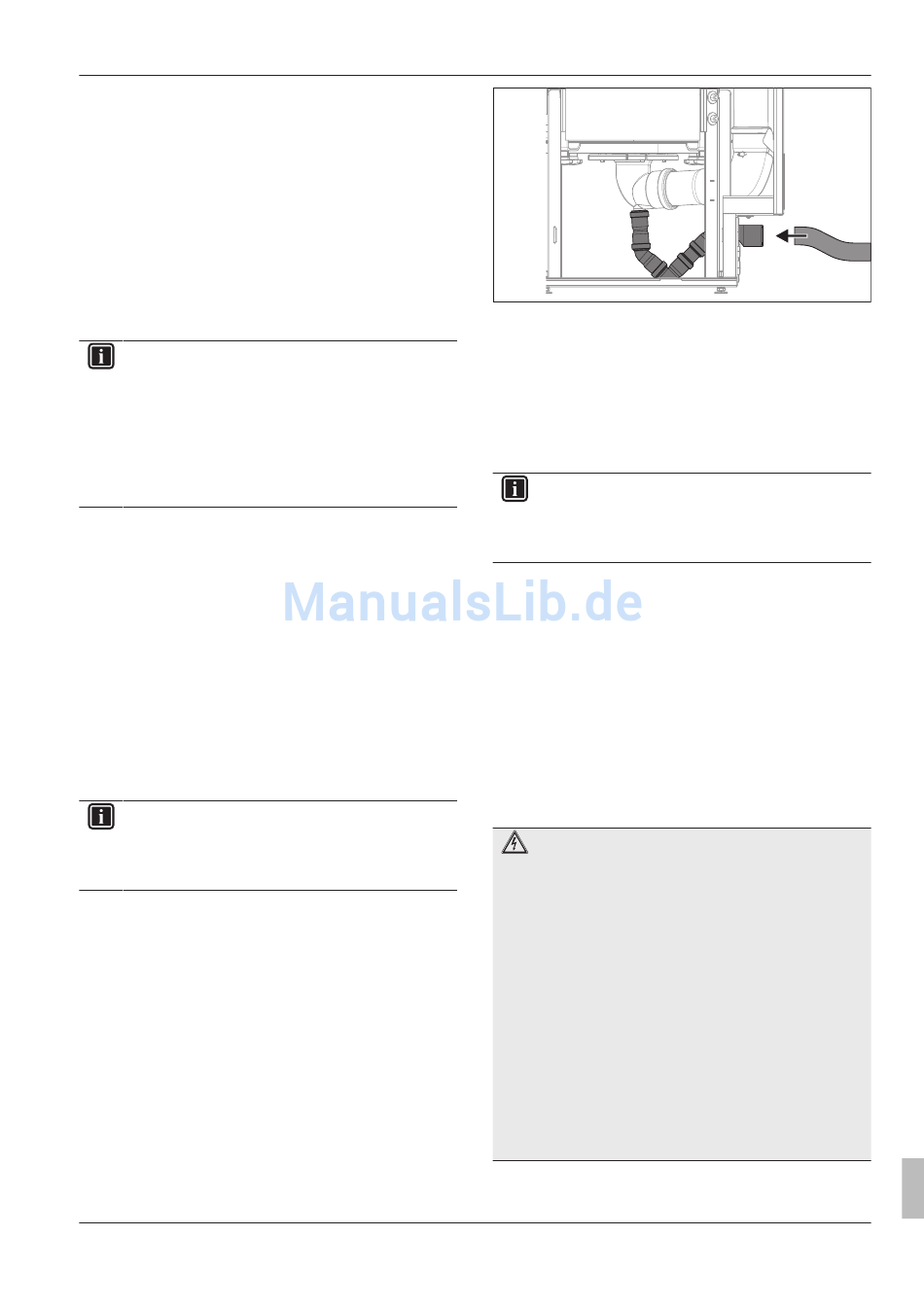

Bild 4-9
Anschluss der Kondensat-Ablaufleitung
Die Kondensat Box kann unter dem Kesselgestell montiert werden
und an das Abgasanschlussstück des Kessels angeschlossen wer-
den. Der Anschluss an das Abwassernetz ist für HT Rohr DN 50
ausgelegt.
1
Kondensat-Ablaufleitung (nicht im Lieferumfang enthalten) mit
freiem Einlauf zum Kanalisationsanschluss führen.
2
Kondensat-Ablauf vom Kessel aus fallend verlegen, damit sich
kein Kondensat im Abgasrohr stauen kann.
INFORMATION
Wenn im Aufstellraum keine Möglichkeit besteht, den Kon-
densatablauf mit ausreichendem Gefälle an das Abwasser-
system anzuschließen, muss bauseits eine Kondensathe-
bepumpe installiert werden.
3
Der komplette Auslauf darf nicht verschließbar sein und muss
das Kondensat sowie im Schadensfall das austretende Medium
(Heizungswasser) sicher und erkennbar nach außen abführen
(z. B. Schlauchanschluss an Bodenablauf oder transparenter
Abflussschlauch).
4
Zur Vermeidung eines Rückstaus im Abgasanschluss des Kes-
sels darauf achten, dass mit der Kondensatablaufleitung bis zum
Anschluss an die Abwasserleitung kein zusätzlicher Siphon ge-
bildet wird.
5
Kondensatsiphon bzw. Kondensat Box befüllen. Dazu über die
Revisionsöffnung der Abgasleitung Wasser einfüllen.
6
Kondensatablaufstrecke auf Dichtheit prüfen.
4.7
Elektrischer Anschluss
GEFAHR: STROMSCHLAGGEFAHR
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
▪ Vor Arbeiten an Strom führenden Teilen, alle Stromkrei-
se der Anlage von der Stromversorgung trennen (ex-
ternen Hauptschalter ausschalten, Sicherung trennen)
und gegen unbeabsichtigtes Wiedereinschalten sichern.
▪ Herstellung des elektrischen Anschlusses und Arbeiten
an elektrischen Bauteilen nur durch elektrotechnisch
qualifiziertes Fachpersonal unter Beachtung der gülti-
gen Normen und Richtlinien sowie der Vorgaben des
Energieversorgungsunternehmens und den Anweisun-
gen in dieser Anleitung.
▪ Niemals bauliche Veränderungen an Steckern oder
sonstigen elektrotechnischen Ausstattungsteilen vorneh-
men.
▪ Geräteabdeckungen und Wartungsblenden nach Be-
endigung der Arbeiten sofort wieder anbauen.
