▪ Anschluss der Zuluftleitung an einen bestehenden vertikalen
Schacht (z. B. Schornstein), der Bestandteil des Gebäudes ist.
▪ Der Querschnitt für diesen Installationsschacht muss so dimensio-
niert sein, dass zwischen Außenwand der Abgasleitung und
der Innenseite des Installationsschachtes folgender Min-
destabstand eingehalten wird:
▪ bei rechteckigem Schachtquerschnitt: 2 cm
▪ bei rundem Schachtquerschnitt: 3 cm
B
:
23
▪ Abgasleitung ohne Strömungssicherung - Unterdruckbetrieb
▪ Eigenschaften und Anwendungsmöglichkeiten der Abgasleitung:
▪ Mindestanforderungen nach
Kap. 4.5.1
▪ Mündung Abgasaustritt ins Freie
▪ Zuluft direkt aus Geräteaufstellraum (siehe
▪ Sofern die Dimensionierung der Abgasleitung von der in dieser
Anleitung beschriebenen abweicht, ist ein geeigneter rechneri-
scher Dimensionierungs-Nachweis erforderlich.
▪ Daten zur Dimensionierungsberechnung siehe
B
:
23P
▪ wie B
, aber Überdruckbetrieb
23
B
:
33
▪ Anschluss von mehr als einem Gerät an eine gemeinsame Abgas-
anlage (Unterdruck-Abgasschacht).
▪ vertikale Mündung Abgasaustritt.
▪ Zuluft direkt aus Geräteaufstellraum (siehe
▪ Geeigneter rechnerischer Dimensionierungs-Nachweis erforder-
lich, dass bei Abgaseintritt in diese Abgasanlage Unterdruck
herrscht.
▪ Daten zur Dimensionierungsberechnung siehe
▪ Unter Überdruck stehende Teile der Verbindungsleitung sind als
konzentrisches Leitungssystem zu führen.
B
:
53
▪ wie B
, aber Anschluss an zugehörige Abgasleitung inklusive Ab-
33
gasmündung.
B
:
53P
▪ wie B
, aber Überdruckbetrieb.
53
Abstände von Halterungen und Versatz
Der Abstand der Halterungen der Abgasleitung darf im vertikalen
Bereich maximal 2 m betragen.
Im horizontalen Bereich der Verbindungsleitungen müssen die Hal-
terungen so dicht angebracht werden, dass sich sicher kein Gefälle
bilden kann, indem sich Kondensat stauen könnte.
Sollte im vertikalen Teil der Abgasleitung ein Versatz erforderlich
sein, darf der größte Winkel nicht größer als 45° sein. Bei außen lie-
gender Installation darf die Höhe über der letzten Halterung nicht
mehr als 1,5 m betragen.
4.3
Transport und Anlieferung
WARNUNG
Heben oder Verschieben des A2 F an der Verkleidung
kann das Gerät beschädigen.
▪ Den A2 F nur mit abgenommener Verkleidung, zu zweit
an den dafür vorgesehenen Griffmulden in der Gerä-
terückwand und am Kesselgestell tragen.
Der A2 F wird auf einer Palette angeliefert. Alle Flurförderzeuge wie
Hubwagen und Stapler sind für den Transport geeignet.
Lieferumfang
▪ A2 F (vormontiert)
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
erfüllt.
Kap.
4.2.3).
Kap.
14.1.
Kap.
4.2.3).
Kap.
14.1.
4
Aufstellung und Installation
▪ Kesselverkleidung (siehe
▪ Schrauben für Kesselverkleidung
▪ Dokumentationspaket
▪ Kabelbinder
▪ Ölfilter
▪ Außentemperaturfühler

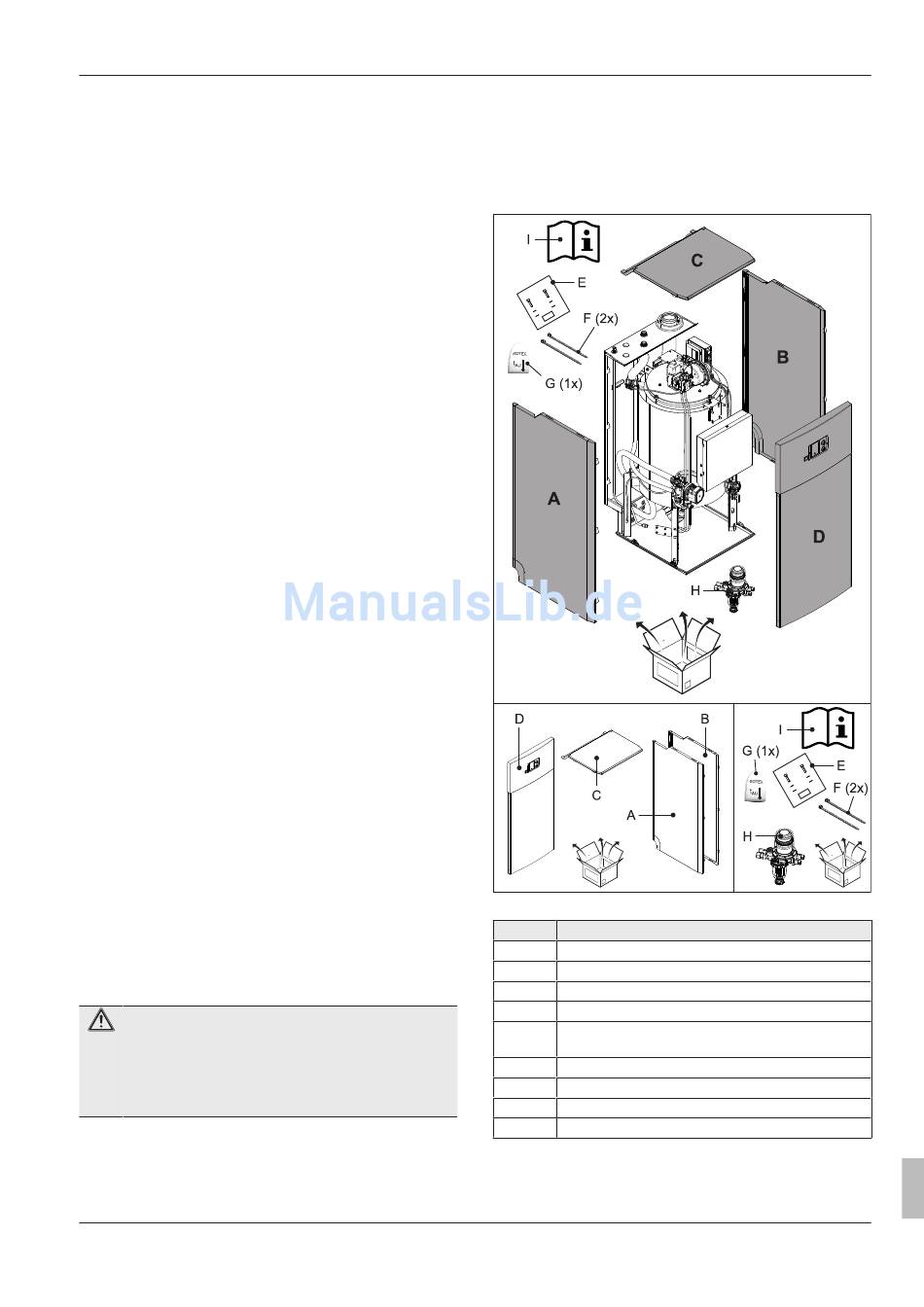

Bild 4-3
Lieferumfang Serien-Zubehörpaket
Pos.
Bezeichnung
A
Kesselverkleidung – Seitenblende
B
Kesselverkleidung – Seitenblende
C
Kesselverkleidung – Deckel
D
Kesselverkleidung – Frontblende
E
Kleinzubehör: Schrauben, 4-poliger Platinenstecker, Zu-
gentlastungsclip (3x)
F
Kabelbinder
G
Außentemperaturfühler
H
Ölfilter
I
Dokumentation
Tab. 4-3
Legende zu
Bild 4-3
Zubehör für den A2 F siehe Preisliste.
4-3)
Installations- und Betriebsanleitung
15
