4 Aufstellung und Installation

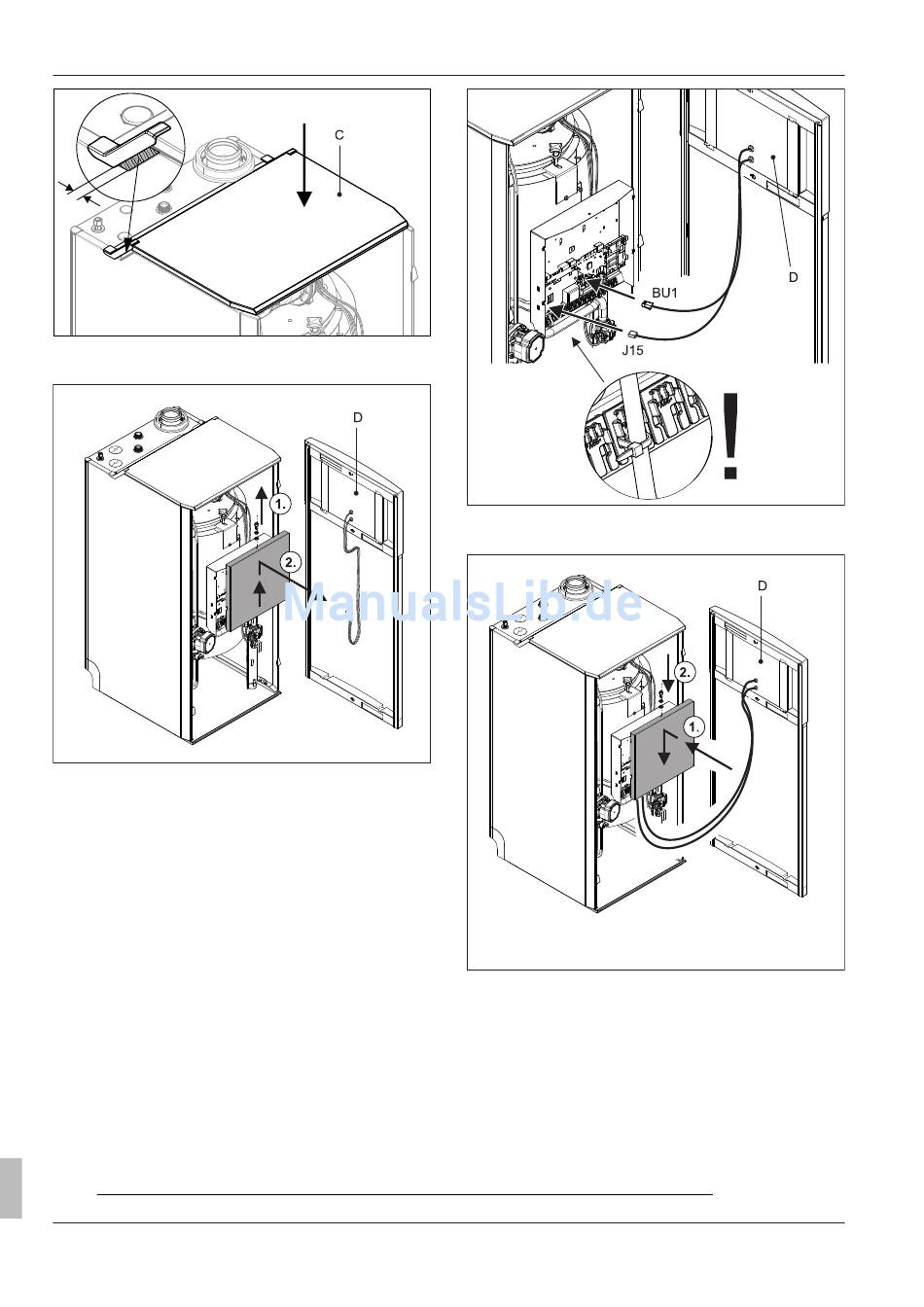

Bild 4-21 Kesselverkleidung montieren - Deckel aufsetzen
3 Kesselschaltfeld öffnen. Frontblende bereithalten.
Bild 4-22 Kesselverkleidung montieren - Kesselschaltfeld öffnen
4 Verbindung zwischen Regelung (Bedienteil) und Kesselschalt-
feld herstellen. Die Kabel mit den Platinensteckern J15 und BU1
an Schaltplatine RoCon BE 2 anschließen und Zugentlastung
der Kabel sicherstellen (Bild
(6)
Legende siehe
Installations- und Betriebsanleitung
28
(6)
4-11).
Tab. 4-13
Bild 4-23 Kesselverkleidung montieren - Kabel einstecken
5 Kesselschaltfeld wieder schließen.
(6)
Bild 4-24 Kesselverkleidung montieren - Kesselschaltfeld schlie-
(6)
ßen
6 Frontblende zum Gerät führen und in den Seitenblenden einras-
ten lassen. Dazu die Frontblende seitlich am Blechteil anfassen.
Zuerst die linke Seite einhängen und nach unten drücken, dann
die rechte Seite einhängen und nach unten drücken.
(6)
