6
Regelung und elektronische Bauteile
6
Regelung und elektronische
Bauteile
6.1
Bedienelemente am
Kesselschaltfeld
INFORMATION
Der A2 F ist mit der Regelung RoCon BF ausgestattet. Die
eingebaute digitale Regelung dient zur Ansteuerung eines
direkten Heizkreises und eines optionalen Speicherlade-
kreises.
Sie kann mit Zubehörkomponenten vielseitig erweitert wer-
den.
Eine genaue Beschreibung finden Sie in der Dokumentati-
on "Regelung RoCon BF".

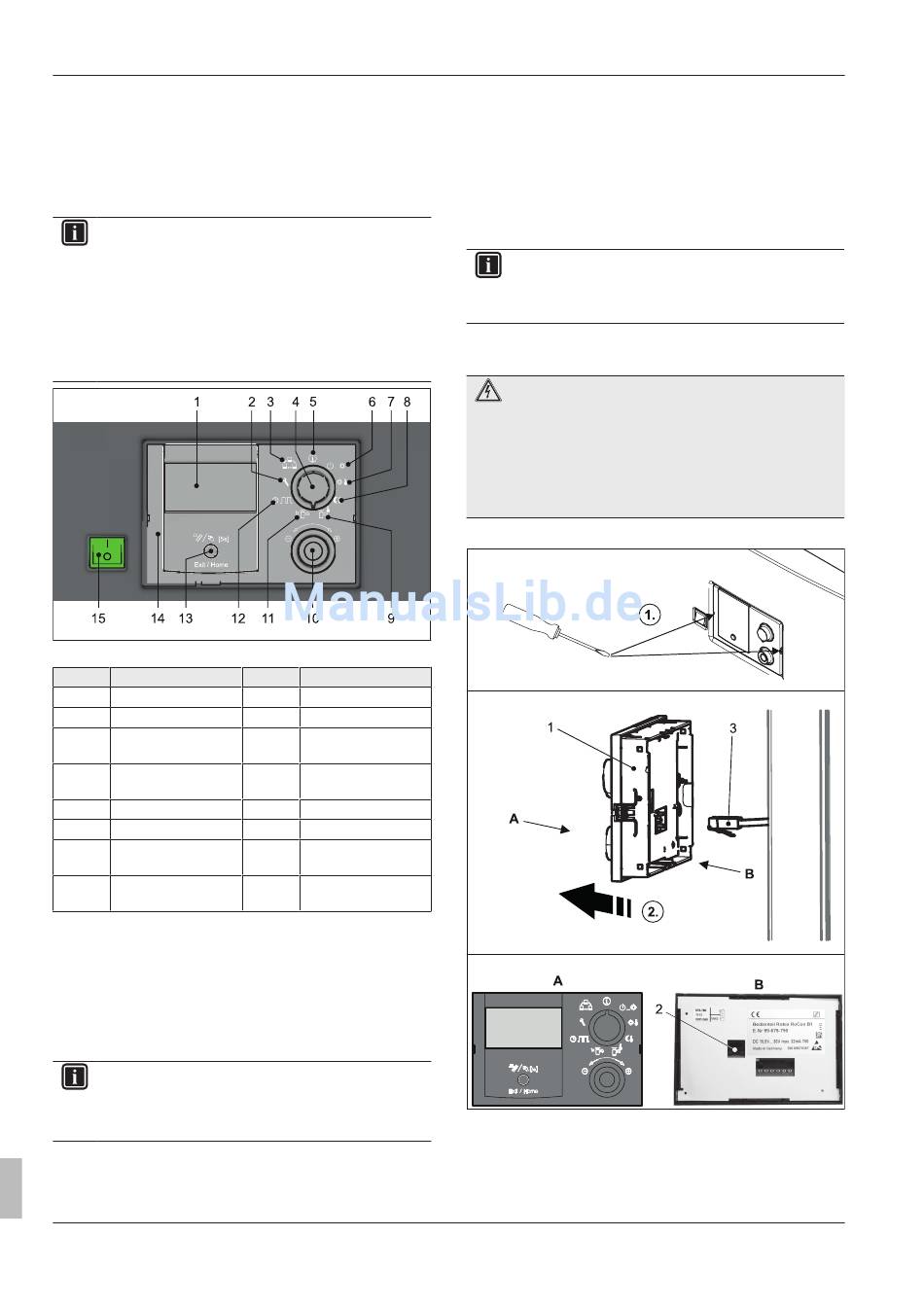

Bild 6-1
Bedienelemente am Kesselschaltfeld
Pos.
Bezeichnung
1
Klartextdisplay
2
Stellung: Konfiguration 10
3
Stellung: Fern-Einstel-
lung
4
Drehschalter
5
Stellung: Info
6
Stellung: Betriebsart
7
Stellung: Raumsoll
Tag
8
Stellung: Raumsoll
Nacht
Tab. 6-1
Legende zu
Bild 6-1
Netzschalter
Ein- und Ausschalten des A2 F. Bei eingeschalteter Heizungsanlage
(Netzschalter in Stellung I) ist das Display beleuchtet.
Bedienteil RoCon B1
Das Bedienteil ist mit einem farbig hinterleuchteten Klartextdisplay
ausgestattet.
INFORMATION
Störungen werden allgemein mit einem Fehlercode und ei-
ner Klartext-Fehlermeldung im Display angezeigt.
Hinweise zur Störungsbehebung siehe
Die Farbe der Hintergrundbeleuchtung kennzeichnet den Betriebs-
status und den Programmiermodus:
Weiß:
Standardbeleuchtung, normale Betriebsanzeige.
Installations- und Betriebsanleitung
32
Pos.
Bezeichnung
9
Stellung: WW Solltemp
Drehtaster
11
Stellung: WW Nachla-
dung
12
Stellung: Zeitpro-
gramm
13
Exit-Taste
14
Bedienteil RoCon B1
15
Netzschalter
Kap.
10.
Rot:
Fehlerstatus, je nach Art des Fehlers funktioniert der
Kessel mit Einschränkungen weiter.
Grün:
Programmiermodus mit Betreiberberechtigung.
Blau:
Programmiermodus mit Fachmannberechtigung.
Im normalen Anlagenbetrieb sollte der Drehschalter auf Stellung "In-
fo" stehen.
Im Display der Regelung werden die wichtigsten Anlagentemperatu-
ren und Betriebszustände angezeigt.
INFORMATION
Weitere Hinweise und eine genaue Beschreibung finden
Sie in der Dokumentation "Regelung RoCon BF". Sie ist im
Lieferumfang des A2 F enthalten.
6.2
Bedienteil RoCon B1 austauschen
GEFAHR: STROMSCHLAGGEFAHR
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
▪ Vor Beginn der Wartungsarbeiten am Kesselschaltfeld
dieses von der Stromversorgung trennen (Sicherung,
Hauptschalter ausschalten) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Bedienteil ausbauen
Bild 6-2
Bedienteil aus-/einbauen
Daikin/ROTEX A2 F
Öl-Brennwertkessel A2 F
008.1546499_02 – 04/2018 – DE
