Abgasleitung Anschließen - Daikin Rotex A2 F 18H Betriebsanleitung

4 Aufstellung und Installation
Aufstellvariante Max. zulässige Höhe der Abgasleitung
(gemäß Bild 9)
A2 F 18H
(3) (4)
1 8
(5)
2 10
(5)
3 10
(5) (4)
4 7
(3) (4)
5 25
(3) (4)
6 25
Tab. 4-5 Maximal zulässige Höhe der Abgasleitung in m
Bei Beschränkung des Leistungsbereichs wird gegebenenfalls eine
Neuberechnung der maximal zulässigen Höhe der Abgasleitung not-
wendig. Die Kenngrößen für die Abgasberechnung können Sie
4-6 und Kap. 14 entnehmen.

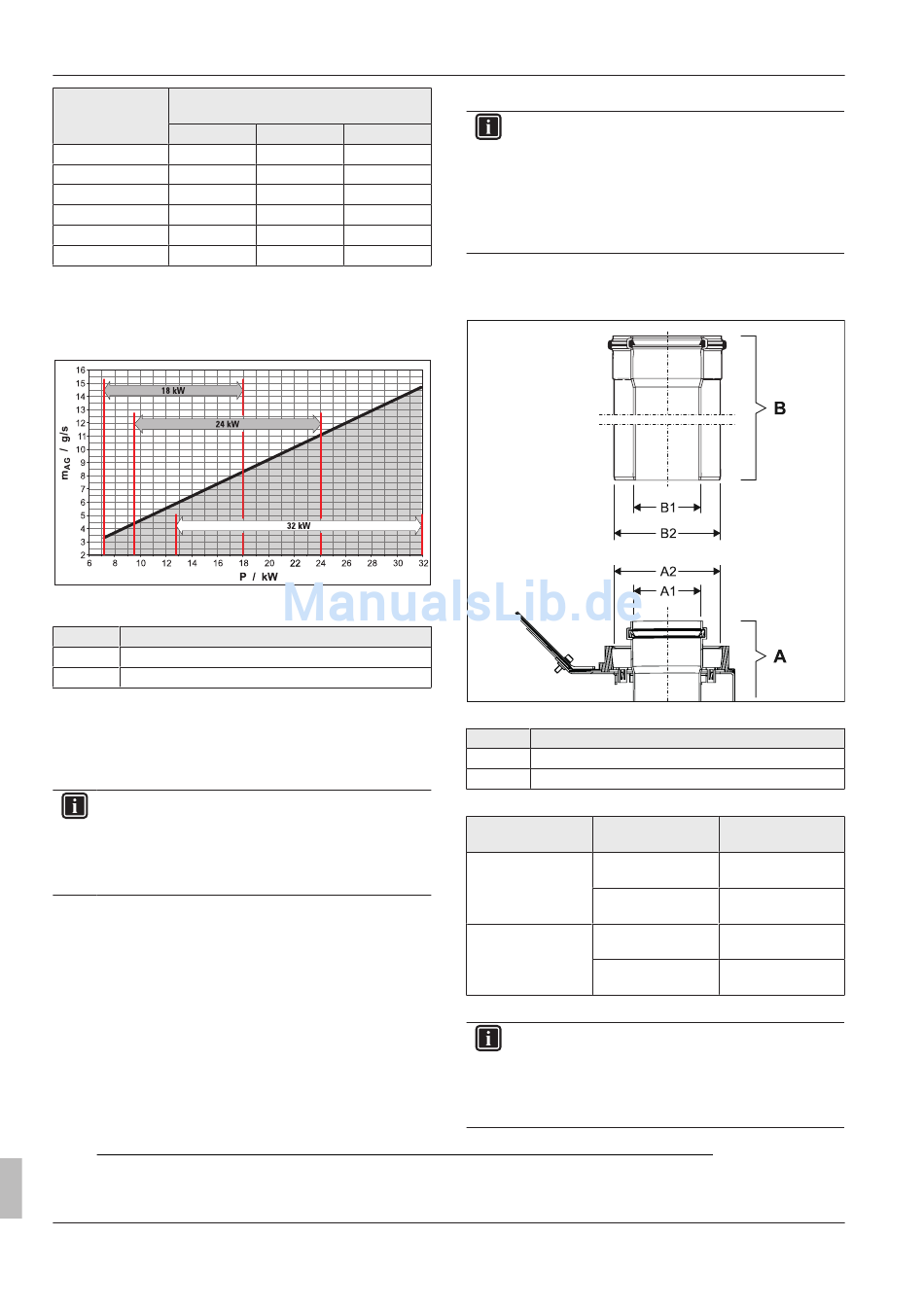

Bild 4-6 Abgasmassenstrom in Abhängigkeit von der Brennerbe-
lastung (alle Typen)
Pos. Bezeichnung
m Abgasmassenstrom
AG
P Brennerbelastung
Tab. 4-6 Legende zu Bild 4-6
Der Abgasmassenstrom der Anlage hängt von der Brennerleistung
des A2 F ab.
4.5.2 Abgasleitung anschließen
INFORMATION
Der ausführende Fachbetrieb muss sich vor Beginn der Ar-
beiten mit dem Bezirksschornsteinfeger abstimmen. Auch
in Regionen, in denen es nicht gesetzlich vorgeschrieben
ist, empfehlen wir, die Beteiligung des Bezirksschornstein-
fegers mit einem Formblatt aktenkundig zu machen.
Voraussetzungen
▪ Das Abgassystem erfüllt die in
rungen.
▪ Das Abgassystem erfüllt gegebenenfalls weiterführende nationale
oder regionale Sicherheitsanforderungen.
▪ Der A2 F ist korrekt aufgestellt.
(3)
Schachtquerschnitt bei DN 80: 135 mm x 135 mm
(4)
Eine horizontale Verbindungsleitung mit 2 m Länge und einer 87°-Umlemkung sind berücksichtigt
(5)
Konzentrische Abgas-Zuluftleitung DN 80/125
Installations- und Betriebsanleitung
18
DN 80
A2 F 24H A2 F 32H
12 18
14 20
14 20
7 10
25 25
25 25
Kap. 4.5.1 dargestellten Anforde-
Anschluss
INFORMATION
Wir empfehlen die Verwendung der zugehörigen LAS-Bau-
sätze (siehe Kap. 4.5.3). Sie erfüllen alle Anforderungen
und sind zudem mit besonders säurebeständigen Dichtun-
gen ausgestattet.
Zur Installation der abgas- und zuluftführenden System-
bauteile bzw. deren Befestigungen sind die dazugehörigen
Montageanleitungen zu beachten.
1 A2 F innerhalb des Aufstellraumes an die Abgasanlage anschlie-
ßen (Bild 4-1).
2 Typenschild der Abgasleitung im Aufstellraum anbringen.
Bild 4-7 Anschlussmaße Abgasleitung
Pos. Bezeichnung
A Kesselseitiger Anschluss
B Abgasseitiger Anschluss
Tab. 4-7 Legende zu Bild 4-7
Anschlussseite Anschluss
A Kesselseitig A1 Abgas DN 80
Muffe
A2 Zuluft DN 125
Muffe
B Abgasseitig B1 Abgas DN 80
B2 Zuluft DN 125
Tab. 4-8 Anschlussmaße LAS-Anschluss des A2 F
INFORMATION
Durch Resonanzen im Abgassystem kann es in Einzelfäl-
len zu einer verstärkten Geräuschentwicklung an der Mün-
dung der Abgasleitung kommen. Der Schallpegel kann
durch die Verwendung eines Schalldämpfers (E8 MSD
bzw. E11 MSD) wirksam verringert werden.
Anschlussmaß in
mm
Innendurchmesser
+0,8
= 80,4
Innendurchmesser
-0,5
= 127,0
Innendurchmesser
+0,3
= 80,0
Innendurchmesser
+0,3
= 126,0
