Pelleteinsatz Pvertical
LEVEL
THERMOCOMFORT
SHOW CRONO
Display

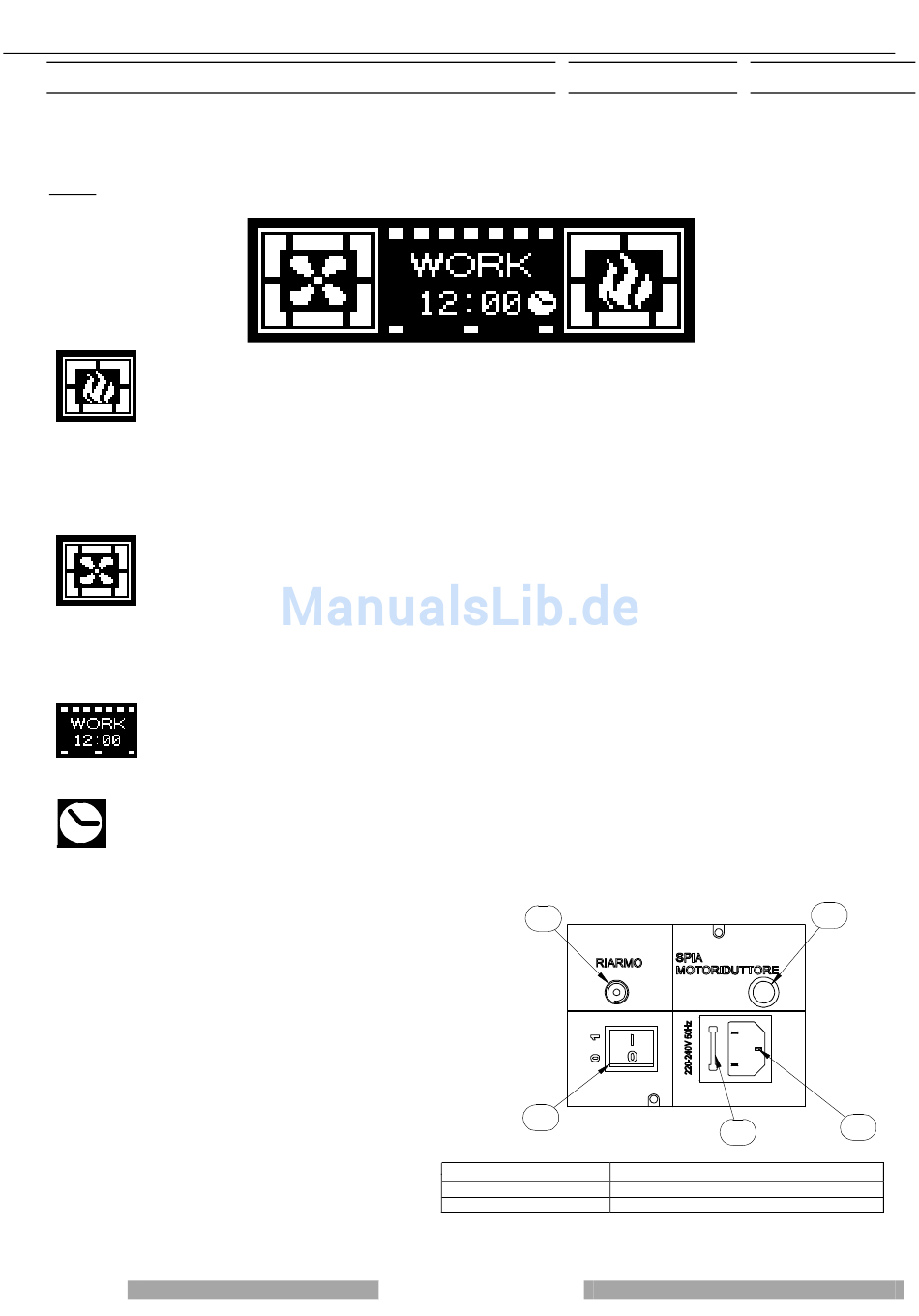

Auf dem Display werden die folgenden Informationen angezeigt:
Anzeige der eingestellten Verbrennungsleistung und somit des Pelletverbrauchs durch das Aufleuchten
der Balken um das Flammensymbol. Die Logik ist wie folgt:
Ein Balken eingeschaltet:
Zwei Balken eingeschaltet:
Drei Balken eingeschaltet:
Vier Balken eingeschaltet:
Fünf Balken eingeschaltet:
Keine Balken eingeschaltet: Das Gerät ist in der Phase OFF
Anzeige der eingestellten Gebläseleistung und somit der Geschwindigkeit des Raumgebläses, durch das
einstellen der Balken um das Gebläsesymbol. Die Logik ist wie folgt:
Ein Balken eigeschaltet:
Zwei Balken eingeschaltet:
Drei Balken eingeschaltet:
Vier Balken eingeschaltet:
Fünf Balken eingeschaltet:
Sechs Balken eingeschaltet:
In dem oberen Teil des Displays werden Punkte angezeigt, jeder Punkt entspricht einem Wochentag (z.B. 1
Punkt entspricht Montag, 2 Punkte entsprechen Dienstag...etc.).
Unter diesen Punkten wird der Betriebsstatus des Gerätes angezeigt, der START, OFF oder WORK sein kann.
Weiter unten wird die aktuelle vom Nutzer eingestellte Uhrzeit angezeigt.
Die Präsenz des Uhrsymbols auf dem Display gibt an, dass die Programmierung CRONO aktiviert wurde, wenn
auf dem Display dieses Symbol nicht erscheint, wurden die Programmierungen CRONO deaktiviert.
(Siehe Abschnitt 5.4)
5.2 BESCHREIBUNG RÜCKSEITIGES VERSORGUNGSPANEEL
Im Folgenden werden die Bestandteile des rückseitigen Ver-
sorgungspaneels beschrieben:
1) Versorgungsdose 220V-240V 50Hz
2) Hauptschalter 0/I.
3) Test-Kontrolllampe des Motors zum Laden mit Pellets.
Die Kontrolllampe schaltet sich gleichzeitig mit der Aktivierung des
Motors zum Laden mit Pellets ein.
4) Abdeckung der Taste für rückstellbares Thermostat.
Bei Übertemperatur blockiert das rückstellbare Thermostatdas Laden
mit Pellets. Zur Wiederinbetrienahme des Gerätes muss es abkühlen.
Nach Kontrolle und Behebung der Ursachen, die Schutzkappe
abnehmen und die Taste drücken.
5) Schutzsicherung (Schmelzsicherung). + Reservesicherung
Seite 17
Ermöglicht die Änderung der Rotationsgeschwindigkeit des Rauchabsaugers. (Siehe Abschnitt 5.5)
Ermöglicht die Aktivierung des Anschlusses mit der optionalen Fernbedienung. (Siehe Abschnitt
5.6)
Ermöglicht die Überprüfung der durch CRONO vorgenommenen Programmierungen (siehe Abs. 5.7)
Mindest-Verbrennungsleistung (und somit mit dem Mindest-Pelletverbrauch)
Zweite Verbrennungsleistung
Dritte Verbrennungsleistung
Vierte Verbrennungsleistung
Maximale Verbrennungsleistung (und somit der maximale Pelletverbrauch)
. Minimale Gebläseleistung
Zweite Gebläseleistung
Dritte Gebläseleistung
Vierte Gebläseleistung
Fünfte Gebläseleistung
maximale Gebläseleistung
4
2
Legenda: Legende:
RIARMO ENTRIEGELUNG
SPIA MOTORIDUTTORE KONTROLLLAMPE GETRIEBEMOTOR
3
1
5
