Installations-, Betriebs- und Wartungsanleitung
Pelleteinsatz Pvertical
• Verbundkamin: Vor Ort installierter oder gebauter Kamin aus einer Kombination aufeinander abgestimmter Komponenten wie
Innenrohr (direkt mit den Rauchgasen in Berührung kommende Wand), eventueller Dämmung und Außenmantel (Wand), die
von verschiedenen Herstellern geliefert werden können.
• Sanierung: Es werden Sanierrohre aus nicht brennbarem Material in einen bestehenden Kanal / Schacht (auch wenn dieser
neueren Baudatums ist) eingezogen, dieser muss frei sein und darf ausschließlich für die Abführung von Abgasen genutzt werden.

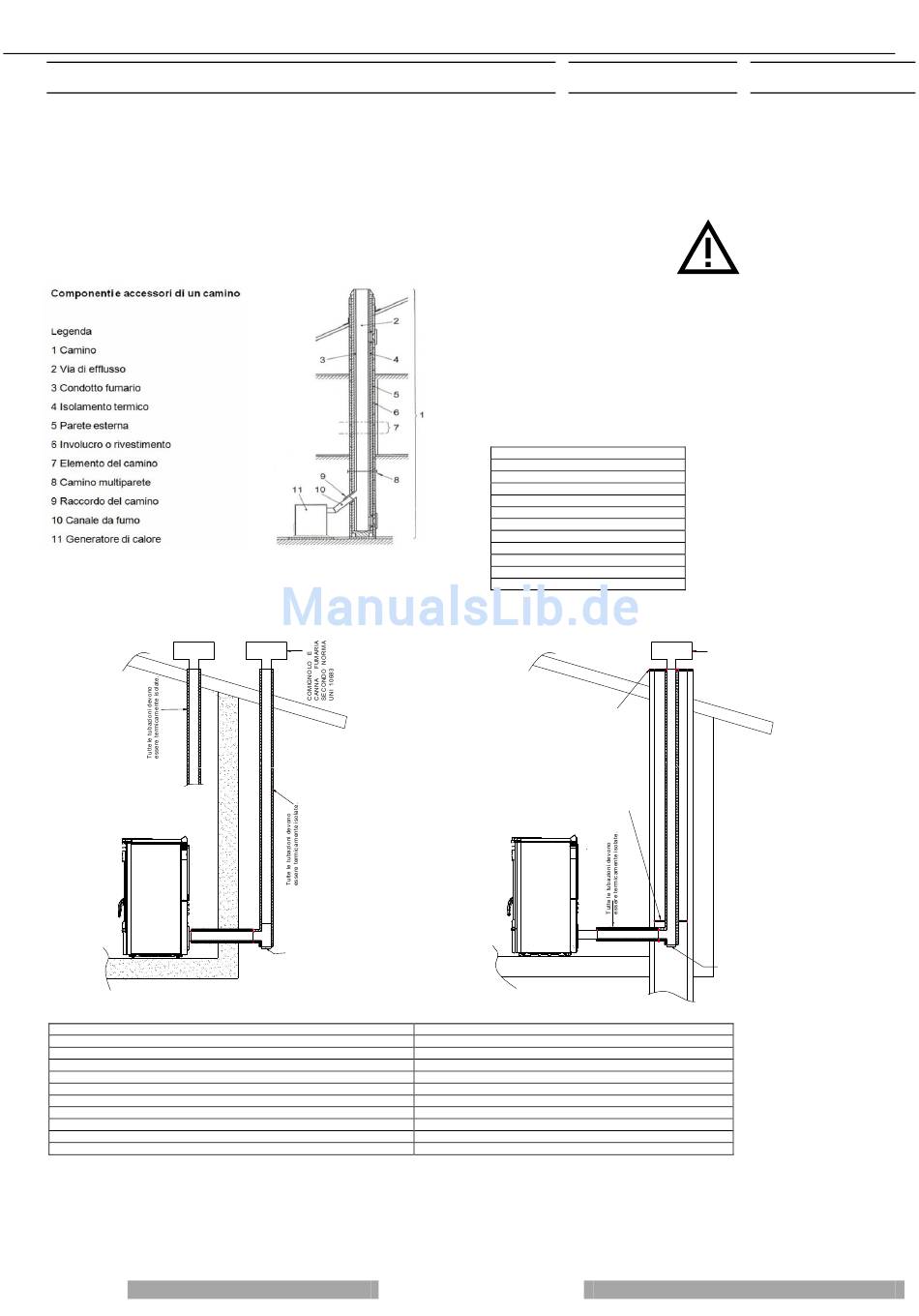

10.3.2 BESTANDTEILE RAUCHABZUG / RAUCHGASSYSTEM

INTERNO
LEGENDA
COMIGNOLO E CANNA FUMARIA SECONDO NORMA UNI 10683
TUTTE LE TUBAZIONI DEVONO ESSERE TERMICAMENTE ISOLATE
ISPEZIONE
ALTEZZA SUPERIORE A 5 metri
Pendenza 3% - 5%
2-3 metri MAX
INTERNO
ESTERNO
LASTRA DI COPERTURA
LAMIERA DI ACCIAIO A TENUTA STAGNA
Seite 39
ESTERNO
ISPEZIONE
LEGENDE
SCHORNSTEIN UND RAUCHABZUG NACH DER NORM UNI 10683
ALLE ROHRLEITUNGEN MÜSSEN WÄRMEGEDÄMMT SEIN
INSPEKTIONSSTELLE
HÖHE ÜBER 5 M
Gefälle 3% - 5%
MAX. 2-3 Meter
INNEN
AUSSEN
ABDECKPLATTE
DICHT SCHLIESSENDES STAHLBLECH
Jeder Kamin muss mindestens aus den von der Norm UNI
EN 10683 vorgegebenen Komponenten bestehen, die auch
in der Abbildung links dargestellt sind:
In jedem Fall verboten ist die Rauchabführung über die
Wand, also über die Fassade der Gebäudewand ohne
Kamin / Rauchabzug / Rauchführung, mit dem / der die
Verbrennungsprodukte zum Dach geführt werden.
LEGENDE
1 Kamin
2 Abströmweg
3 Rauchführung
4 Wärmedämmung
5 Außenwand
6 Mantel oder Verkleidung
7 Kaminelement
8 Mehrwandiger Kamin
9 Verbindungsstück des Kamins
10 Rauchrohr
11 Wärmeerzeuger
LASTRA DI
COPERTURA
LAMIERA DI ACCIAIO
A TENUTA STAGNA
COMIGNOLO E
CANNA FUMARIA
SECONDO NORMA
UNI 10683
ISPEZIONE
