2 Installation
2.3

Scanner justieren

1
3

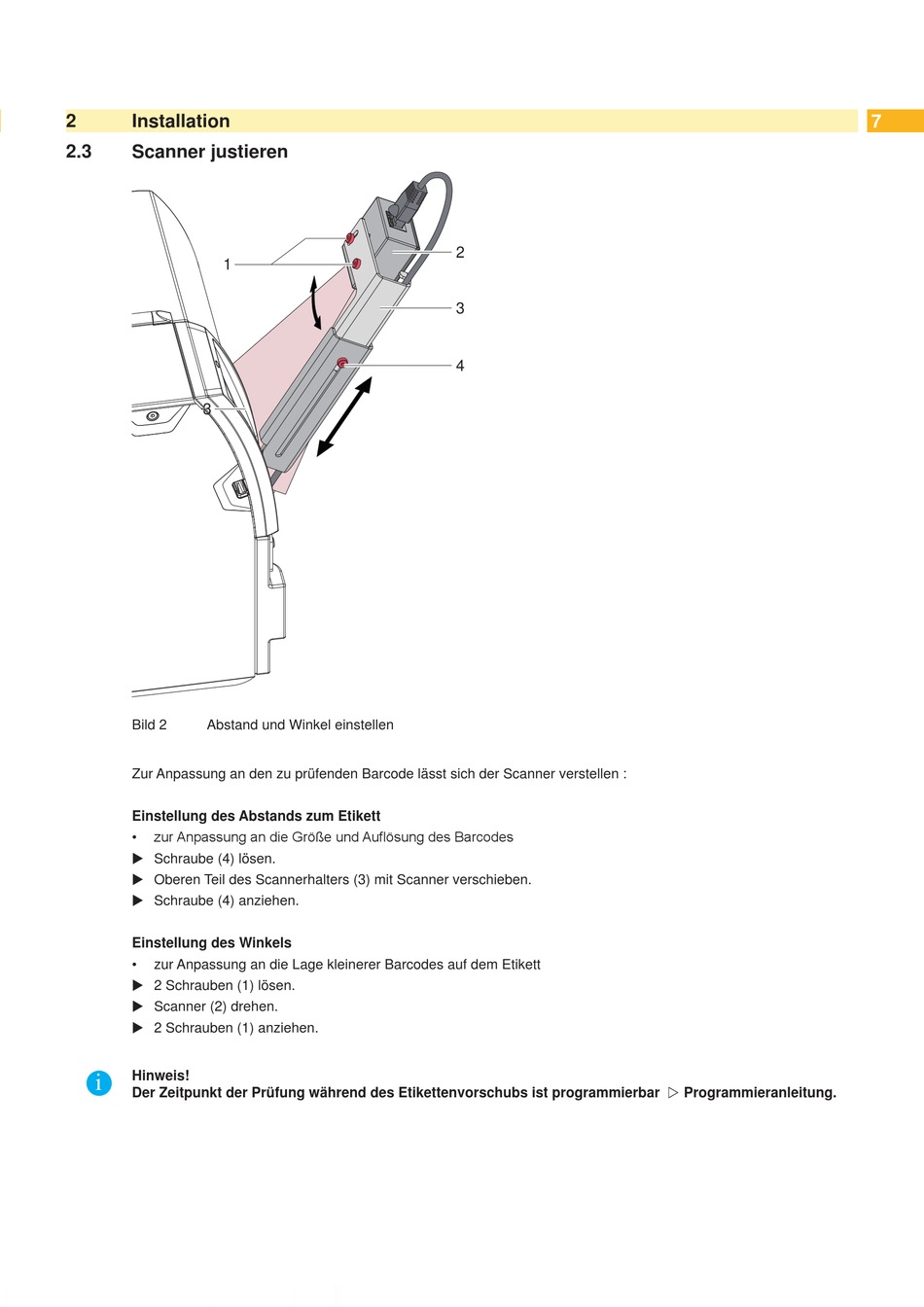

Bild 2 Abstand und Winkel einstellen
Zur Anpassung an den zu prüfenden Barcode lässt sich der Scanner verstellen :
Einstellung des Abstands zum Etikett
zur Anpassung an die Größe und Auflösung des Barcodes
•
 Schraube (4) lösen.
 Oberen Teil des Scannerhalters (3) mit Scanner verschieben.
 Schraube (4) anziehen.
Einstellung des Winkels
• zur Anpassung an die Lage kleinerer Barcodes auf dem Etikett
 2 Schrauben (1) lösen.
 Scanner (2) drehen.
 2 Schrauben (1) anziehen.
i
Hinweis!
Der Zeitpunkt der Prüfung während des Etikettenvorschubs ist programmierbar  Programmieranleitung.
