Montage

6.2.1 Dosiersystem

22
HINWEIS!
Maximal zulässiger Betriebsdruck des Durchlaufge‐
bers
Den Druck direkt an der Messwasser-Entnahmestelle
durch einen Druckminderer auf max. 2 bar (bei 30 °C)
begrenzen. Sonst wird der maximal zulässige
Betriebsdruck des Durchlaufgebers überschritten.
Am Auslauf darf sich kein Gegendruck von über 2 bar
(bei 30 °C) aufbauen. Sonst wird der maximal zuläs‐
sige Betriebsdruck des Durchlaufgebers überschritten.
1. Mit Durchfluss-Sensor: Schieben Sie den Durchfluss-Sensor
in den Durchlaufgeber und ziehen Sie den Übergangsnippel
und den Klemmnippel an
2. Führen Sie den Messwasserzulauf über einen Kugelhahn
vom Filterkreislauf an den Durchlaufgeber, siehe Abbil‐
dungen oben
3. Führen Sie den Messwasserabfluss vom Durchlaufgeber
über einen Kugelhahn in den Filterkreislauf, siehe Abbil‐
dungen oben
4. Installieren Sie für jedes Dosierventil eine Muffe 1/2" an das
Rohr des Filterkreislaufes
5. Schrauben Sie die Dosierventile in eine Muffe des Rohrs des
Filterkreislaufes

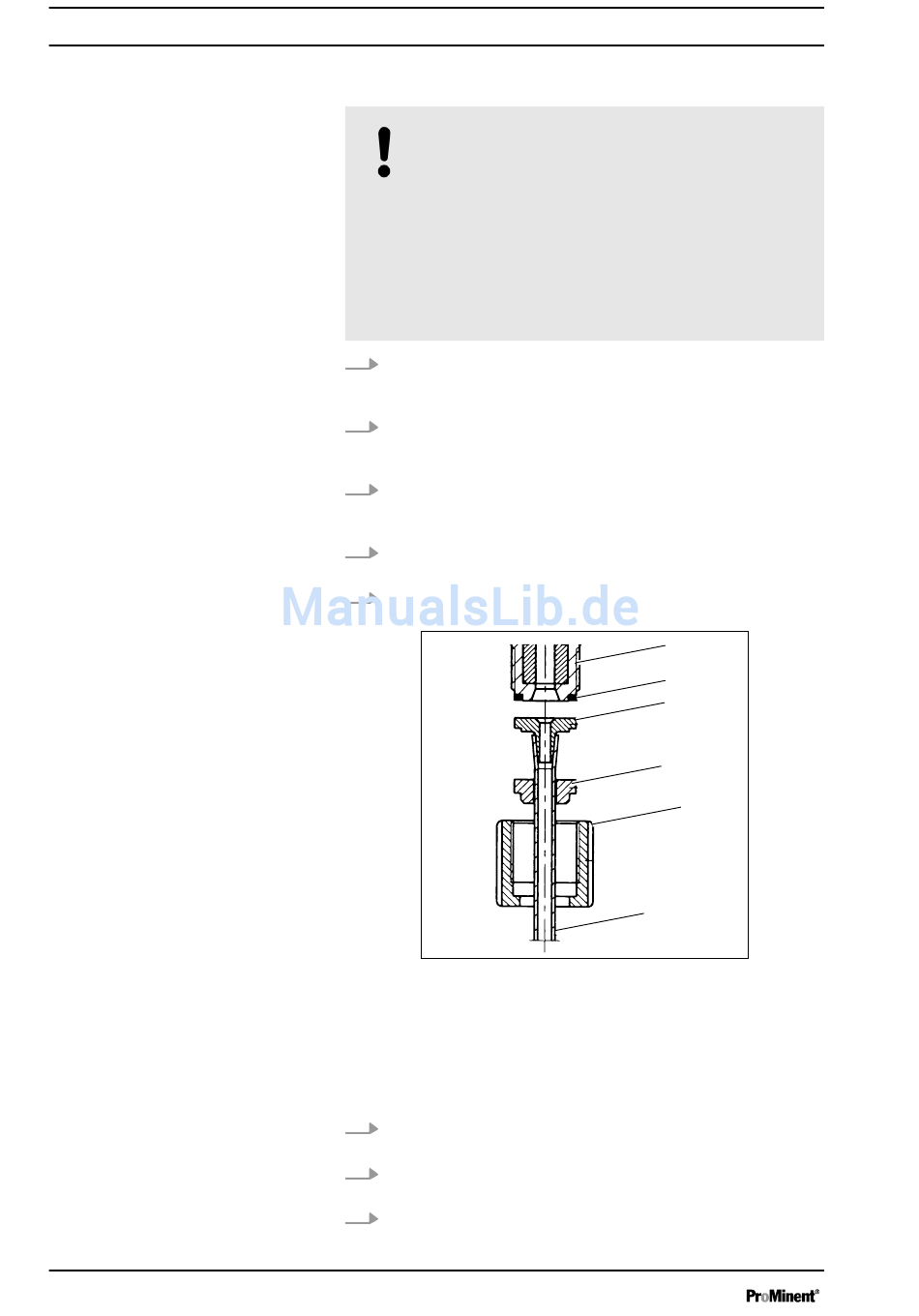

Abb. 12: Schlauch mit dem Anschluss-Set anschließen
1. Ventil
2. O-Ring
3. Tülle
4. Klemmring
5. Überwurfmutter
6. Schlauch
6. Schließen Sie den Saugschlauch der Sauggarnitur mit dem
Anschluss-Set an die Fördereinheit an
7. Schließen Sie den Druckschlauch mit dem Anschluss-Set an
den Druckanschluss an
8. Schließen Sie den Druckschlauch mit dem Anschluss-Set an
das Dosierventil an
1
2
3
4
5
6
A0929
