Zusammenbau des Modells

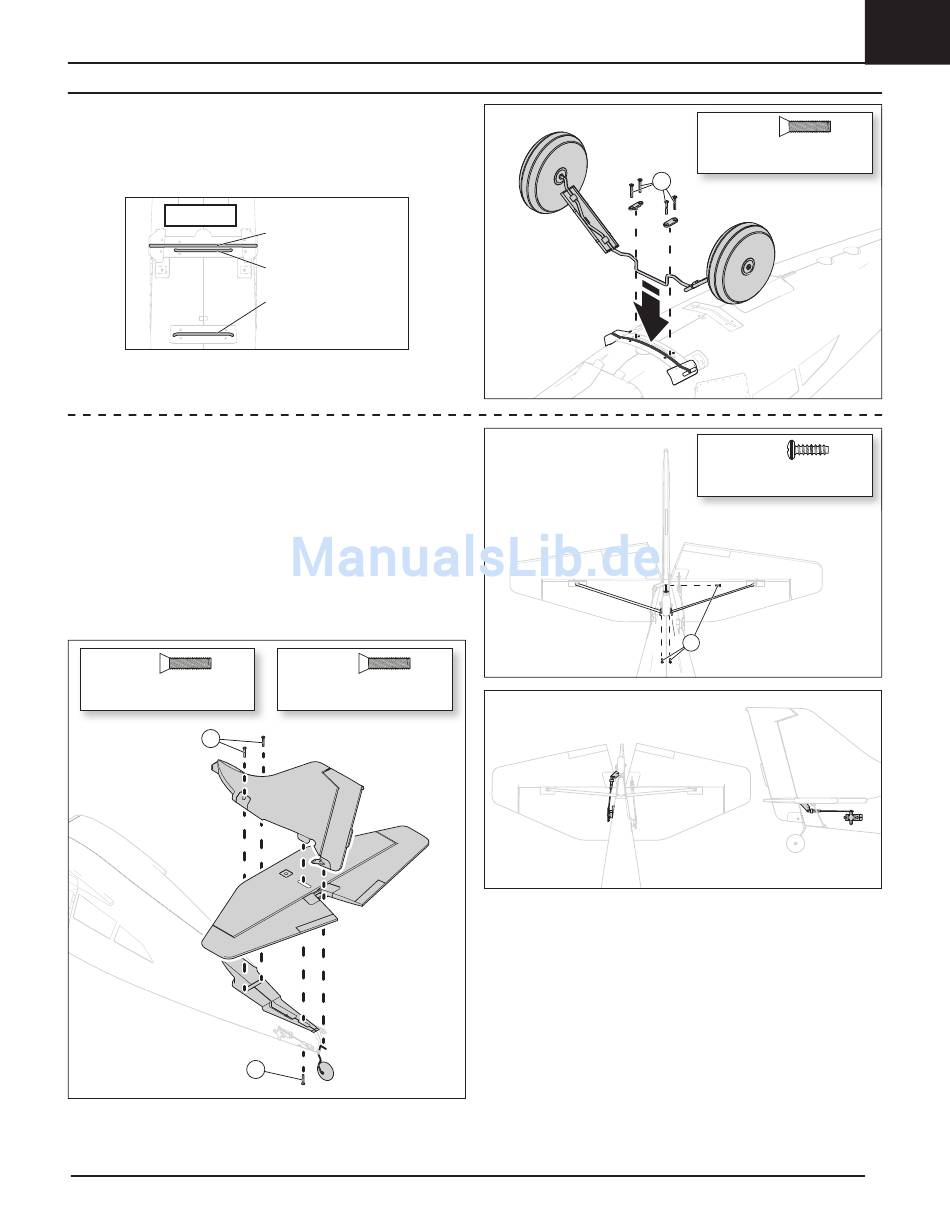

Montieren des Fahrwerks
1. Die Fahrwerkgruppe in der vorderen Montageposition auf der Unterseite
des Rumpfs laut Abbildung montieren.
2. Das Fahrwerk mit den vier mitgelieferten 3 x 16 mm (A) Schrauben und
den Befestigungslaschen sichern.
Vorderseite
Montieren des Hecks
1. Den vertikalen Stabilisator in den Schlitz im horizontalen Stabilisator
einführen.
2. Die Heckgruppe montieren und den Draht des Spornrads im Seitenruder
einführen.
3. Die Heckgruppe mit zwei 3 x 16 mm Sechskantschrauben (B) von oben und
mit einer 3 x 16 mm Schraube (C) von unten sichern.
4. Die Heckverstrebungen leicht biegen und diese in den Taschen am Rumpf
einführen. Diese mit den 2 x 8 mm Schrauben (D) verschrauben.
5. Die Spornradgruppe mit einer 2 x 8 mm Kreuzschlitzschraube (D) sichern.
6. Die Gabelköpfe an den Höhen- und Seitenrudergestängen mit den
Steuerhörnern an den äußersten Bohrungen verbinden.
B
3 x 16 mm
Sechskantschraube
B
Schlitz für das Fahrwerk
Schlitz für die vordere
Schwimmerverstrebung
Schlitz für die hintere
Schwimmerverstrebung
C
3 x 16 mm
Sechskantschraube
C
B
A
3 x 16 mm
Sechskantschraube
A
D
2 x 8 mm
Kreuzschlitzschraube
D
