8.2 Wartung von Laufrad und Gehäuse

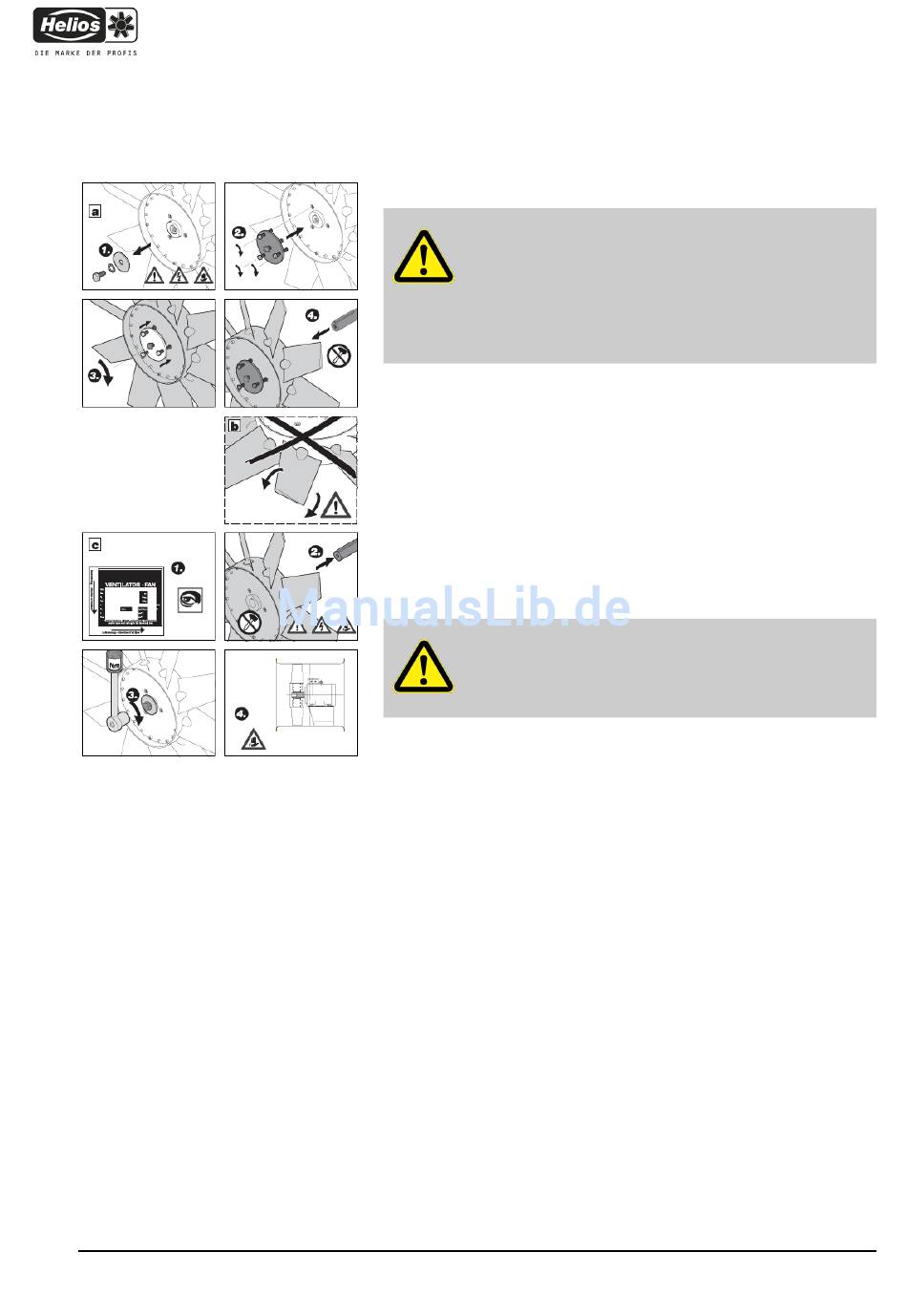

Abb. 6: Wartung von Laufrad und
Gehäuse
34
a) Laufrad abmontieren (siehe Abb. 6)
VORSICHT!
- Ventilator spannungsfrei schalten.
- Laufradstillstand abwarten.
- Ventilator gegen unbefugtes Wiedereinschalten
sichern!
ΠLaufrad-Befestigungsschraube herausdrehen.
‚ Abziehvorrichtung mit drei Sechskantschrauben auf Laufradnabe
schrauben.
ƒ Laufrad mit Sechskantschraube von der Welle abdrücken.
„ Laufrad abziehen.
b) Flügelwinkel (siehe Abb. 6)
Der Flügelwinkel darf nur vom Hersteller verändert werden.
c) Laufrad montieren (siehe Abb. 6)
VORSICHT!
- Ventilator spannungsfrei schalten und gegen unbe-
fugtes Wiedereinschalten sichern!
ΠLauf- und Drehrichtung feststellen (siehe Typenschild).
‚ Laufrad aufschieben.
ƒ Laufrad mit Sechskantschraube, Stirnscheibe, Zahnscheibe und
Unterlagscheibe verschrauben.
Anzugsmoment der Schrauben:
Die Anzugsmomente basieren auf die Berechnungsgrundlagen der
VDI 2230 Okt-2001.
„ Laufrad darf beim Drehen von Hand (in Drehrichtung) nicht am
Gehäuse schleifen.Vor Wieder-Inbetriebnahme Prüfung und
Probelauf durchführen.
Wartung und Reparatur
