- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 94 682.002 Kanalventilatoren ® InlineVent KVD .. KVW ..
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 4: Garantieansprüche - Haftungsausschluss
KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- ALLGEMEINE HINWEISE den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 5: Sendungsannahme
Montage- und Betriebsvorschrift ® Kanalventilatoren – InlineVent KVD/KVW ... Sendungsannahme Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren. Einlagerung Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu tref- fen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und... -
Seite 6: Kapitel 3. Technische Daten
MW / MD Warmwasser-Heizregister Temperatur-Regelsystem für Warmwasser-Heizregister Elektro-Heizregister EHR-K.. Temperatur-Regelsystem für EHR-K.. EHSD.. Kanal-Luftfilter KLF.. G4 KLF.. F7 Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 7: Kapitel 4. Funktion
Montage- und Betriebsvorschrift ® Kanalventilatoren – InlineVent KVD/KVW ... Funktionsbeschreibung KV.. KAPITEL 4 Die Kanalventilatoren KV.. können mittels Drehzahlsteuergerät in verschiedenen Drehzahlstufen oder elektronisch (stufenlos) gesteuert werden. FUNKTION HINWEIS! HINWEIS Bei Auftreten von starken Vibrationen und/oder Geräuschen ist eine Wartung von einer Fachkraft laut Kapitel 1.4 durchzuführen. -
Seite 8: Kapitel 6. Installation

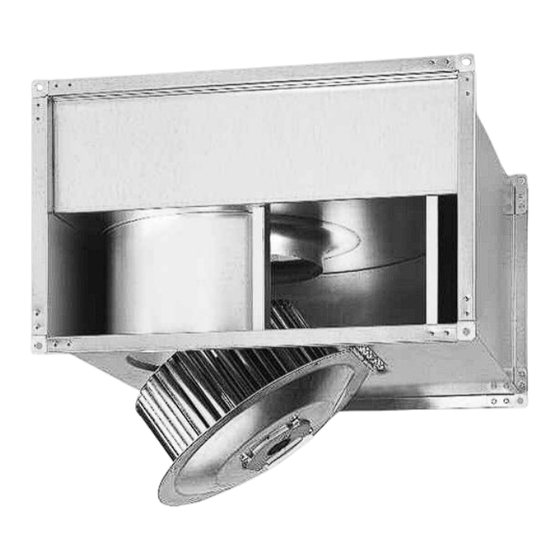

Montage- und Betriebsvorschrift ® Kanalventilatoren – InlineVent KVD/KVW ... Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Die Kanalventilatoren KV.. bestehen aus einem Gehäuse, einem Trommelaufrad und einem am Gehäuse befestigten Elektromotor. Motor-Laufrad-Einheit ausschwenkbar. Außen befindet sich zum Anschluss der Netzversorgung ein INSTALLATION Klemmenkaten. -
Seite 9: Kapitel 7. Funktion Für Installateur
Die Steuergeräte sind deshalb entsprechend unseren technischen Angaben zu dimensionieren. Pas- sende Steuergeräte werden als Zubehör angeboten. Drehstromventilatoren sind für den Betrieb an Frequenzumrichtern mit integriertem Sinusfilter geeignet ( Helios –Type FU-BS oder FU-CS). Die Einstellung am Frequenzumrichter sind gemäß den Ventilatortypenschild vorzunehmen. -
Seite 10: Kapitel 8. Instandhaltung Und Wartung
– keine Spannung Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Thermokontakt (TK) hat Temperatur der Zuströmung prüfen. Automatischer ausgelöst... - Seite 11 Montage- und Betriebsvorschrift ® Kanalventilatoren – InlineVent KVD/KVW ... Notizen:...
