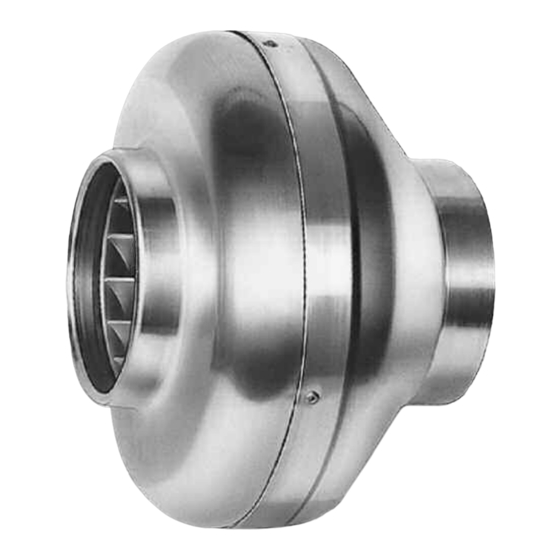

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 90 521.004 Radial-Rohrventilatoren InlineVent ® RR..
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Sicherheit
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. SICHERHEIT Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. -
Seite 4: Einsatzbereich
Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elek- tronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hier- für nicht geeignet ist. -
Seite 5: Sendungsannahme
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Sendungsannahme Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren. Einlagerung Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu tref- fen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und... -
Seite 6: Kapitel 3. Technische Daten
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® InlineVent RR.. Typenübersicht KAPITEL 3 InlineVent – Radial-Rohrventilatoren TECHNISCHE DATEN Baureihen RR 100 A Best.-Nr. 5653 RR 100 C Best.-Nr. 5654 RR 125 C Best.-Nr. 5655 RR 160 B Best.-Nr. 5656 RR 160 C Best.-Nr. -
Seite 7: Zubehör
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Zubehör Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Befestigungs-Verbindungsmanschette BM.. Montagekonsole MK.. Rohrverschlussklappe RSKK/RSK Außenwandverschlussklappe VK.. Außenwandabdeckgitter G / RAG.. -
Seite 8: Kapitel 6. Installation
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! Lieferumfang/Konstruktiver Aufbau KAPITEL 6 Die Radial-Rohrventilatoren RR bestehen aus einem Gehäuse, einem Laufrad, einem Elektromotor und der zugehörigen Befestigung des Motors im Gehäuse. Außen befindet sich zum Anschluss der Netzversorgung ein Klemmenkaten. Die INSTALLATION Ventilatoren werden als vollständig montierte Einheit zur Verfügung gestellt. -
Seite 9: Elektrischer Anschluss / Inbetriebnahme
Ein-/Ausschalter DS 2/2 (Zubehör) ein zweitouriger Betrieb möglich. HINWEIS! HINWEIS Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zer- störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- geräte, entfallen Garantie- und Haftungsansprüche. -
Seite 10: Schaltplan Ss-934
Montage- und Betriebsvorschrift Radial-Rohrventilatoren – InlineVent RR.. ® Schaltplan SS-934.1 für Typen RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A Abb.5 SS-934.1 1 0 2 YEGN DS2/2 YEGN blau braun schwarz gelb-grün yellow-green blue brown black jaune-vert bleu... -
Seite 11: Reinigung
Netzspannung prüfen Anschluss nach Schaltplan überprüfen – Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen – Motor blockiert Helios Kundendienst kontaktieren Ventilator dreht nicht – Ausfall der Netzspannung Netzspannung prüfen (nicht mehr) – Thermokontakt (TK) hat ausgelöst Automatischer Wiederanlauf nach Abkühlung. För- dermittel-, Umgebungstemperatur prüfen... - Seite 12 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
-
Seite 13: Centrifugal In-Line Fans
Helios Ventilation Systems INSTALLATION AND OPERATING INSTRUCTIONS NO. 90 521.004 Centrifugal in-line fans InlineVent ® RR.. - Seite 14 ENGLISH Table of contents CHAPTER 1. SAFETY ..............Page 1 1.0 Important information .
-
Seite 15: Important Information
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® Important information CHAPTER 1 In order to ensure complete and effective operation and for your own safety, all of the following instructions should be read carefully and observed. SAFETY This document should be regarded as part of the product and as such should be kept accessible and durable to ensure the safe operation of the fan. -
Seite 16: General Information
All versions of this documentation must be observed, otherwise the warranty shall cease to apply. The same applies to liability claims against Helios. The use of accessory parts, which are not recommended or offered by Helios, is not GENERAL INFORMATION permitted. -
Seite 17: Performance Data
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® start-up according to chapter 8. In case of reshipment (above all, over longer distances; e.g. by sea), it must be checked whether the packaging is suitable for the form and route of transport. Damages due to improper transportati- on, storage or putting into operation are not liable for warranty. -
Seite 18: Inlinevent Rr
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® InlineVent RR.. type overview CHAPTER 3 InlineVent – centrifugal in-line fans TECHINCAL DATA Series RR 100 A Ref. no. 5653 RR 100 C Ref. no. 5654 RR 125 C Ref. -
Seite 19: Accessories
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® Accessories The use of accessories not offered or recommended by Helios is not permitted. Any potential damage is not covered by warranty. Pipe clamps BM.. Mounting bracket MK.. Backdraught shutter... -
Seite 20: Scope Of Delivery/Design
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® All of the following information and instructions are intended solely for authorised electricians! Scope of delivery/Design CHAPTER 6 The centrifugal in-line fans RR consist of a casing, impeller, electric motor and the associated mounting of the motor in the casing. -
Seite 21: Electrical Connection / Start-Up
The use of third party products, especially other electronic devices, can lead to functional problems, the destruction of the controller and/or fan. If control units are used, which have not been approved by Helios, all warranty and liability claims shall lapse. -
Seite 22: Wiring Diagram Ss-934
Installation and Operating Instructions Centrifugal in-line fans – InlineVent RR.. ® Wiring diagram SS-934.1 for types RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A Fig.5 SS-934.1 1 0 2 YEGN DS2/2 YEGN blau braun schwarz gelb-grün yellow-green blue... -
Seite 23: Cleaning
Check mains voltage Check connection according to wiring diagram – Impeller blocked Clear blockage, clean, replace if necessary – Motor blocked Contact Helios customer services Fan does not turn – Mains voltage failure Check mains voltage (no longer turns) – Thermal contact (TK) has triggered Automatic restart after cooling. Check transport media, ambient temperature –... - Seite 24 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
- Seite 25 Helios Ventilateurs NOTICE DE MONTAGE ET D’UTILISATION N° 90 521.004 Ventilateurs centrifuges de gaine InlineVent ® RR..
- Seite 26 FRANÇAIS Sommaire CHAPITRE 1. SÉCURITÉ ..............Page 1 1.0 Informations importantes .
-
Seite 27: Informations Importantes
! 1.2 Consignes de sécurité DANGER Pour le fonctionnement, le raccordement et l’utilisation, contacter Helios en cas de doutes. Des informations supplémentaires sont consultables dans les normes et textes de loi. Lunettes de protection Empêchent toute blessure oculaire. -
Seite 28: Domaine D'utilisation
<10 µm), peu humide et contenant peu de particules agressives, en climat tempéré et dans la limite des courbes de performance (voir documentation ou site internet Helios). Seule une utilisation dans une installation fixe, en intérieur, est autorisée. La température max. ambiante autorisée est indiquée sur la plaque signalétique. -
Seite 29: Réception De La Marchandise
En cas de réexpédition (longues distances, voies maritimes, etc.), vérifier que l’emballage est bien approprié aux conditions de transport. Les dommages dus à de mauvaises conditions de transport ou de stockage, à une utilisa- tion anormale sont sujets à vérification et contrôle et entraînent la suppression de la garantie Helios. Performances La plaque signalétique du moteur indique la puissance électrique requise ;... -
Seite 30: Données Techniques
Notice de montage et d’utilisation Ventilateurs centrifuges de gaine – InlineVent RR.. ® InlineVent RR.. Aperçu de la gamme CHAPITRE 3 InlineVent – Ventilateurs centrifuges DONNÉES TECHNIQUES Séries RR 100 A Réf. N° 5653 RR 100 C Réf. N° 5654 RR 125 C Réf. -
Seite 31: Accessoires
Ventilateurs centrifuges de gaine – InlineVent RR.. ® Accessoires L'utilisation d'accessoires non conseillés ou proposés par Helios n'est pas permise. Les dégâts causés par cette mauvaise utilisation ne sont pas inclus dans la garantie. Collier de fixation BM.. Pieds support MK.. -
Seite 32: Détails De L'installation
Notice de montage et d’utilisation Ventilateurs centrifuges de gaine – InlineVent RR.. ® Toutes les informations et consignes suivantes ne sont destinées qu’à un électricien autorisé ! Contenu de la livraison/Détails de l’installation CHAPITRE 6 Les ventilateurs centrifuges à gaine RR sont composés d’une enveloppe, d’une turbine, d’un moteur électrique et des INSTALLATION moyens de fixations du moteur à... -
Seite 33: Raccordement Électrique / Mise En Service
DS 2/2 disponible en accessoire. REMARQUE ! REMARQUE L'utilisation d’un autre fabricant peut conduire à des problèmes de fonctionnement de la régulation et/ou du ventilateur. Lors de l’utilisation d’une commande non conseillée par Helios, la garantie et les réserves consctructeur s’annulent. -
Seite 34: Plan De Raccordement Ss-934
Notice de montage et d’utilisation Ventilateurs centrifuges de gaine – InlineVent RR.. ® Plan de raccordement SS-934.1 pour les modèles RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A Fig. 5 SS-934.1 1 0 2 YEGN DS2/2 YEGN blau... -
Seite 35: Dysfonctionnements
Notice de montage et d’utilisation Ventilateurs centrifuges de gaine – InlineVent RR.. ® – Les appareils ne nécessitent pas, en principe, de maintenance à effectuer par l’utilisateur. Néanmoins, tous les travaux de maintenance doivent être effectués par le personnel autorisé ! –... - Seite 36 Service / Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
