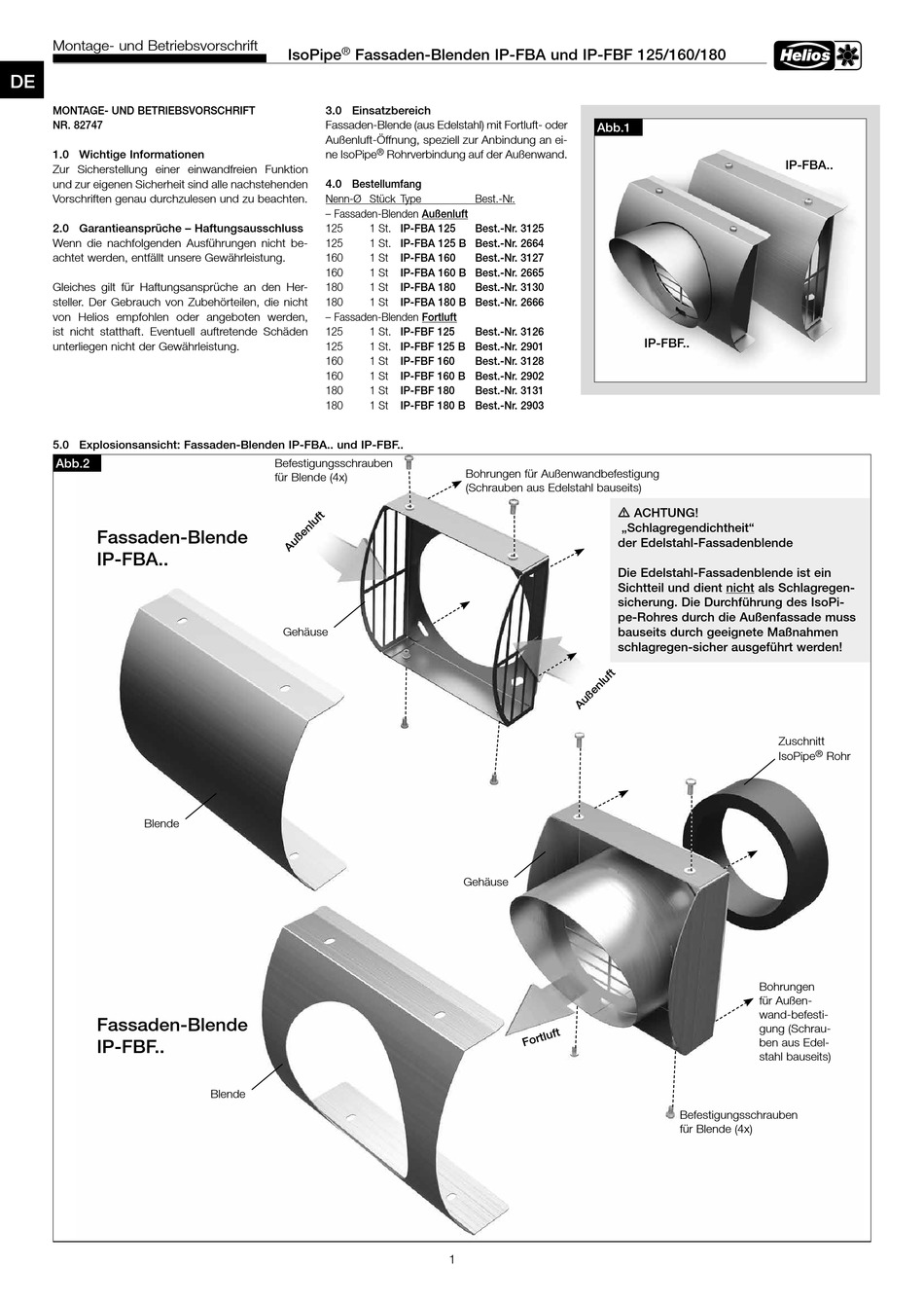

Montage- und Betriebsvorschrift
DE
MONTAGE- UND BETRIEBSVOR SCHRIFT
NR. 82747
1.0 Wichtige Informationen
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehenden
Vorschriften genau durchzulesen und zu beachten.
2.0 Garantieansprüche – Haftungsausschluss
Wenn die nachfolgenden Ausführungen nicht be-
achtet werden, entfällt unsere Gewährleistung.
Gleiches gilt für Haftungsansprüche an den Her-
steller. Der Gebrauch von Zubehörteilen, die nicht
von Helios empfohlen oder angeboten werden,
ist nicht statthaft. Even tuell auftretende Schäden
unterliegen nicht der Gewährleistung.
5.0 Explosionsansicht: Fassaden-Blenden IP-FBA.. und IP-FBF..
Abb.2
Fassaden-Blende
IP-FBA..
Blende
Fassaden-Blende
IP-FBF..
IsoPipe
®
Fassaden-Blenden IP-FBA und IP-FBF 125/160/180
3.0 Einsatzbereich
Fassaden-Blende (aus Edelstahl) mit Fortluft- oder
Außenluft-Öffnung, speziell zur Anbindung an ei-
®
ne IsoPipe
4.0 Bestellumfang
Nenn-Ø Stück Type
– Fassaden-Blenden Außenluft
125
1 St. IP-FBA 125
125
1 St. IP-FBA 125 B Best.-Nr. 2664
160
1 St IP-FBA 160
160
1 St IP-FBA 160 B Best.-Nr. 2665
180
1 St IP-FBA 180
180
1 St IP-FBA 180 B Best.-Nr. 2666
– Fassaden-Blenden Fortluft
125
1 St. IP-FBF 125
125
1 St. IP-FBF 125 B Best.-Nr. 2901
160
1 St IP-FBF 160
160
1 St IP-FBF 160 B Best.-Nr. 2902
180
1 St IP-FBF 180
180
1 St IP-FBF 180 B Best.-Nr. 2903
Befestigungsschrauben
für Blende (4x)
Gehäuse
Blende
Rohrverbindung auf der Außenwand.
Best.-Nr.
Best.-Nr. 3125
Best.-Nr. 3127
Best.-Nr. 3130
Best.-Nr. 3126
Best.-Nr. 3128
Best.-Nr. 3131
Bohrungen für Außenwandbefestigung
(Schrauben aus Edelstahl bauseits)
Gehäuse
1
Abb.1
IP-FBF..
m ACHTUNG!
„Schlagregendichtheit"
der Edelstahl-Fassadenblende
Die Edelstahl-Fassadenblende ist ein
Sichtteil und dient nicht als Schlagregen-
sicherung. Die Durchführung des IsoPi-
pe-Rohres durch die Außenfassade muss
bauseits durch geeignete Maßnahmen
schlagregen-sicher ausgeführt werden!
Bohrungen
für Außen-
wand-befesti-
gung (Schrau-
ben aus Edel-
stahl bauseits)
Befestigungsschrauben
für Blende (4x)
IP-FBA..
Zuschnitt
®
IsoPipe
Rohr
