Durchflussmessung
VEGAPULS 61 • 4 ... 20 mA/HART - Zweileiter
den Rohranschlussöffnungen angeordnet ist (siehe Abbildung:
"VEGAPULS in einem Bypassrohr").
100%
0%

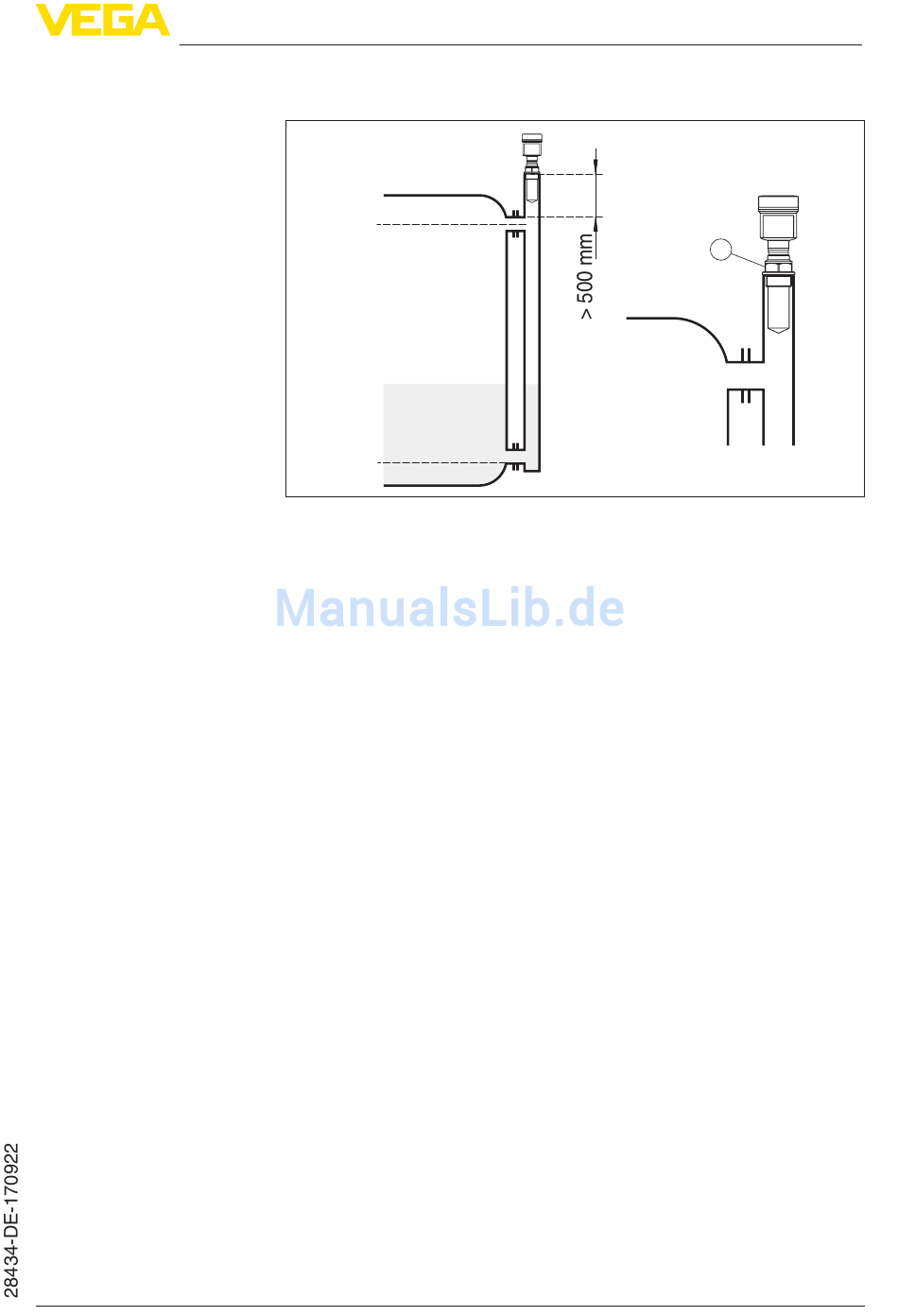

Abb. 16: VEGAPULS 61 in einem Bypassrohr. Die Polarisationsmarkierung
am Prozessanschluss muss in einer Ebene mit den Rohrbohrungen oder den
Rohranschlussöffnungen liegen.
1 Markierung der Polarisationsrichtung
Bei der Montage des Sensors auf einem Bypassrohr sollte der
VEGAPULS 61 ca. 500 mm (19.69 in) oder mehr von der oberen
Rohrverbindung entfernt montiert sein. Verwenden Sie bei einer
extrem rauen Innenseite des Rohrs ein eingeschobenes Rohr (Rohr
im Rohr) oder einen Radarsensor mit Rohrantenne.
Die Kurzbeispiele sollen Ihnen nur einführende Hinweise für die
Durchflussmessung geben. Projektierungsangaben finden Sie bei
Gerinneherstellern und in der Fachliteratur.
Messwand mit Rechtecküberfall
Grundsätzlich sind folgende Gesichtspunkte zu beachten:
•
Einbau des Sensors auf der Oberwasserseite
•
Einbau mittig zum Gerinne und senkrecht zur Oberfläche der
Flüssigkeit
•
Abstand zur Überfallblende
•
Abstand Blendenöffnung über Grund
•
Mindestabstand der Blendenöffnung zum Unterwasser
•
Mindestabstand des Sensors zur max. Stauhöhe
4 Montieren
