4 Montieren
Montageposition
18
Zum Anschrauben sind zwei Varianten möglich. Je nach gewählter
Variante kann der Sensor wie folgt im Bügel geschwenkt werden:
Einkammergehäuse
– Um 180° stufenlos
– In drei Stufen 0°, 90° und 180°
Zweikammergehäuse
– Um 90° stufenlos
– In zwei Stufen 0° und 90°
4.3

Montagehinweise

Montieren Sie den Sensor an einer Position, die mindestens 200 mm
(7.874 in) von der Behälterwand entfernt ist. Wenn der Sensor in
Behältern mit Klöpper- oder Runddecken mittig montiert wird, können
Vielfachechos entstehen, die durch einen entsprechenden Abgleich
ausgeblendet werden können (siehe Kapitel "Inbetriebnahme").
Wenn Sie diesen Abstand nicht einhalten können, sollten Sie bei der
Inbetriebnahme eine Störsignalausblendung durchführen. Dies gilt
vor allem, wenn Anhaftungen an der Behälterwand zu erwarten sind.
In diesem Fall empfiehlt es sich, die Störsignalausblendung zu einem
späteren Zeitpunkt mit vorhandenen Anhaftungen zu wiederholen.
> 200 mm
(7.87")

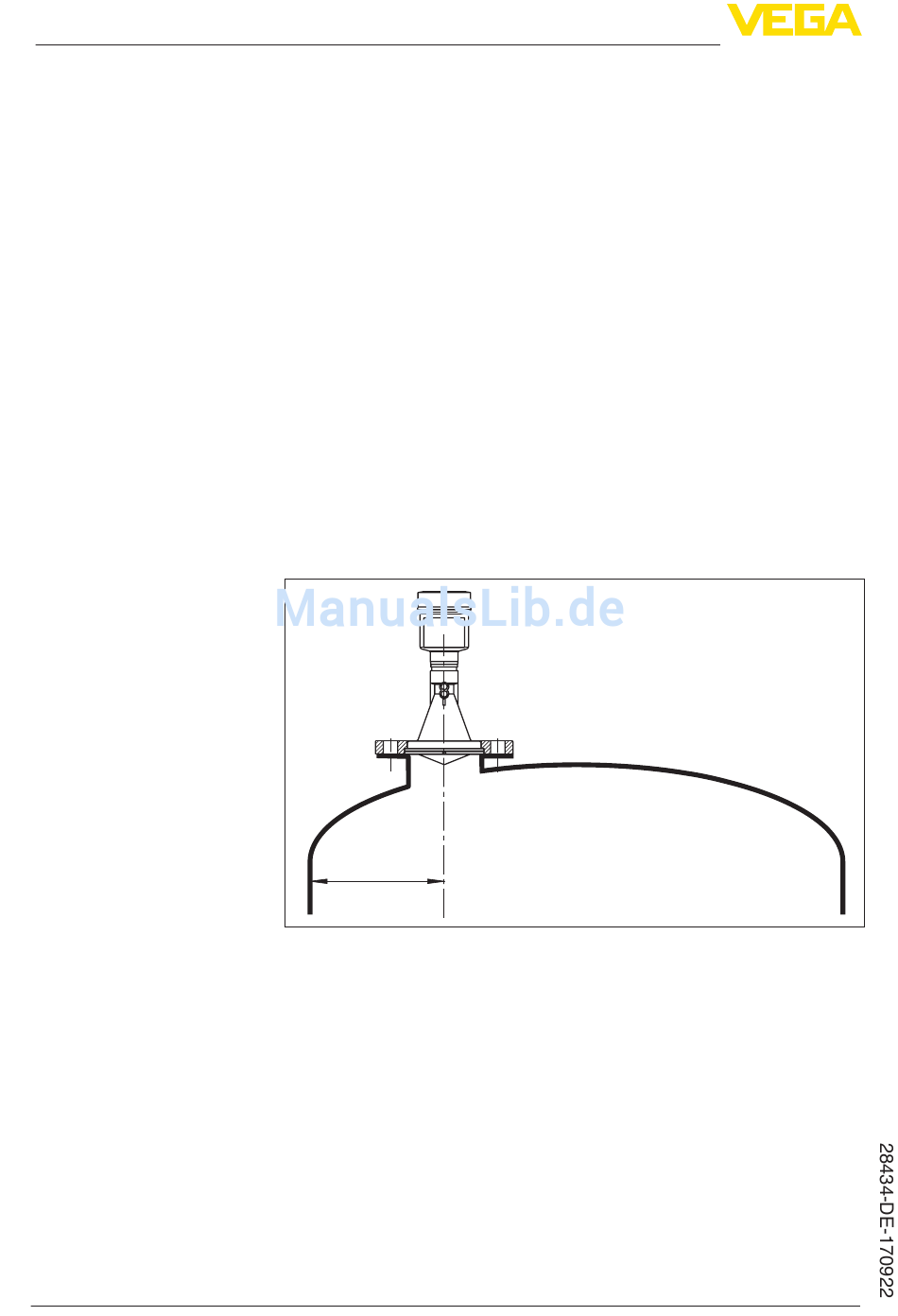

Abb. 7: Montage an runden Behälterdecken
1
Bezugsebene
2
Behältermitte bzw. Symmetrieachse
Bei Behältern mit konischem Boden kann es vorteilhaft sein, den
Sensor in Behältermitte zu montieren, da die Messung dann bis zum
Boden möglich ist.
VEGAPULS 61 • 4 ... 20 mA/HART - Zweileiter
