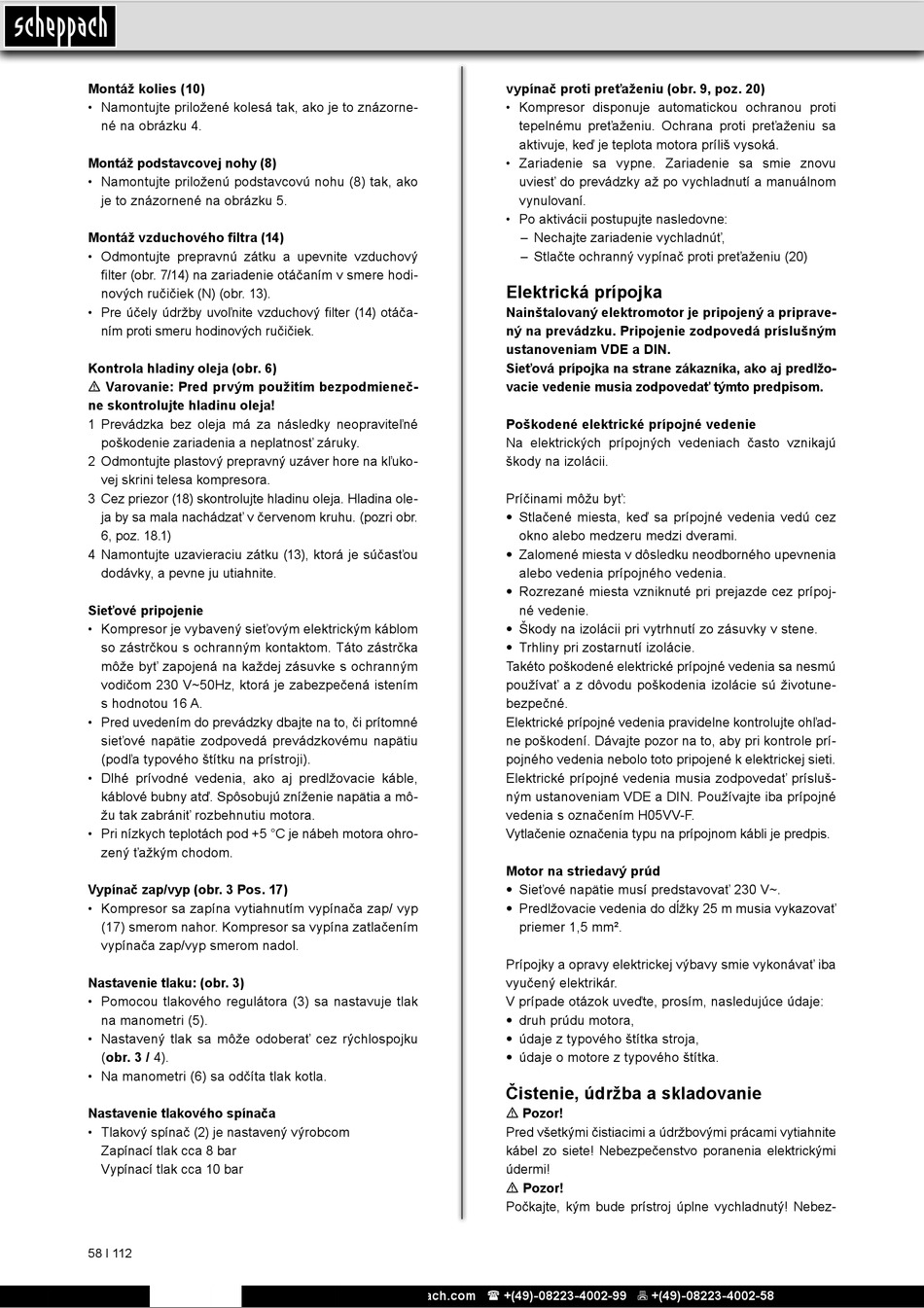

Montáž kolies (10)
• Namontujte priložené kolesá tak, ako je to znázorne-
né na obrázku 4.
Montáž podstavcovej nohy (8)
• Namontujte priloženú podstavcovú nohu (8) tak, ako
je to znázornené na obrázku 5.
Montáž vzduchového filtra (14)
• Odmontujte prepravnú zátku a upevnite vzduchový
filter (obr. 7/14) na zariadenie otáčaním v smere hodi-
nových ručičiek (N) (obr. 13).
• Pre účely údržby uvoľnite vzduchový filter (14) otáča-
ním proti smeru hodinových ručičiek.
Kontrola hladiny oleja (obr. 6)
m Varovanie: Pred prvým použitím bezpodmieneč-
ne skontrolujte hladinu oleja!
1 Prevádzka bez oleja má za následky neopraviteľné
poškodenie zariadenia a neplatnosť záruky.
2 Odmontujte plastový prepravný uzáver hore na kľuko-
vej skrini telesa kompresora.
3 Cez priezor (18) skontrolujte hladinu oleja. Hladina ole-
ja by sa mala nachádzať v červenom kruhu. (pozri obr.
6, poz. 18.1)
4 Namontujte uzavieraciu zátku (13), ktorá je súčasťou
dodávky, a pevne ju utiahnite.
Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káblom
so zástrčkou s ochranným kontaktom. Táto zástrčka
môže byť zapojená na každej zásuvke s ochranným
vodičom 230 V~50Hz, ktorá je zabezpečená istením
s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, či prítomné
sieťové napätie zodpovedá prevádzkovému napätiu
(podľa typového štítku na prístroji).
• Dlhé prívodné vedenia, ako aj predlžovacie káble,
káblové bubny atď. Spôsobujú zníženie napätia a mô-
žu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5 °C je nábeh motora ohro-
zený ťažkým chodom.
Vypínač zap/vyp (obr. 3 Pos. 17)
• Kompresor sa zapína vytiahnutím vypínača zap/ vyp
(17) smerom nahor. Kompresor sa vypína zatlačením
vypínača zap/vyp smerom nadol.
Nastavenie tlaku: (obr. 3)
• Pomocou tlakového regulátora (3) sa nastavuje tlak
na manometri (5).
• Nastavený tlak sa môže odoberať cez rýchlospojku
(obr. 3 / 4).
• Na manometri (6) sa odčíta tlak kotla.
Nastavenie tlakového spínača
• Tlakový spínač (2) je nastavený výrobcom
Zapínací tlak cca 8 bar
Vypínací tlak cca 10 bar
58 І 112
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
vypínač proti preťaženiu (obr. 9, poz. 20)
• Kompresor disponuje automatickou ochranou proti
tepelnému preťaženiu. Ochrana proti preťaženiu sa
aktivuje, keď je teplota motora príliš vysoká.
• Zariadenie sa vypne. Zariadenie sa smie znovu
uviesť do prevádzky až po vychladnutí a manuálnom
vynulovaní.
• Po aktivácii postupujte nasledovne:
– Nechajte zariadenie vychladnúť,
– Stlačte ochranný vypínač proti preťaženiu (20)
Elektrická prípojka
Nainštalovaný elektromotor je pripojený a priprave-
ný na prevádzku. Pripojenie zodpovedá príslušným
ustanoveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj predlžo-
vacie vedenie musia zodpovedať týmto predpisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez
okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia
alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípoj-
né vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa nesmú
používať a z dôvodu poškodenia izolácie sú životune-
bezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľad-
ne poškodení. Dávajte pozor na to, aby pri kontrole prí-
pojného vedenia nebolo toto pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným ustanoveniam VDE a DIN. Používajte iba prípojné
vedenia s označením H05VV-F.
Vytlačenie označenia typu na prípojnom kábli je predpis.
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 230 V~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazovať
priemer 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať iba
vyučený elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.
Čistenie, údržba a skladovanie
m Pozor!
Pred všetkými čistiacimi a údržbovými prácami vytiahnite
kábel zo siete! Nebezpečenstvo poranenia elektrickými
údermi!
m Pozor!
Počkajte, kým bude prístroj úplne vychladnutý! Nebez-
