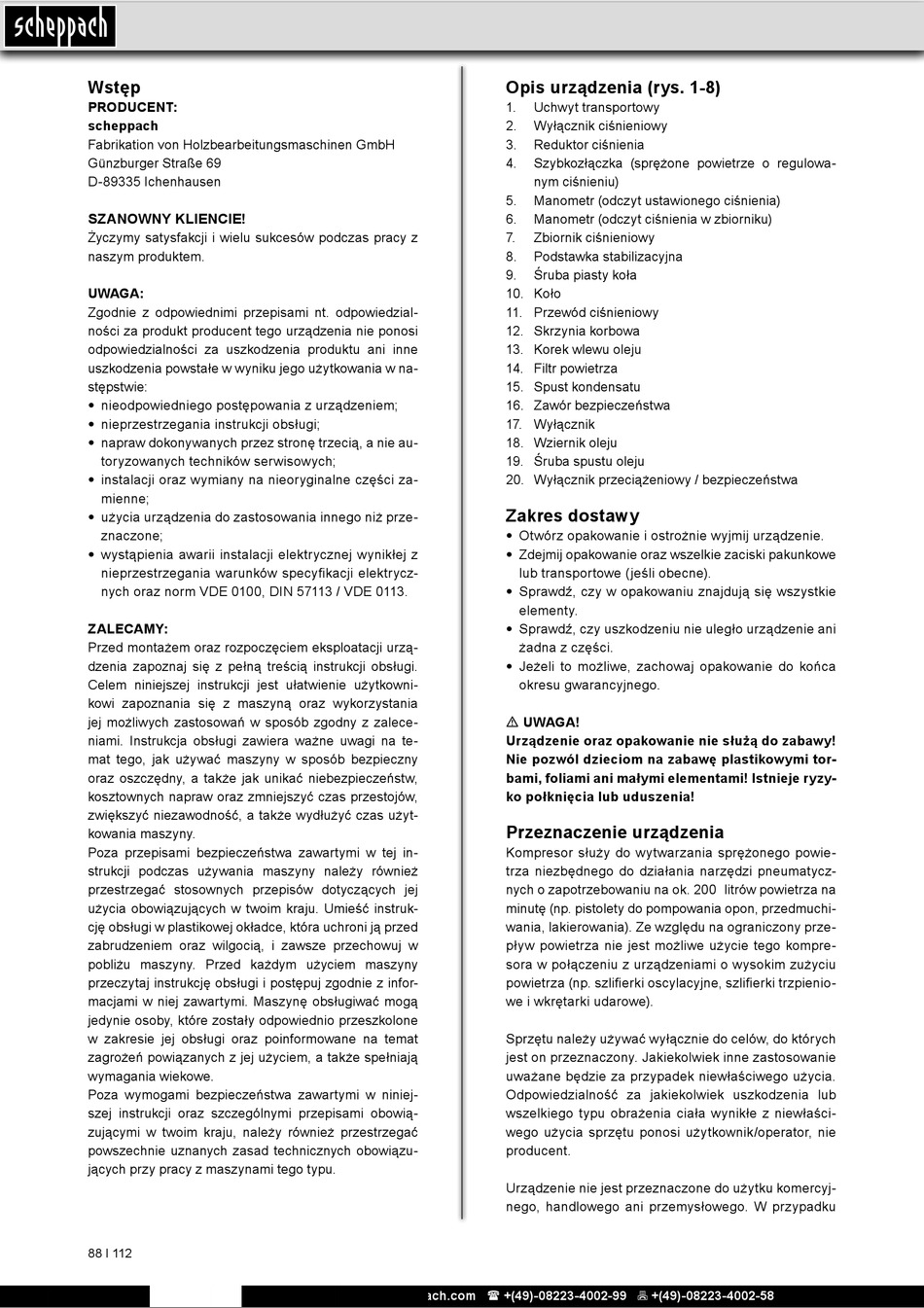

Scheppach 5806103901 Originalbetriebsanleitung Seite 88

Wstęp
PRODUCENT:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
SZANOWNY KLIENCIE!
Życzymy satysfakcji i wielu sukcesów podczas pracy z
naszym produktem.
UWAGA:
Zgodnie z odpowiednimi przepisami nt. odpowiedzial-
ności za produkt producent tego urządzenia nie ponosi
odpowiedzialności za uszkodzenia produktu ani inne
uszkodzenia powstałe w wyniku jego użytkowania w na-
stępstwie:
• nieodpowiedniego postępowania z urządzeniem;
• nieprzestrzegania instrukcji obsługi;
• napraw dokonywanych przez stronę trzecią, a nie au-
toryzowanych techników serwisowych;
• instalacji oraz wymiany na nieoryginalne części za-
mienne;
• użycia urządzenia do zastosowania innego niż prze-
znaczone;
• wystąpienia awarii instalacji elektrycznej wynikłej z
nieprzestrzegania warunków specyfikacji elektrycz-
nych oraz norm VDE 0100, DIN 57113 / VDE 0113.
ZALECAMY:
Przed montażem oraz rozpoczęciem eksploatacji urzą-
dzenia zapoznaj się z pełną treścią instrukcji obsługi.
Celem niniejszej instrukcji jest ułatwienie użytkowni-
kowi zapoznania się z maszyną oraz wykorzystania
jej możliwych zastosowań w sposób zgodny z zalece-
niami. Instrukcja obsługi zawiera ważne uwagi na te-
mat tego, jak używać maszyny w sposób bezpieczny
oraz oszczędny, a także jak unikać niebezpieczeństw,
kosztownych napraw oraz zmniejszyć czas przestojów,
zwiększyć niezawodność, a także wydłużyć czas użyt-
kowania maszyny.
Poza przepisami bezpieczeństwa zawartymi w tej in-
strukcji podczas używania maszyny należy również
przestrzegać stosownych przepisów dotyczących jej
użycia obowiązujących w twoim kraju. Umieść instruk-
cję obsługi w plastikowej okładce, która uchroni ją przed
zabrudzeniem oraz wilgocią, i zawsze przechowuj w
pobliżu maszyny. Przed każdym użyciem maszyny
przeczytaj instrukcję obsługi i postępuj zgodnie z infor-
macjami w niej zawartymi. Maszynę obsługiwać mogą
jedynie osoby, które zostały odpowiednio przeszkolone
w zakresie jej obsługi oraz poinformowane na temat
zagrożeń powiązanych z jej użyciem, a także spełniają
wymagania wiekowe.
Poza wymogami bezpieczeństwa zawartymi w niniej-
szej instrukcji oraz szczególnymi przepisami obowią-
zującymi w twoim kraju, należy również przestrzegać
powszechnie uznanych zasad technicznych obowiązu-
jących przy pracy z maszynami tego typu.
88 І 112
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Opis urządzenia (rys. 1-8)
1. Uchwyt transportowy
2. Wyłącznik ciśnieniowy
3. Reduktor ciśnienia
4. Szybkozłączka (sprężone powietrze o regulowa-
nym ciśnieniu)
5. Manometr (odczyt ustawionego ciśnienia)
6. Manometr (odczyt ciśnienia w zbiorniku)
7. Zbiornik ciśnieniowy
8. Podstawka stabilizacyjna
9. Śruba piasty koła
10. Koło
11. Przewód ciśnieniowy
12. Skrzynia korbowa
13. Korek wlewu oleju
14. Filtr powietrza
15. Spust kondensatu
16. Zawór bezpieczeństwa
17. Wyłącznik
18. Wziernik oleju
19. Śruba spustu oleju
20. Wyłącznik przeciążeniowy / bezpieczeństwa
Zakres dostawy
• Otwórz opakowanie i ostrożnie wyjmij urządzenie.
• Zdejmij opakowanie oraz wszelkie zaciski pakunkowe
lub transportowe (jeśli obecne).
• Sprawdź, czy w opakowaniu znajdują się wszystkie
elementy.
• Sprawdź, czy uszkodzeniu nie uległo urządzenie ani
żadna z części.
• Jeżeli to możliwe, zachowaj opakowanie do końca
okresu gwarancyjnego.
m UWAGA!
Urządzenie oraz opakowanie nie służą do zabawy!
Nie pozwól dzieciom na zabawę plastikowymi tor-
bami, foliami ani małymi elementami! Istnieje ryzy-
ko połknięcia lub uduszenia!
Przeznaczenie urządzenia
Kompresor służy do wytwarzania sprężonego powie-
trza niezbędnego do działania narzędzi pneumatycz-
nych o zapotrzebowaniu na ok. 200 litrów powietrza na
minutę (np. pistolety do pompowania opon, przedmuchi-
wania, lakierowania). Ze względu na ograniczony prze-
pływ powietrza nie jest możliwe użycie tego kompre-
sora w połączeniu z urządzeniami o wysokim zużyciu
powietrza (np. szlifierki oscylacyjne, szlifierki trzpienio-
we i wkrętarki udarowe).
Sprzętu należy używać wyłącznie do celów, do których
jest on przeznaczony. Jakiekolwiek inne zastosowanie
uważane będzie za przypadek niewłaściwego użycia.
Odpowiedzialność za jakiekolwiek uszkodzenia lub
wszelkiego typu obrażenia ciała wynikłe z niewłaści-
wego użycia sprzętu ponosi użytkownik/operator, nie
producent.
Urządzenie nie jest przeznaczone do użytku komercyj-
nego, handlowego ani przemysłowego. W przypadku
