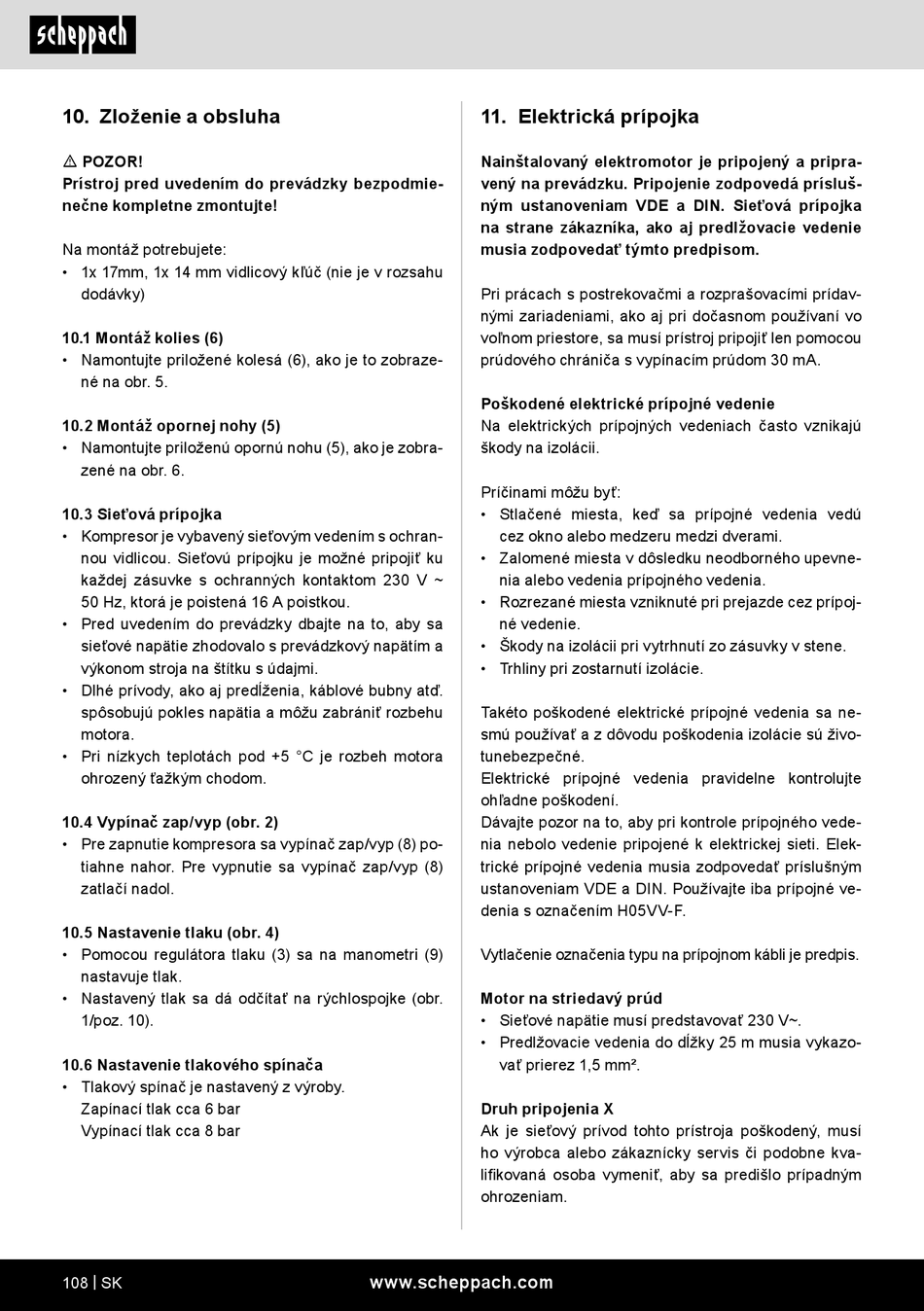

10. Zloženie a obsluha
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Na montáž potrebujete:
• 1x 17mm, 1x 14 mm vidlicový kľúč (nie je v rozsahu
dodávky)
10.1 Montáž kolies (6)
• Namontujte priložené kolesá (6), ako je to zobraze-
né na obr. 5.
10.2 Montáž opornej nohy (5)
• Namontujte priloženú opornú nohu (5), ako je zobra-
zené na obr. 6.
10.3 Sieťová prípojka
• Kompresor je vybavený sieťovým vedením s ochran-
nou vidlicou. Sieťovú prípojku je možné pripojiť ku
každej zásuvke s ochranných kontaktom 230 V ~
50 Hz, ktorá je poistená 16 A poistkou.
• Pred uvedením do prevádzky dbajte na to, aby sa
sieťové napätie zhodovalo s prevádzkový napätím a
výkonom stroja na štítku s údajmi.
• Dlhé prívody, ako aj predĺženia, káblové bubny atď.
spôsobujú pokles napätia a môžu zabrániť rozbehu
motora.
• Pri nízkych teplotách pod +5 °C je rozbeh motora
ohrozený ťažkým chodom.
10.4 Vypínač zap/vyp (obr. 2)
• Pre zapnutie kompresora sa vypínač zap/vyp (8) po-
tiahne nahor. Pre vypnutie sa vypínač zap/vyp (8)
zatlačí nadol.
10.5 Nastavenie tlaku (obr. 4)
• Pomocou regulátora tlaku (3) sa na manometri (9)
nastavuje tlak.
• Nastavený tlak sa dá odčítať na rýchlospojke (obr.
1/poz. 10).
10.6 Nastavenie tlakového spínača
• Tlakový spínač je nastavený z výroby.
Zapínací tlak cca 6 bar
Vypínací tlak cca 8 bar
108 | SK
11. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra-
vený na prevádzku. Pripojenie zodpovedá prísluš-
ným ustanoveniam VDE a DIN. Sieťová prípojka
na strane zákazníka, ako aj predlžovacie vedenie
musia zodpovedať týmto predpisom.
Pri prácach s postrekovačmi a rozprašovacími prídav-
nými zariadeniami, ako aj pri dočasnom používaní vo
voľnom priestore, sa musí prístroj pripojiť len pomocou
prúdového chrániča s vypínacím prúdom 30 mA.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú
cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípoj-
né vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú živo-
tunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadne poškodení.
Dávajte pozor na to, aby pri kontrole prípojného vede-
nia nebolo vedenie pripojené k elektrickej sieti. Elek-
trické prípojné vedenia musia zodpovedať príslušným
ustanoveniam VDE a DIN. Používajte iba prípojné ve-
denia s označením H05VV-F.
Vytlačenie označenia typu na prípojnom kábli je predpis.
Motor na striedavý prúd
• Sieťové napätie musí predstavovať 230 V~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazo-
vať prierez 1,5 mm².
Druh pripojenia X
Ak je sieťový prívod tohto prístroja poškodený, musí
ho výrobca alebo zákaznícky servis či podobne kva-
lifikovaná osoba vymeniť, aby sa predišlo prípadným
ohrozeniam.
