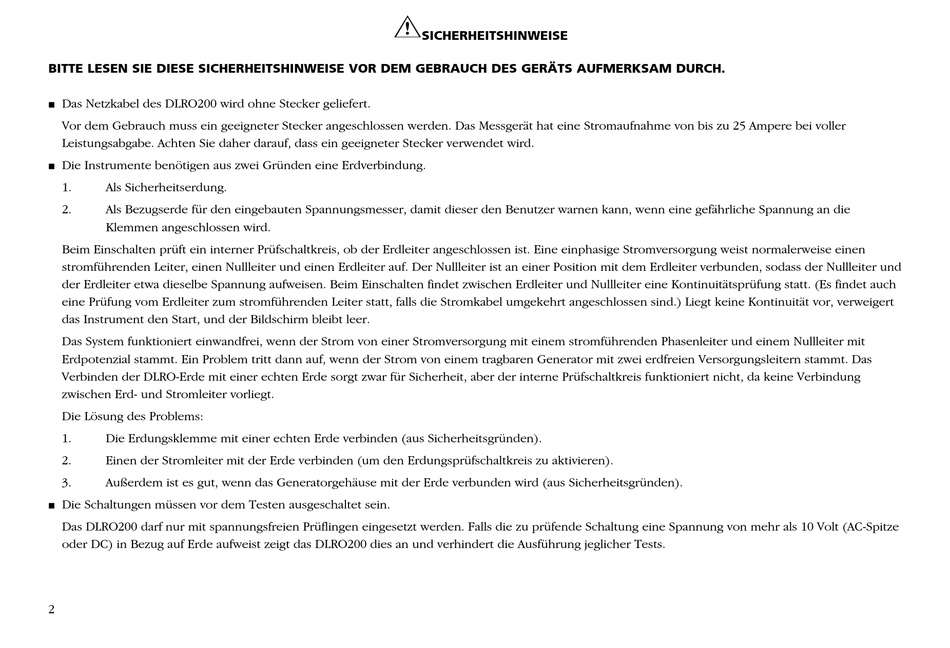

BITTE LESEN SIE DIESE SICHERHEITSHINWEISE VOR DEM GEBRAUCH DES GERÄTS AUFMERKSAM DURCH.
Das Netzkabel des DLRO200 wird ohne Stecker geliefert.
n
Vor dem Gebrauch muss ein geeigneter Stecker angeschlossen werden. Das Messgerät hat eine Stromaufnahme von bis zu 25 Ampere bei voller
Leistungsabgabe. Achten Sie daher darauf, dass ein geeigneter Stecker verwendet wird.
Die Instrumente benötigen aus zwei Gründen eine Erdverbindung.
n
1.
Als Sicherheitserdung.
2.
Als Bezugserde für den eingebauten Spannungsmesser, damit dieser den Benutzer warnen kann, wenn eine gefährliche Spannung an die
Klemmen angeschlossen wird.
Beim Einschalten prüft ein interner Prüfschaltkreis, ob der Erdleiter angeschlossen ist. Eine einphasige Stromversorgung weist normalerweise einen
stromführenden Leiter, einen Nullleiter und einen Erdleiter auf. Der Nullleiter ist an einer Position mit dem Erdleiter verbunden, sodass der Nullleiter und
der Erdleiter etwa dieselbe Spannung aufweisen. Beim Einschalten findet zwischen Erdleiter und Nullleiter eine Kontinuitätsprüfung statt. (Es findet auch
eine Prüfung vom Erdleiter zum stromführenden Leiter statt, falls die Stromkabel umgekehrt angeschlossen sind.) Liegt keine Kontinuität vor, verweigert
das Instrument den Start, und der Bildschirm bleibt leer.
Das System funktioniert einwandfrei, wenn der Strom von einer Stromversorgung mit einem stromführenden Phasenleiter und einem Nullleiter mit
Erdpotenzial stammt. Ein Problem tritt dann auf, wenn der Strom von einem tragbaren Generator mit zwei erdfreien Versorgungsleitern stammt. Das
Verbinden der DLRO-Erde mit einer echten Erde sorgt zwar für Sicherheit, aber der interne Prüfschaltkreis funktioniert nicht, da keine Verbindung
zwischen Erd- und Stromleiter vorliegt.
Die Lösung des Problems:
1.
Die Erdungsklemme mit einer echten Erde verbinden (aus Sicherheitsgründen).
2.
Einen der Stromleiter mit der Erde verbinden (um den Erdungsprüfschaltkreis zu aktivieren).
3.
Außerdem ist es gut, wenn das Generatorgehäuse mit der Erde verbunden wird (aus Sicherheitsgründen).
Die Schaltungen müssen vor dem Testen ausgeschaltet sein.
n
Das DLRO200 darf nur mit spannungsfreien Prüflingen eingesetzt werden. Falls die zu prüfende Schaltung eine Spannung von mehr als 10 Volt (AC-Spitze
oder DC) in Bezug auf Erde aufweist zeigt das DLRO200 dies an und verhindert die Ausführung jeglicher Tests.
2
G
SICHERHEITSHINWEISE
