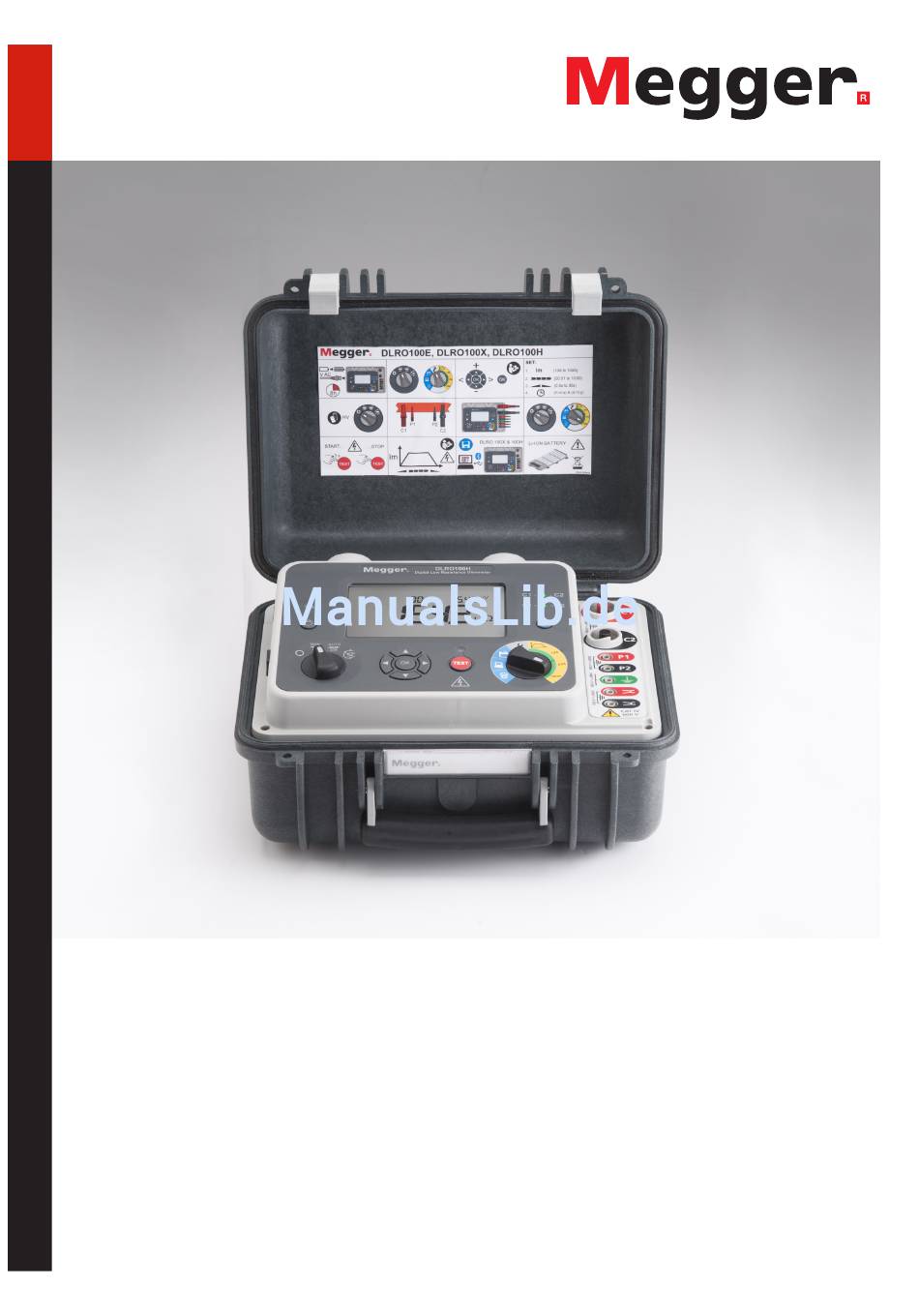

- Seite 1 DLRO100E, 100EB, 100X, 100XB, 100H und 100HB 100A Hochleistung Digitales Mikroohmmeter Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4 – Ergebnisse löschen 5 – Eine Prüfungsaufzeichnung herunterladen 6 – Ferngesteuerte Bedienung 7 – Etikette 8 – Displaysymbole Batterieanzeige Fehleranzeige Vorbeugende Wartung Technische Spezifikation Zubehör Anmerkungen Reparatur und Gewährleistung Kalibrierung, Wartung und Ersatzteile Autorisierte Servicezentren DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 3: Sicherheitswarnungen
Austausch von Sicherungen beinhaltet, muss von Servicezentren durchgeführt werden, die von Megger autorisiert sind. Verwenden Sie nur Batterien, die von Megger zugelassen sind, und halten Sie sich an die Anleitung, die mit der Batterie geliefert wird. Warnung! Dieses Messgerät enthält einen energiereichen Lithium-Ionen-Akkusatz und eine Lithium-Knopfzelle. -
Seite 4: Symbole Auf Dem Messgerät
Als Anschlusskonfiguration gilt die am niedrigsten bemessene Komponente im Messstromkreis. WEEE-Richtlinie Das Symbol einer durchgestrichenen Abfalltonne auf Rädern auf den Produkten von Megger erinnert daran, dass das Produkt nach Ende seiner Lebenszeit nicht im Hausmüll entsorgt werden darf. Megger ist in GB als Hersteller von Elektro- und Elektronikgeräten registriert. Die Registrierungsnummer lautet WEE/HE0146QT. -

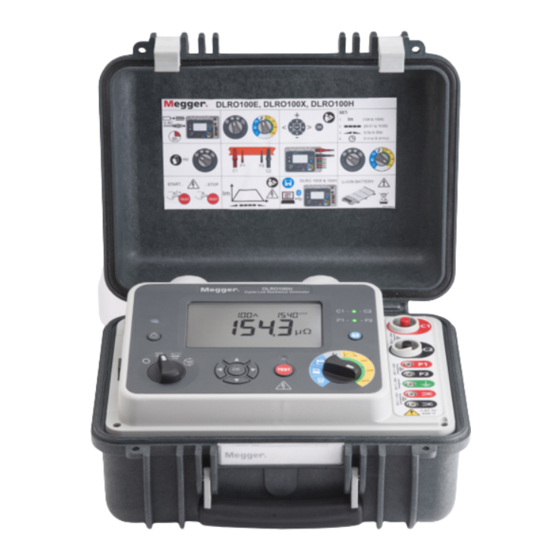

Seite 5: Allgemeine Beschreibung
Allgemeine Beschreibung Die neuen DLRO100-Mikroohmmeter von Megger bieten eine hohe Genauigkeit und Störfestigkeit, sind robust und doch leicht und mobil. Das Produktsortiment besteht aus drei Modellen: Das DLRO100E/EB verfügt über erweiterte Funktionen wie konfigurierbare Prüfungen, manuelle, automatische und Dauerprüfungen. Das DLRO100X/XB verfügt zusätzlich über einen internen Speicher für Prüfaufzeichnungen und über einen USB- Anschluss. -
Seite 6: Prüfgerätbedienelemente Und -Anzeigen
47-63 Hz 500 VA 12. Taste "Hintergrundbeleuchtung" DLRO100EB 13. Display Made in UK by Megger 14. LED für Netzbetrieb 15. Kaltgerätestecker 16. USB-Geräte-Anschluss (Typ B) nur bei 100X und 100H 17. Kühlgebläse mit IP54-Abdeckung DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 7: Vorbereitungen Für Die Verwendung
Netzanschlussleitung und Batterieladung Wenn die gelieferte Netzanschlussleitung nicht zu Ihrer Steckdose passt, sehen Sie von der Verwendung eines Adapters ab. Verwenden Sie immer Netzanschlussleitungen, die von Megger zugelassen sind. Verwenden Sie NUR die mitgelieferte Netzanschlussleitung. Versorgungsspannung: 90 bis 265 V 50 / 60 Hz. -
Seite 8: Betriebsanweisungen
Betriebsanweisungen Allgemeine Bedienung DLRO100E, 100X und 100H werden überwiegend über zwei Drehschalter und eine TEST-Taste gesteuert, die für den Start und den Stopp einer Prüfung verwendet werden (siehe Abschnitt "Prüfgerätbedienelemente und -anzeigen"). AUTO Drehschalter für den Prüfmodus Der Drehschalter für den Prüfmodus besitzt eine Position "AUS". Das Prüfgerät wird Ω... -
Seite 9: Leitungsanschlüsse
Sehen Sie bitte in der Anleitung des MCPD100L nach, um mehr über den Betrieb der Gleichstromzange zu erfahren. Verbinden Sie den Erdungsanschluss mit einer geeigneten Erde. Lassen Sie den Erdanschluss nicht unbeendet oder schwimmend. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 10: Manuelle Und Automatische Prüfung
Drücken Sie auf die Prüfung-Taste, um eine durchgehende Aktives Display für Dauerprüfung. Prüfung zu beginnen. Für die Einstellung des Datums und der Zeit der gespeicherten Ergebnisse - siehe Abschnitt 2.6 Einrichtung des Prüfgeräts. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 11: Anwenderspezifische Dauerprüfung - Initial
1.11 Prüfungsstopp vom Anwender Prüfungsabbruch – Eine Reihe von Umständen können dazu Die Prüfung wird vom Anwender gestoppt, indem die TEST-Taste führen, dass die Prüfung abgebrochen wird. Dieses Beispiel zeigt gedrückt wird. eine schlechte Verbindung. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 12: Einrichtung Des Prüfgeräts
Ω 100A Die Dauer für das Hoch-/Runterfahren wird mit den AUFWÄRTS- und ABWÄRTS-Pfeilen eingestellt. Die Sekunden und Halbsekunden werden mit den LINKS- und RECHTS-Pfeilen ausgewählt. Drücken Sie "OK", um die Einstellungen zu übernehmen. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 13: Zeit Und Datum (Nur Für Modelle X Und H)
Sie auf "OK", um die Einstellungen zu Pfeilen ein. Navigieren Sie durch das Menü, indem Sie die übernehmen. RECHTS- und LINKS-Pfeile verwenden oder drücken Sie auf "OK", um die Einstellungen zu übernehmen. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 14: Minuten Einstellen
Ω 100A Kopplung für bt1 abgeschlossen. Scrollen Sie, indem Sie die AUFWÄRTS- und ABWÄRTS-Pfeile betätigen, um auf andere Bluetooth ® -Kopplungen zuzugreifen. Wählen Sie die aktuelle Kopplung mit den RECHTS- oder LINKS-Pfeilen aus. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 15: Bluetooth ® -Überschreibung
Sie fort. und fahren Sie fort. HINWEIS: Wenn Sie sich in den Einstellungen befinden, können Sie sie verlassen, indem Sie den Drehschalter für den Messbereich weg von der Position "Einstellungen" bewegen (Schraubenschlüssel-Symbol). DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 16: Dlro100A Zurücksetzung Der Batterieladung
100A Schalten Sie den Wechselstrom wieder an. Das Menü schaltet Drücken Sie auf die Taste "OK", um fortzufahren. automatisch zum nächsten Gegenstand um und das Batterie-Symbol zeigt den Ladezyklus in einer Animation an. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 17: Speichern Von Prüfungsaufzeichnungen (Nur Modelle X Und H)
Datum, Zeit und Slotnummer werden für 2 Sekunden angezeigt, dann wird auf das Display "Ende der Prüfung" umgeschaltet. 3.3 Ergebnisspeicher voll Der interne Speicher ist voll. Löschen Sie einige Ergebnisse, um Platz zu schaffen. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 18: Automatisches Speichern Und Protokollieren Der Ergebnisse
Wenn der interne Speicher voll ist, löschen Sie einige Aufzeichnungen, um Platz zu schaffen - siehe Abschnitt 3.3 "Speichern von Prüfungsaufzeichnungen". 3.6 Fortschrittsdisplay der Dauerprüfung – Protokollieren der Ergebnisse AUTO Ω 100A DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 19: Ergebnisse Löschen
Ω 100A Wählen Sie die RECHTS- und LINKS-Pfeile, um zwischen dEL und dEL ALL hin- und herzuwechseln. Drücken Sie "OK", um die Einstellungen zu übernehmen. Drücken Sie "OK", um sämtliche Ergebnisse zu löschen. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 20: Eine Prüfungsaufzeichnung Herunterladen
Slotnummer. Drücken Sie "OK", um die Ergebnisse anzuzeigen. anzuzeigen. Drücken Sie "OK", um auf das vorherige Display zu gelangen, das die Slotnummern angibt. Wählen Sie zwischen Datum & Zeit, Spannung & Strom. HINWEIS: Display TMJ/MTJ DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 21: Fernbedienung
Die Fernsteuerung kann über den PC oder mit dem Bewegen des Drehschalters beendet werden. Wenn eine Prüfung durchgeführt wird, dann kann diese Prüfung vom PC oder wieder auf dem Prüfgerät beendet werden, indem entweder der Drehschalter bewegt oder die TEST-Taste gedrückt wird. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 22: Anlagenbeschriftung
Download-Display umgeschaltet. Der Prüfungsschalter kann auf MAN, AUTO oder DAUER gesetzt werden. Wenn Sie Bluetooth® verwenden, gehen Sie wie in diesem Dokument weiter oben angegeben vor. 7.3 Ende des Downloads AUTO Ω 100A Etikett-Daten erfolgreich empfangen DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 23: Displaysymbole
A – Ampere P – Spannung – Spannungsmessung mV – Millivolt µV – Mikrovolt 10. Gefahrenhinweis Größer als Kleiner als Im – Maximalstrom Dauer Konstantstrom Minus/ mW Milliohm Dauer Hochfahren Gedankenstrich Dauer Runterfahren µW Mikroohm DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 24: Batterieanzeige
Wenn die innere Temperatur des Prüfgeräts einen Wert überschreitet, der noch als sicher gilt, wird die Prüfung abgebrochen und der Abbruch wird auf dem Display angegeben. Bevor die Prüfung weiter durchgeführt werden kann, muss die Temperatur sinken. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 25: Vorbeugende Wartung
Verbrauchte Lithium-Ionen-Batterien und Knopfzellen werden als Industriebatterien klassifiziert. Für eine Entsorgung in GB wenden Sie sich an Megger Instruments Ltd. Für eine Entsorgung der Batterien in anderen Ländern der EU wenden Sie sich an Ihren lokalen Megger-Vertreter oder -Händler. Megger ist im Vereinigten Königreich (GB) als Hersteller von Batterien registriert. -
Seite 26: Technische Spezifikation
0 - 100.00 mΩ ± (0.0% + 0.0 μΩ) 11 - 49 A 10 μΩ - 100.00 mΩ ± (0.0% + 1.0 μΩ) 10 A 10 μΩ - 1000.0 mΩ ± (0.1% + 2.0 μΩ) DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 27: Zubehör
(i) verwendet das Betriebssystem FreeRTOS von http://www.freertos.org; (ii) beinhaltet RADSOK®-Technologie von Amphenol. RADSOK ist ein eingetragenes Warenzeichen von Amphenol-Tuchel Electronics; (iii) verwendet das HCC-Embedded FLASH-Dateisystem von HCC Embedded; (iv) verwendet die SCPI Parser-Befehlsbibliothek von http://jaybee.cz/software/. DLRO100E, 100X & 100H – 100A www.megger.com... -
Seite 28: Reparatur Und Gewährleistung
Für neue Prüfgeräte gilt eine zweijährige Gewährleistung ab dem Datum des Kaufs durch den Nutzer. Das zweite Jahr gilt nur dann, wenn der Nutzer sein Produkt kostenlos unter www.megger.com registriert. Um Ihr Produkt registrieren zu können, müssen Sie sich erst anmelden bzw. erst registrieren und dann anmelden. Im zweiten Jahr der Gewährleistung sind Gerätefehler abgedeckt, jedoch nicht die Neukalibrierung des Prüfgeräts, für die nur eine Gewährleistung von einem Jahr gilt. - Seite 29 TORONTO KANADA, SYDNEY AUSTRALIEN, MADRID SPANIEN, MUMBAI INDIEN, UND DAS KÖNIGREICH BAHRAIN. DIE PRODUKTE VON MEGGER WERDEN IN 146 LÄNDERN WELTWEIT VERTRIEBEN. Dieses Prüfgerät wurde im Vereinigten Königreich hergestellt. Das Unternehmen behält sich Änderungen der technischen Daten oder der Bauart ohne vorherige Ankündigung vor.
