Seite 34: Dlro10Hd Und Dlro10Hdx
Hiermit erklärt Megger Instruments Limited, dass die in dieser Bedienungsanleitung beschriebene, von Megger Instruments Limited hergestellte Funkausrüstung die Erfüllung der Richtlinie 2014/53/EU bietet. Weitere von Megger Instruments Limited hergestellte, in dieser Bedienungsanleitung beschriebene Gerätschaften erfüllen die Richtlinien 2014/30/EU und 2014/35/EU, wo diese anwendbar sind. - Seite 35 13. 3. 5 Prüfung 5 ........................45 13. 3. 6 Prüfung 6 ........................45 13. 3. 7 Zusammenfassung ......................45 14. Kalibrierung und Reparatur ....................46 14. 1 Rückgabeverfahren ......................46 14. 2 Zugelassene Servicezentren .....................46 15. Ende der Betriebsdauer ......................47 15. 1 WEEE-Richtlinie ........................47 www.megger.com...
-
Seite 36: Sicherheitshinweise
ƒ Achten Sie immer darauf, dass der Adapter vor jedem Gebrauch innen und außen sauber und trocken gehalten wird. ƒ Stellen Sie vor dem Schließen des oberen Deckels des DLRO10HD(X) sicher, dass alle Messleitungen entfernt wurden. ƒ Verwenden Sie nur entsprechend bemessene Messleitungen von Megger Instruments Limited. -
Seite 37: Sicherheits-, Gefahren- Und Warnsymbole Am Gerät
Spannungs- und den Stromanschlüssen mehr als 50 V Spannungsdifferenz anliegen. Diese Warnung wird nicht angezeigt, wenn alle Anschlüsse an der gleichen Hochspannung angeschlossen sind. Hinweis: Die Warnung funktioniert nicht, wenn das Gerät auf Aus (Off) gestellt ist. www.megger.com www.megger.com... -
Seite 38: Einführung

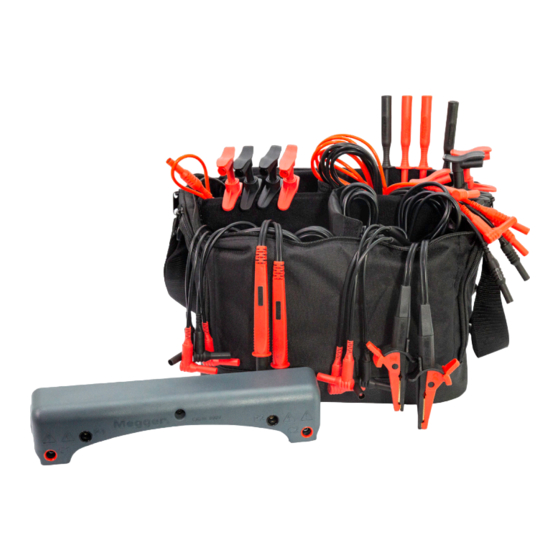

In dieser Bedienungsanleitung wird die Verwendung des industriellen CATIII-Anwendungskits DLRO10HD von Megger beschrieben. Dieses Kit wurde entwickelt, um den Anwendern eine maximale Nutzung des DLRO10HD und des DLRO10HDX, der digitalen Mikroohmmeter (Ducter) in industriellen Niederspannungsumgebungen, zu ermöglichen. In diesen Umgebungen können Inbetriebnahmetests und planmäßige Wartungstests einzelner Verbindungen echte Vorteile für mehr Sicherheit, Energieeffizienz und Zukunftssicherheit sowie für einen... - Seite 39 3. Überbrückungsmessleitungs-Satz, mit Klemmen (rot und schwarz) 4. Strom- und Potenzial-Messleitungs-Satz (vieradrig), mit Klemmen und Sonden www.megger.com...
- Seite 40 5. Klemmenadapter (zweiteilig), P-Klemmenbrücke und obere Abdeckung 6. Tragetanche www.megger.com...
-
Seite 41: Montage Des Klemmenadapters
12. 2 Montage des Klemmenadapters Hinweis: Stellen Sie sicher, dass die P-Klemmenbrücke vollständig eingerastet ist, bevor Sie die P-Klemmen festziehen. Hinweis: Stellen Sie sicher, dass die C-Klemmen vollständig festgeschraubt sind, bevor Sie die Adapterabdeckung anbringen www.megger.com... -
Seite 42: Verwendung Des Kits
Verbindungen P1 und C1 verwendet werden, keinen Einfluss auf die Genauigkeit der Messung, vorausgesetzt, sie überschreiten nicht die Gesamtschleifenwiderstandsgrenze von C1 bis C2 des DLRO- Geräts, die für DLRO10HD und DLRO10HDX 100 mΩ beträgt. Die Kabellänge wird nur durch den oben beschriebenen Widerstand C1/C2 begrenzt. -
Seite 43: Messanschlüsse Innerhalb Eines Industriellen Strom- Oder Erdsystems
13. 2. 2 Verwendung von Kelvin-Messleitungen (Sonden oder Klemmen) Dies ist ein Beispiel dafür, wie die Kelvin-Sonden oder Kelvin-Klemmen eingesetzt werden können. In diesem Fall wird eine Klemme an der Sammelschiene befestigt und mit einer Sonde wird jeder Verbindungspunkt schnell und genau vermessen. www.megger.com... -
Seite 44: Prüfung Mit Einem Dlro-Mikroohmmeter
Der bei der Vierleiterprüfung gemessene Widerstand liegt nur zwischen den Punkten P1 und P2, sofern der Prüfstrom des Geräts (C1–C2) zu 100 % durch diese Verbindung fließt (d. h. es gibt keine parallelen Ableitwege). Die Messung der einzelnen Verbindungen (Kelvin- oder Vierleiterverbindung) liefert die gleichen Ergebnisse wie gewünscht. www.megger.com... -
Seite 45: In Der Folgenden Verbindungsreihenfolge Würden Diese Ergebnisse Erzielt
13. 3 In der folgenden Verbindungsreihenfolge würden diese Ergebnisse erzielt: 13. 3. 1 Prüfung 1 =11 µΩ 13. 3. 2 Prüfung 2 4 µΩ =11 µΩ www.megger.com... -
Seite 46: Prüfung 3
13. 3. 3 Prüfung 3 4 µΩ 11 µΩ = 121 µΩ 13. 3. 4 Prüfung 4 4 µΩ 11 µΩ > 5m A to B = ~ 2.5 mΩ = 8 µΩ www.megger.com... -
Seite 47: Prüfung 5
Wert. Kleine Leistungsschalter und Umschalter können geprüft werden, um sicherzustellen, dass ein zuverlässiger und wiederholbarer Kontaktwiderstand erzielt wird. Motorwicklungen, Kleintransformatoren und Generatorwicklungen können bewertet werden, um eine effiziente Energienutzung zu gewährleisten, zukünftige Ausfälle zu vermeiden und mögliche Brandgefahren zu entdecken. www.megger.com... -
Seite 48: Kalibrierung Und Reparatur
E-Mail oder Fax zugesandt werden. 3. Verpacken Sie das Instrument sorgfältig, um Transportschäden zu vermeiden. 4. Bevor das Gerät frachtfrei an Megger versandt wird, vergewissern Sie sich, dass das Rücksendeetikett angebracht oder die RA-Nummer deutlich auf der Außenseite der Verpackung und auf jeglicher Korrespondenz vermerkt ist. -
Seite 49: Zugelassene Servicezentren
