ALLGEMEINE BESCHREIBUNG
®
®
Das Megger
DLRO
200 ist ein Widerstandsmessgerät (Ohmmeter) mit
Wechselstromversorgung, das Gleichstromwiderstände im Milliohm- und
Mikroohmbereich bei einem maximalen Prüfstrom von 200 Ampere DC messen
kann. Der maximal zur Verfügung stehende Prüfstrom ist abhängig von der
Stromversorgung, vom Widerstand der Messleitungen und vom Widerstand
des zu prüfenden Geräts. Vollständige Informationen finden Sie im Abschnitt
TECHNISCHE DATEN weiter unten in dieser Anleitung.
Die Versorgungskabel befindet sich auf der linke Seite, markiert "100-265
V a.c., 10 A max., 50/60Hz" für den DLRO200, oder '115 V a.c. 10 A max.
50/60Hz' für den DLRO200-115. Der Hauptschalter befindet sich neben der

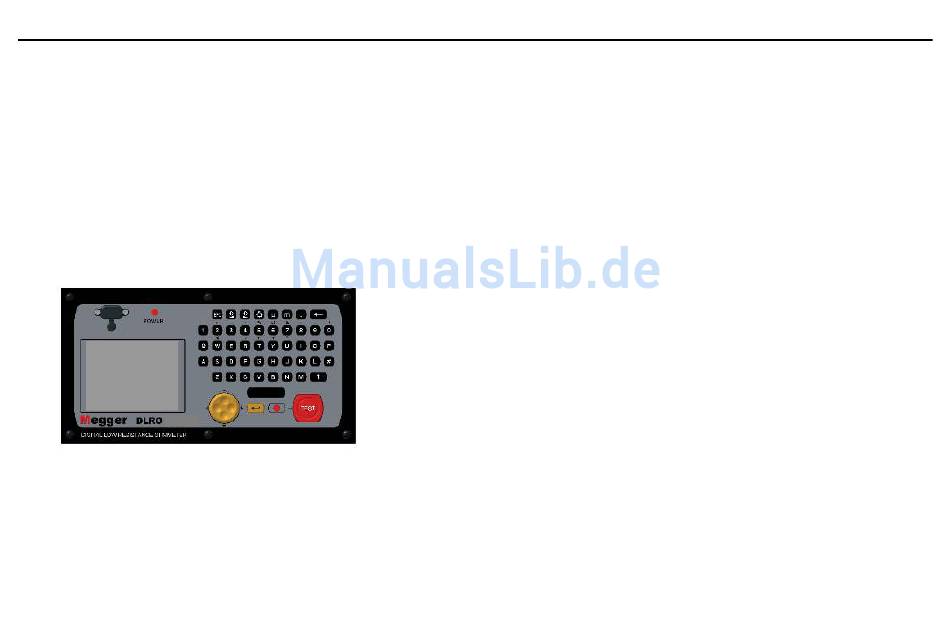

Versorgungskabel. Alle andere Steuerkontrolle liegen auf der Front-Paneel. Ein
zusätrzlicher Erdungsanschluss befindet sich auf der linken Seite des Gerätes.
200
Funktionsprinzip
Der gewünschte Strom wird vor Beginn der Prüfung eingestellt. Nach Drücken
der Taste TEST steigt der Strom nach einer kurzen Wartezeit auf den
eingestellten Wert und der Spannungsabfall an den "P"-Leitungen gemessen.
Anschließend wird die Stromabgabe wieder auf Null gesenkt.
Die Bedienung erfolgt über einen Wippschalter und über das Menüsystem
mit hintergrundbeleuchteter LCD-Anzeige. Die Tastatur dient zur Einstellung
des gewünschten Prüfstroms, sowie zum Hinzufügen von Anmerkungen, die
zusammen mit den Testergebnissen zum späteren Download über den RS232-
5
