MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Laufgeräts auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Laufgerätes nicht beeinflus-
sen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Die Montage erfordert den inbegriffenen Sechseck-Schlüssel
, Drahtschere , Gummihammer
.

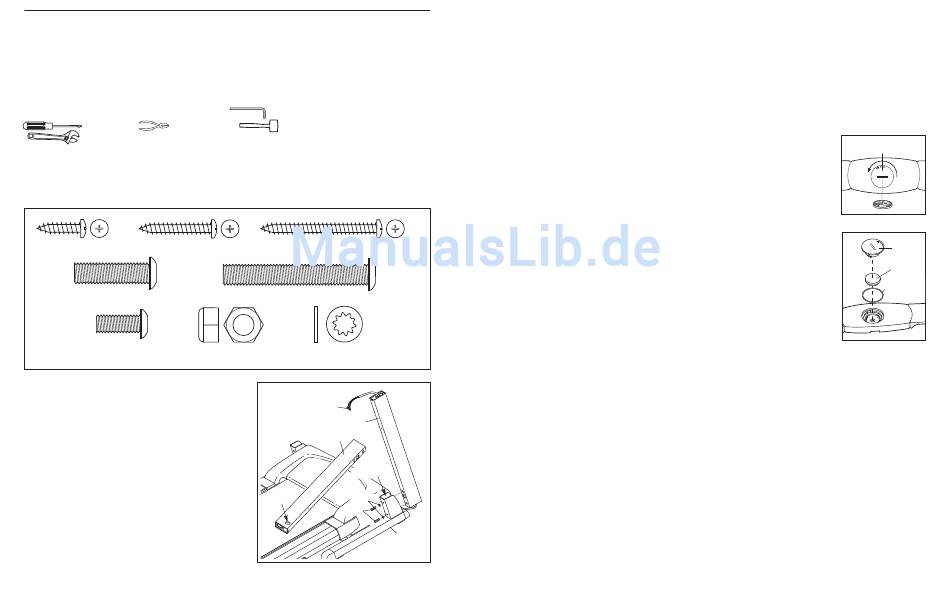

Um mit der Identifizierung der Montage-Hardware zu helfen, beziehen Sie sich auf die untere Zeichnung.
Anmerkung: Die Montage-Hardware und andere kleine Teile sind in separate Teilebeutel verpackt. Üffnen Sie
die Teilebeute erst wenn so angewiesen. (Die Teilebeutel sind nicht markiert nach der Reihenfolge in
welcher sie geüffnet werden sollen.) Falls ein Teil nicht im Teilebeutel gefunden werden kann, sehen Sie
nach ob das Teil schon vormontiert ist.
1 1/4" Schraube (92)–2
3/4" Schraube (6)–16
1 1/4" Bolzen (104)–4
1" Bolzen (71)–2
Radmutter (21)–2
1. Öffnen Sie den Teilebeutel B. Identifizieren Sie die
rechte Säule (82) (die linke Säule [69] hat eine großes
rundes Loch in der gezeigten Stelle). Legen Sie die
rechte Säule flach und schneiden die Plastikbänder am
unteren Ende ab. Dann führen Sie den Drahthalter (83)
unten in die rechte Säule ein und ziehen ihn oben aus
dem Loch heraus. Anmerkung: Es könnte ein Band am
Ende des Drahthalters geben um Ihnen zu helfen die-
sen aus dem Loch herauszuziehen.
Befestigen Sie die rechte Säule (82) an die Klammer an
der rechten Seite der Basis (109) mit zwei 11/4" Bolzen
(104) und zwei inneren Stern-Unterlegscheiben (72).
(Anmerkung: Es könnte helfen einen Gummihamnmer
zu benutzen um die rechte Säule ganz in die Klammer
einzuführen.) Ziehen Sie die Bolzen noch nicht fest
an. Achten Sie darauf, dass Sie den Drahthalter
nicht beschädigen.
Befestigen Sie die linke Säule (69) an die linke Seite
der Basis (109) auf die gleiche Weise. Anmerkung: Es
gibt keinen Drahthalter an der linken Seite.
und Ihr eigener Kreuzschraubenzieher
und verstellbarer Schraubenschlüssel
2" Silberschraube (93)–2
Radbolzen (107)–2
Innere Sternunterlegscheibe
(72)–6
1
83
82
69
Klammer
72
Loch
104
109
6
SYMPTOM: Die Neigung des Laufgeräts ändert sich nicht korrekt.
LÖSUNG: a. Mit dem Schlüssel im Computer eingesteckt, drücken Sie auf einen der Neigungsknöpfe.
Während sich die Neigung ändert, ziehen Sie den Schlüssel heraus. Nach ein paar
Sekunden stecken Sie den Schlüssel wieder ein. Das Laufgerät wird sich automatisch auf die
höchste Neigungstufe einstellen und dann zur niedrigsten Stufe zurück gehen. Dies wird die
Neigung kalibrieren.
SYMPTOM: Der Brustpulssensor funktioniert nicht korrekt
LÖSUNG:
a. Wenn der Herzschlagmonitor nicht richtig funktioniert, beziehen Sie sich auf BRUSTPULSSEN-
SOR-FEHLERSUCHE auf Seite 9.
b. Die Batterie sollte ausgetauscht werden, wenn der
Herzschlagmonitor immer noch nicht richtig funktioniert. Um die
Batterie auszutauschen, finden Sie die Drehscheibe auf der
Rückseite der Sensoreinheit. Stecken Sie eine Münze in die Rille und
drehen Sie die Scheibe dem Uhrzeigersinn entgegen zur öffenenden
(OPEN) Position. Entfernen Sie die Drehscheibe
Entfernen Sie die alte Batterie und legen Sie eine neue CR 2032
Batterie ein. Vergewissern Sie sich, dass sich die Schrift oben befin-
det. Darüber hinaus vergewissern Sie sich, dass sich der
Gummidichtungsring an der richtigen Stelle in der Sensoreinheit be-
findet. Legen Sie die Drehscheibe wieder auf die Öffnung und schlie-
ßen Sie diese.
b
Drehscheibe
Dreh-
scheibe
Batterie
Gummi-
dichtungs-
27
ring
