3. INSTALLATION

3.1 BRENNERMONTAGE

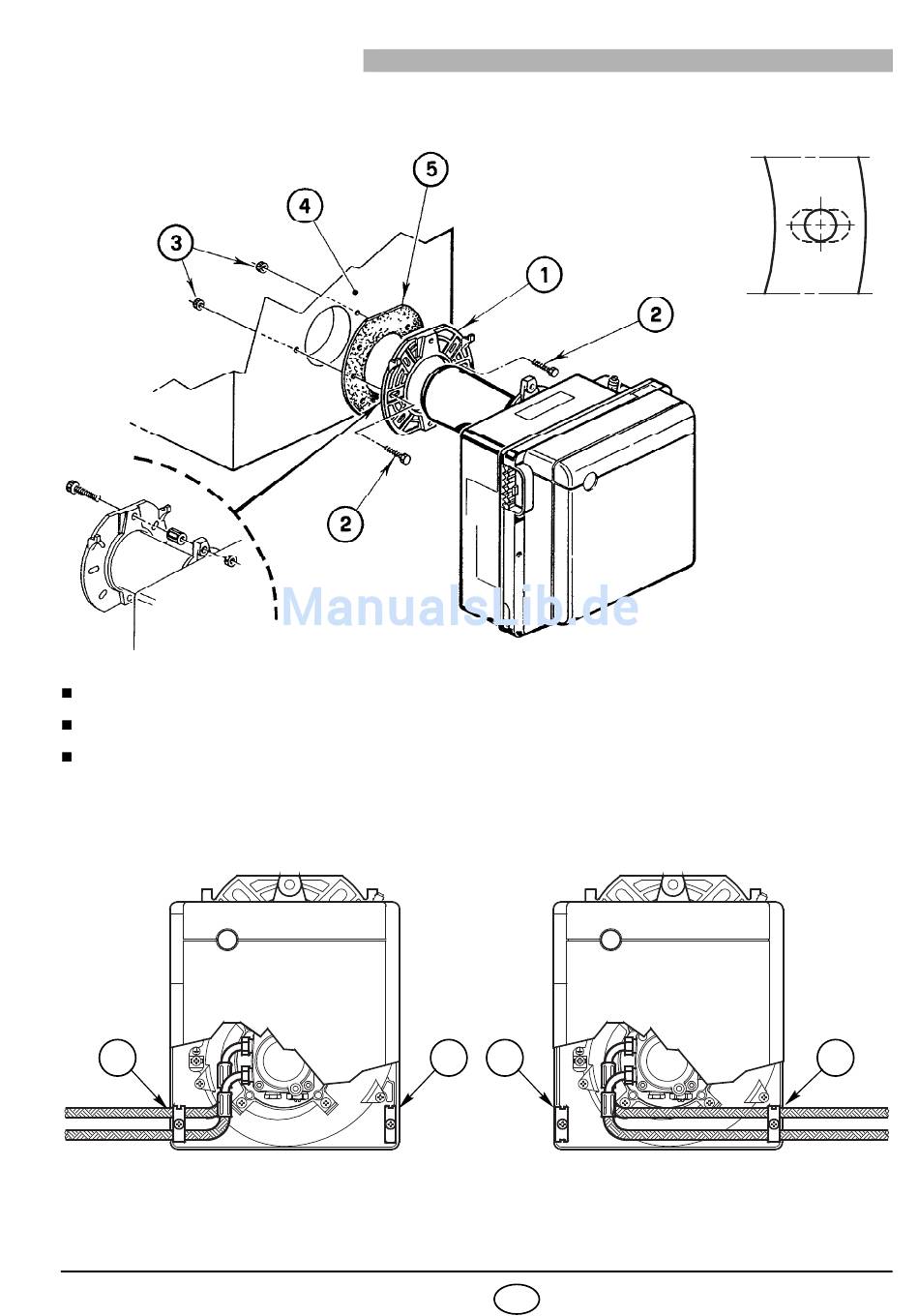

Abb. 2
Abb. 3
Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 3).
Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 4).
Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit
Isolierdichtung (5) montieren (siehe Abb 2).

3.2 BRENNSTOFFVERSORGUNG

1
Die Ölschläuche werden mit den Winkelanschlüssen an der Ölpumpe montiert, wobei die Ölschläuche nach
links oder nach rechts aus dem Brenner herausgeführt werden können.
Es muß jeweils die Halteschelle (1) bzw. der Verschlußwinkel (2) gewechselt werden. (Siehe Abb. 5).
