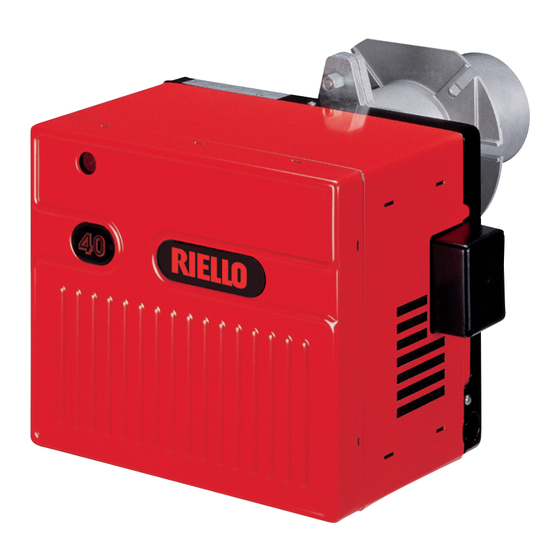

- Seite 1 Installations-, Bedienungs- und Wartungsanleitung Gas-Gebläsebrenner Zweistufiger Betrieb CODE MODELL 3757615 RIELLO 40 GS10D 576T1 20063793 (5) - 11/2021...
- Seite 2 Übersetzung der Originalanleitung...
- Seite 3 Inhalt Erklärungen ....................................3 Allgemeine Informationen und Hinweise ..........................4 Informationen zur Bedienungsanleitung........................4 2.1.1 Einleitung..................................4 2.1.2 Allgemeine Gefahren..............................4 2.1.3 Weitere Symbole ................................. 4 2.1.4 Übergabe der Anlage und der Bedienungsanleitung ....................5 Garantie und Haftung ..............................5 Sicherheit und Vorbeugung ..............................
- Seite 4 Inhalt 7.2.2 Sicherheitstest - bei geschlossener Gasversorgung....................24 7.2.3 Kontrolle und Reinigung.............................24 7.2.4 Sicherheitsbauteile..............................25 Öffnen des Brenners ..............................26 Störungen - Ursachen - Abhilfen .............................27 Diagnostik der Gründe von Betriebsstörungen ......................27 8.1.1 Entstörung des Steuergeräts .............................27 8.1.2 Visuelle Diagnostik..............................27 8.1.3 Softwarediagnostik..............................27 Anhang - Zubehör ..................................31 20063793...
- Seite 5 Elektromagnetische Verträglichkeit Diese Produkte sind, wie nachfolgend angegeben, gekennzeichnet: EG-0476CT2714 Die Qualität wird durch ein gemäß ISO 9001:2015 zertifiziertes Qualitäts- und Managementsystem garantiert. Legnago, 03.05.2021 Leiter der Abteilung Forschung und Entwicklung RIELLO S.p.A. - Geschäftsleitung Brenner Ing. F. Maltempi 20063793...
- Seite 6 Allgemeine Informationen und Hinweise Allgemeine Informationen und Hinweise Informationen zur Bedienungsanleitung 2.1.1 Einleitung QUETSCHGEFAHR FÜR GLIEDMASSEN Die dem Brenner beiliegende Bedienungsanleitung: Dieses Symbol liefert Angaben zu sich bewegen- stellt einen wesentlichen und integrierenden Teil des Pro- den Maschinenteilen: Quetschgefahr der Glied- dukts dar und darf von diesem nicht getrennt werden;...
- Seite 7 Allgemeine Informationen und Hinweise 2.1.4 Übergabe der Anlage und der Der Lieferant der Anlage den Anwender genau hinsichtlich folgender Themen informiert: Bedienungsanleitung – dem Gebrauch der Anlage, Bei der Übergabe der Anlage ist es erforderlich, dass: – den eventuellen weiteren Abnahmen, die vor der Aktivie- ...
- Seite 8 Sicherheit und Vorbeugung Sicherheit und Vorbeugung Einleitung Die Brenner wurden gemäß den gültigen Normen und Richtlinien die Art und der Druck des Brennstoffs, die Spannung und Fre- unter Anwendung der bekannten Regeln zur technischen Sicher- quenz der Stromversorgung, die Mindest- und Höchstdurchsätze, heit und Berücksichtigung aller möglichen Gefahrensituationen auf die der Brenner eingestellt wurde, die Druckbeaufschlagung entworfen und gebaut.
- Seite 9 1/230/50 GRUNDBESTIMMUNG ERWEITERTE BESTIMMUNG Erhältliche Modelle Bestimmung Spannung Code RIELLO 40 GS10D 1/230/50 3757615 Tab. A Brennerkategorien - Bestimmungsländer Bestimmungsland Gaskategorie SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO 2ELL (43,46 ÷...
- Seite 10 Technische Beschreibung des Brenners Technische Daten Modell RIELLO 40 GS10D 576T1 29/41 106 Wärmeleistung (Hi) Min - Max 25.000/35.000 91.000 kcal/h Hu 8 12 kWh/m – 7.000 10.340 kcal/m Brennstoff 2. Gasfami- Druck: min. 16 mbar – max. 360 mbar...
- Seite 11 Technische Beschreibung des Brenners Regelbereich Die ausgewählte Brennerleistung muss innerhalb des Bereichs Der Regelbereich (Abb. 2) wurde bei einer Raum- im Diagramm liegen (Abb. 2). temperatur von 20 °C, einem barometrischen Druck von 1013 mbar (etwa 0 m ü.d.M.) und wie bei auf S.
- Seite 12 Technische Beschreibung des Brenners Brennerbeschreibung 20065836 Abb. 4 Luftklappen 12 Flansch Luftklappe-Befestigungsschrauben 13 Druckentnahmestelle (+) Druckentnahmestelle (-) 14 Flammkopf Schraube zur Haubenbefestigung 15 Elektrode-Fühler Luftdruckwächter 16 Krümmer für Gasarmatur Motor 17 7-polige Steckdose für die Stromversorgung und Fernsteue- rungen Störanzeige mit Entstörtaste 18 4-polige Steckdose für 2.
- Seite 13 ACHTUNG Das Steuergerät ist eine Sicherheitsvorrichtung! Vermeiden Sie, es zu öffnen, zu verändern oder seinen Betrieb zu erzwingen. Die Riello S.p.A. übernimmt keinerlei Haftung für eventuelle Schä- den auf Grund von nicht genehmigten Eingriffen! Alle Maßnahmen (Montage, Installation und Kundendienst, usw.) müssen durch Fachpersonal ausgeführt werden.
- Seite 14 Technische Beschreibung des Brenners 4.11 Stellantrieb der Luftklappe Wichtige Anmerkungen Um Unfälle, materielle oder Umweltschäden zu vermeiden, ist es angebracht, folgende Vor- schriften einzuhalten! ACHTUNG Vermeiden Sie es, die Antriebe zu öffnen, zu ändern oder zu forcieren. Alle Maßnahmen (Montage, Installation und Kundendienst, usw.) müssen durch Fachpersonal ausgeführt werden.
- Seite 15 Installation Installation Sicherheitshinweise für die Installation Nehmen Sie die Installation nach einer sorgfältigen Reinigung Die Installation des Brenners muss durch Fach- des gesamten zur Installation des Brenners bestimmten Bereichs personal gemäß den Angaben in diesem Hand- und einer korrekten Beleuchtung des Raumes vor. buch sowie in Übereinstimmung mit den gültigen gesetzlichen Normen und Bestimmungen ausge- ACHTUNG...
- Seite 16 Installation Vorabkontrollen 5.4.1 Kontrolle der Lieferung Handhabungen, das Entfernen, das Fehlen des Typenschilds oder anderweitige Mängel hindern Prüfen Sie nach dem Entfernen der gesamten an einer sicheren Identifizierung des Produkts Verpackung die Unversehrtheit des Inhalts. und gestalten jegliche Installations- und War- ACHTUNG Verwenden Sie den Brenner im Zweifelsfalle nicht tungsarbeiten schwierig.
- Seite 17 Installation Befestigung des Brenners am Heizkessel Den Flammkopf vom Brenner ausbauen, dazu die Mutter 1) abnehmen und die Gruppe A) herausziehen (Abb. 10). Ein angemessenes Hebesystem für den Brenner Die Gruppe B)(Abb. 10) an die Heizkesselplatte 2) befesti- vorsehen.
- Seite 18 Installation Flammkopfeinstellung Für seine Einstellung ist wie folgt vorzugehen: die Schraube A)(Abb. 12) lockern, den Krümmer B) ver- schieben bis das Ende der Muffe C) mit der gewünschten Einstellzahl übereinstimmt; die Schraube A) festziehen. S7015 Beispiel: Der Brenner ist auf einem Kessel von 72 kW installiert. Bei einem Wirkungsgrad von 90% sollte die Brennerleistung ca.
- Seite 19 Installation NOCKEN II ZWEITE STUFE Mikrometrische Schrauben Der Nocken II regelt die Stellung der Luftklappe in der 2. Stufe). (Bezugswert 60°, den Wert 70° nicht überschreiten). Diese Einstellung keinesfalls verändern. ACHTUNG Die Luftregelung der 2. Stufe erfolgt durch Einwirken auf die Luft- klappe aus Blech 1)(Abb.
- Seite 20 Installation 5.10.2 Gasarmatur Die Gasarmatur wird gesondert geliefert; die Einstellung wird ent- sprechend der beigefügten Betriebsanleitung durchgeführt. Die Zulassung erfolgt gemäß der Norm EN 676 und die Lieferung Die Tab. F zeigt die Abstimmung Brenner-Gasarmatur. getrennt vom Brenner. Anschlüsse Code Modell Verwendung Gasarmatur...
- Seite 21 Installation 5.12 Elektrische Anschlüsse 5.12.1 Sicherheitshinweise für die elektrischen Anschlüsse Die elektrischen Anschlüsse müssen bei abgeschalteter Stromversorgung hergestellt werden. Die elektrischen Anschlüsse müssen durch Fachpersonal nach den im Bestimmungsland gültigen Vorschriften ausgeführt werden. Siehe in den Schaltplänen. Der Hersteller lehnt jegliche Haftung für Änderungen oder andere Anschlüsse ab, die von denen in den Schaltplä- GEFAHR nen dargestellten abweichen.
- Seite 22 Installation 5.12.2 Standard-Schaltplan RMG88.62C2 Das Thermostat der 2. Stufe mit den Klemmen T6 und T8 verbin- den, nachdem die Drahtbrücke entfernt wurde. 20126552 Fig. 18 Zeichenerklärung (Fig. 18) Brennerauflage Thermostat 2. Stufe Stellantrieb der Luftklappe Sicherheitsthermostat Betriebssignal 1. Stufe Sicherung Betriebssignal 2.
- Seite 23 Installation 5.12.3 Elektrische Anschlüsse mit Dichtheitskontrolle der Ventile (DUNGS VPS 504) Das Thermostat der 2. Stufe mit den Klemmen T6 und T8 verbin- den, nachdem die Drahtbrücke entfernt wurde. D4148 Abb. 19 Zeichenerklärung (Abb. 19) 5.12.4 Ionisationsstrom Betriebssignal 1. Stufe Der Betrieb des Steuergerätes erfordert einen Strom von minde- Betriebssignal 2.
- Seite 24 Inbetriebnahme, Einstellung und Betrieb des Brenners Inbetriebnahme, Einstellung und Betrieb des Brenners Sicherheitshinweise für die erstmalige Inbetriebnahme Die erstmalige Inbetriebnahme des Brenners Prüfen Sie die richtige Funktionsweise der Ein- muss durch zugelassenes Fachpersonal gemäß stell-, Steuer- und Sicherheitsvorrichtungen. den Angaben in diesem Handbuch sowie in Über- einstimmung mit den gültigen gesetzlichen Nor- ACHTUNG ACHTUNG...
- Seite 25 Inbetriebnahme, Einstellung und Betrieb des Brenners Betriebsablauf des Brenners Normal Störabschaltung wegen nicht erfolgter Zündung Thermostat Motor Zündtransformator Ventil 1. Stufe Flamme 1. Stufe Ventil 2. Stufe Flamme 2. Stufe Störabschaltung D4170 max. 3s. max. 2s 10s. max. 2s max. 3S. Abb.
- Seite 26 Wartung Wartung Sicherheitshinweise für die Wartung Die regelmäßige Wartung ist für die gute Funktionsweise, die Si- Vor dem Ausführen jeglicher Wartungs-, Reinigungs- oder Prü- cherheit, die Leistung und Nutzungsdauer des Brenners wesentlich. farbeiten: Sie ermöglicht es, den Verbrauch und die Schadstoffemissionen zu verringern sowie das Produkt über die Zeit hinweg zuverlässig Die Stromversorgung des Brenners durch Betäti- zu erhalten.
- Seite 27 Wartung Gebläse 7.2.4 Sicherheitsbauteile Prüfen, dass die Luftklappe in der richtigen Stellung ist. Die Sicherheitsbauteile müssen entsprechend der in der Tab. K Prüfen Sie, ob im Innern des Gebläses und auf seinen Schaufeln angegebenen Lebenszyklusfrist ausgetauscht werden. Die an- etwa Staubablagerungen vorhanden sind: diese vermindern den gegebenen Lebenszyklen haben keinen Bezug zu den in den Luftdurchfluss und verursachen folglich eine umweltbelastende Liefer- oder Zahlungsbedingungen angegebenen Garantiefri-...
- Seite 28 Wartung Öffnen des Brenners Die Stromversorgung des Brenners durch Betäti- gen des Hauptschalters der Anlage abschalten. GEFAHR Das Brennstoffabsperrventil schließen. GEFAHR Warten Sie, bis die Bauteile, die mit Wärmequel- len in Berührung kommen, komplett abgekühlt sind. Bei einer Wartung des Flammkopfes die Anweisungen im Kapitel “Betriebsposition”...
- Seite 29 Störungen - Ursachen - Abhilfen Störungen - Ursachen - Abhilfen Diagnostik der Gründe von Betriebsstörungen Das mitgelieferte Steuergerät verfügt über eine Diagnosefunkti- Das Steuergerät erzeugt eine Impulssequenz (im Abstand von 1 on, mit der Ursachen eventueller Betriebsstörungen leicht festge- Sekunde), die sich in konstanten Intervallen von 3 Sekunden wie- stellt werden können (Anzeige: ROTE LED).
- Seite 30 Störungen - Ursachen - Abhilfen 8.1.3 Softwarediagnostik sehen ist. Beim Loslassen der Taste wird die rote LED intermittierend Liefert eine Analyse des Brennerlebens mittels optischer PC-Ver- und schnell blinken: erst dann kann die optische Verbindung bindung, mit Angabe der Betriebsstunden, der Anzahl und Arten eingeschaltet werden.
- Seite 31 Störungen - Ursachen - Abhilfen Signal Störungen Mögliche Ursache Empfohlene Abhilfe 2 Blinken Störabschaltung des Ungenügender Gasfluss durch das Betriebsma- Steigern Brenners nach der Vor- gnetventil belüftung, und der Si- Eines der beiden Magnetventile öffnet sich nicht Die Ventile tauschen cherheitszeit ohne Gasdruck zu gering Am Regler erhöhen...
- Seite 32 Störungen - Ursachen - Abhilfen Signal Störungen Mögliche Ursache Empfohlene Abhilfe 10 Blinken Brenner geht nicht an Falsche Elektrische Anschlüsse Kontrollieren und es erfolgt eine Stör- abschaltung Der Brenner führt eine Defektes Steuergerät Auswechseln Störabschaltung aus Vorhandensein elektromagnetischer Störungen Filtern oder beseitigen in den Thermostatleitungen...
- Seite 33 Anhang - Zubehör Anhang - Zubehör Kit Flammkopfverlängerung Standardlänge Länge mit Flammkopf- Brenner Code (mm) verlängerung (mm) RIELLO 40 GS10D 3001064 Flüssiggas-Kit Brenner Code RIELLO 40 GS10D 3000884 Stadtgas-Kit Brenner Code RIELLO 40 GS10D 3000891 Kegelförmiges Flammenrohr mit Stauscheibe Projektion...
- Seite 36 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Änderungen vorbehalten...
