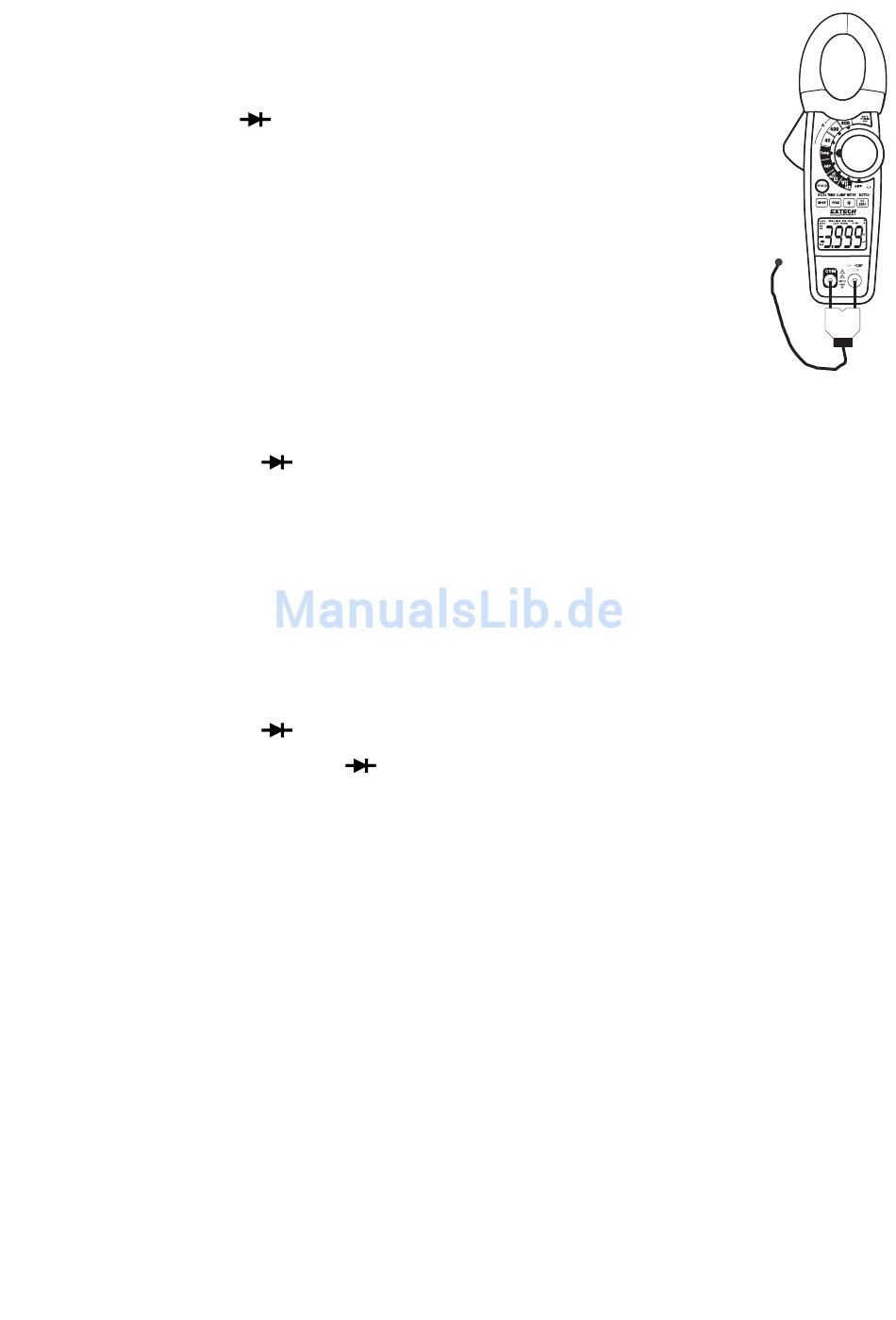

Temperaturmessungen

1. Den Funktionswahlschalter auf TEMP stellen.
2. Den Temperaturfühler in die negative COM und die positive V·
Ω·CAP·TEMP·Hz·
3. Das zu prüfende Gerät mit der Spitze des Temperaturfühlers berühren. Der
Temperaturfühler muss das zu messende Teil so lange berühren, bis sich die
Messanzeige stabilisiert hat.
4. Lesen Sie nun die Temperatur im Display ab. Die Digitalanzeige gibt den
richtigen Dezimalwert mit Punkt an.
5. Mit der Taste MODE °F oder °C wählen.
WARNUNG : Stromschlaggefahr. Stellen Sie sicher, dass der Temperaturfühler entfernt wurde, bevor
eine andere Messfunktion eingestellt wird.
Durchgangsprüfungen
1. Das schwarze Messkabel in die negative COM-Buchse und das rote Messkabel in die positive
V· Ω ·CAP·TEMP Hz·
2. Den Funktionswahlschalter auf
3. Mit der Taste MODE den Durchgang "
sobald die Taste MODE gedrückt wird.
4. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den Messkabelspitzen.
5. Wenn der Widerstand unter < 40Ω liegt, ertönt ein akustisches Signal.
Diodentest
1. Den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse stecken und
den Bananenstecker des roten Messkabels in die positive
V· Ω ·CAP·TEMP Hz-
2. Den Funktionswahlschalter auf ..... stellen. Falls erforderlich mit der Taste MODE die
Diodenmessfunktion einstellen (das Diodensymbol erscheint im Diodentestmodus auf dem
LCD).
3. Berühren Sie die Diode oder die zu prüfende Halbleiterverbindung mit den Messkabelspitzen.
Notieren Sie sich die Messung. Kehren Sie die Messkabelpolarität um, indem Sie die roten und
schwarzen Kabel umkehren. Notieren Sie diese Messung
4. Die Diode oder Verbindung kann wie folgt ausgewertet werden:
•
•
•
Buchse stecken, dabei auf die richtige Polung achten.
Buchse stecken.
Buchse stecken.
Wenn eine Messung einen Wert (normalerweise 0,400V bis 0,900V) ergibt und
die andere Messung OL anzeigt, dann ist die Diode in Ordnung.
Wenn beide Messungen OL anzeigen, dann ist das Gerät offen.
Wenn beide Messungen sehr niedrige Werte oder sogar "0" anzeigen, dann ist
das Gerät kurzgeschlossen.
stellen.
)
)
•)
wählen. Das Symbol auf dem Display ändert sich,
)"
)
•)
7 EX730-EU-GE-V3.2-3/12
