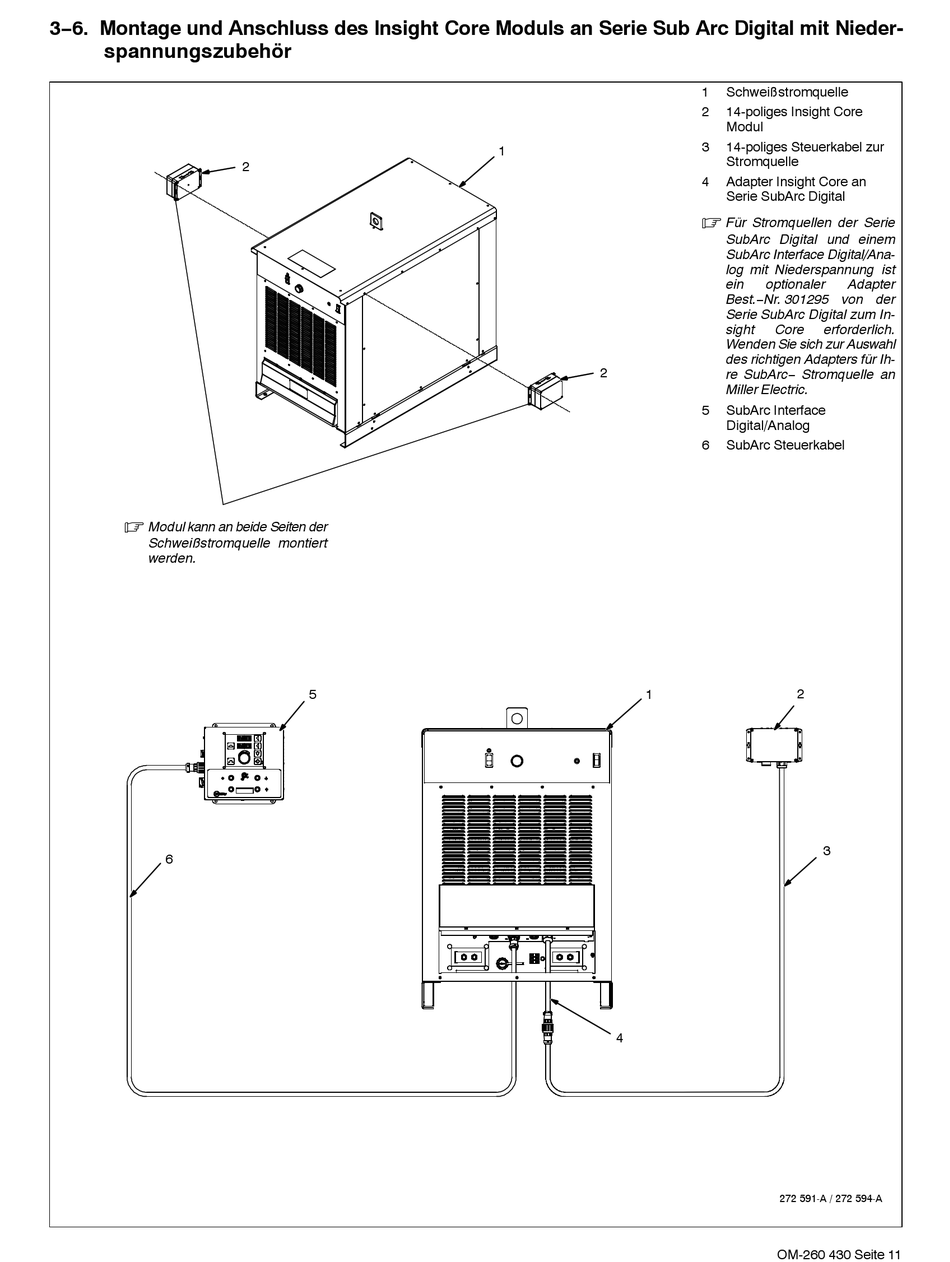

3−6. Montage und Anschluss des Insight Core Moduls an Serie Sub Arc Digital mit Nieder-
spannungszubehör
.
Modul kann an beide Seiten der
Schweißstromquelle montiert
werden.
6
2
5
1
2
1
4
1 Schweißstromquelle
2 14-poliges Insight Core
Modul
3 14-poliges Steuerkabel zur
Stromquelle
4 Adapter Insight Core an
Serie SubArc Digital
.
Für Stromquellen der Serie
SubArc Digital und einem
SubArc Interface Digital/Ana-
log mit Niederspannung ist
ein optionaler Adapter
Best.−Nr. 301295 von der
Serie SubArc Digital zum In-
sight Core erforderlich.
Wenden Sie sich zur Auswahl
des richtigen Adapters für Ih-
re SubArc− Stromquelle an
Miller Electric.
5 SubArc Interface
Digital/Analog
6 SubArc Steuerkabel
2
3
272 591-A / 272 594-A
OM-260 430 Seite 11
