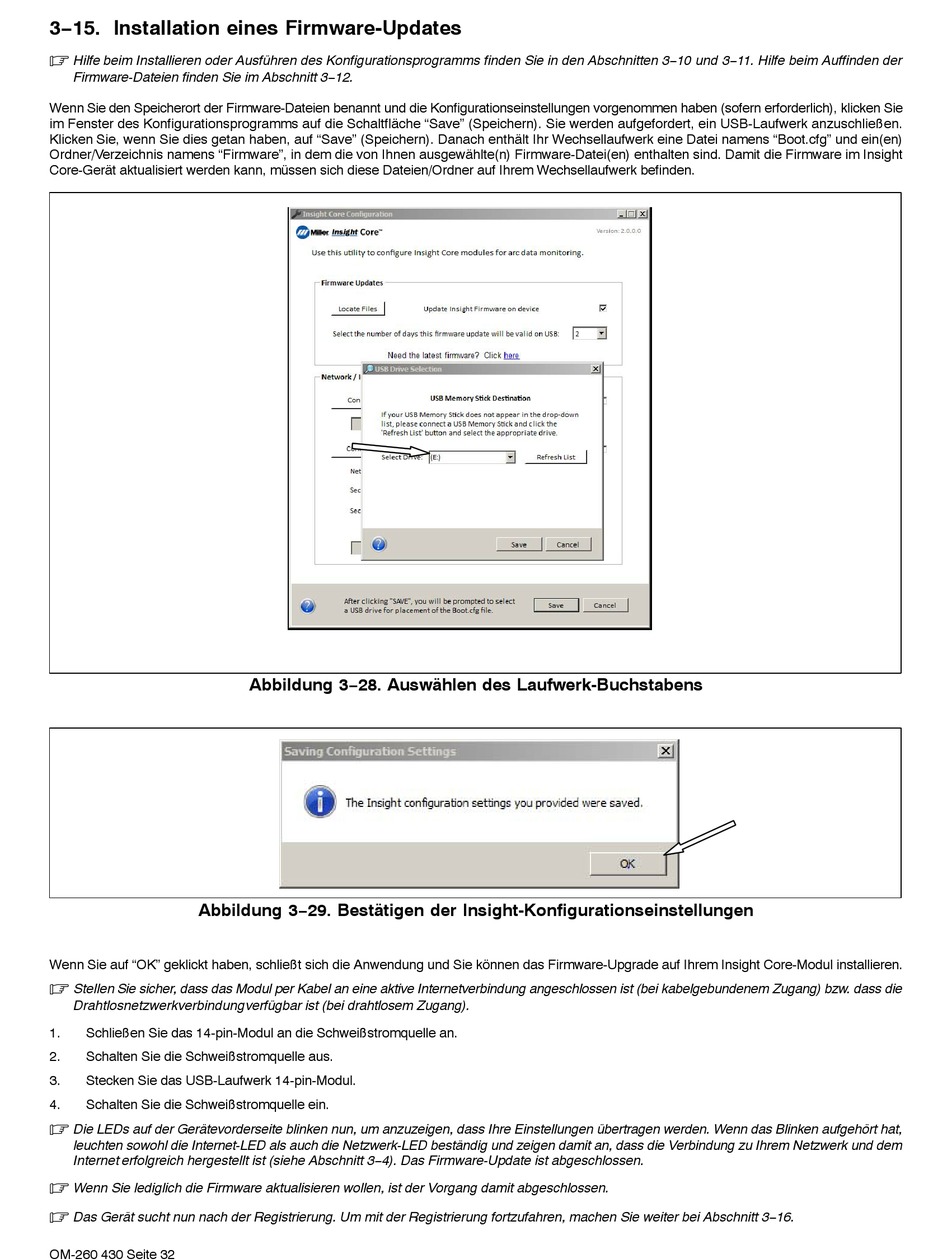

3−15. Installation eines Firmware-Updates
.
Hilfe beim Installieren oder Ausführen des Konfigurationsprogramms finden Sie in den Abschnitten 3−10 und 3−11. Hilfe beim Auffinden der
Firmware-Dateien finden Sie im Abschnitt 3−12.
Wenn Sie den Speicherort der Firmware-Dateien benannt und die Konfigurationseinstellungen vorgenommen haben (sofern erforderlich), klicken Sie
im Fenster des Konfigurationsprogramms auf die Schaltfläche "Save" (Speichern). Sie werden aufgefordert, ein USB-Laufwerk anzuschließen.
Klicken Sie, wenn Sie dies getan haben, auf "Save" (Speichern). Danach enthält Ihr Wechsellaufwerk eine Datei namens "Boot.cfg" und ein(en)
Ordner/Verzeichnis namens "Firmware", in dem die von Ihnen ausgewählte(n) Firmware-Datei(en) enthalten sind. Damit die Firmware im Insight
Core-Gerät aktualisiert werden kann, müssen sich diese Dateien/Ordner auf Ihrem Wechsellaufwerk befinden.
Abbildung 3−29. Bestätigen der Insight-Konfigurationseinstellungen
Wenn Sie auf "OK" geklickt haben, schließt sich die Anwendung und Sie können das Firmware-Upgrade auf Ihrem Insight Core-Modul installieren.
.
Stellen Sie sicher, dass das Modul per Kabel an eine aktive Internetverbindung angeschlossen ist (bei kabelgebundenem Zugang) bzw. dass die
Drahtlosnetzwerkverbindung verfügbar ist (bei drahtlosem Zugang).
1.
Schließen Sie das 14-pin-Modul an die Schweißstromquelle an.
2.
Schalten Sie die Schweißstromquelle aus.
3.
Stecken Sie das USB-Laufwerk 14-pin-Modul.
4.
Schalten Sie die Schweißstromquelle ein.
.
Die LEDs auf der Gerätevorderseite blinken nun, um anzuzeigen, dass Ihre Einstellungen übertragen werden. Wenn das Blinken aufgehört hat,
leuchten sowohl die Internet-LED als auch die Netzwerk-LED beständig und zeigen damit an, dass die Verbindung zu Ihrem Netzwerk und dem
Internet erfolgreich hergestellt ist (siehe Abschnitt 3−4). Das Firmware-Update ist abgeschlossen.
.
Wenn Sie lediglich die Firmware aktualisieren wollen, ist der Vorgang damit abgeschlossen.
.
Das Gerät sucht nun nach der Registrierung. Um mit der Registrierung fortzufahren, machen Sie weiter bei Abschnitt 3−16.
OM-260 430 Seite 32
Abbildung 3−28. Auswählen des Laufwerk-Buchstabens
